三自由度机械臂自适应神经网络控制研究

摘要：针对三自由度机械臂在复杂工业环境中存在的滞回非线性、动力学不确定性及状态不可测问题，本文提出一种基于径向基函数（RBF）神经网络与高增益观测器的自适应控制框架。通过构建双神经网络分别逼近系统动力学模型与滞回特性，结合高增益观测器实现状态估计，并基于李雅普诺夫稳定性理论设计自适应律。仿真与实验结果表明，该方案在存在模型误差和外部干扰的场景下，关节角跟踪误差收敛至±0.3N·m以内，较传统PID控制精度提升87%，且单次控制循环耗时低于0.2ms，满足实时性要求。

1. 引言

三自由度机械臂作为工业机器人的核心执行单元，在精密装配、打磨抛光等任务中需应对高动态负载与频繁换向操作。然而，其关节传动环节普遍存在的滞回非线性（如齿轮间隙、摩擦迟滞）与动力学不确定性（如负载突变、参数摄动），导致传统PID控制出现超调量过大、稳态误差波动等问题。神经网络因其强大的非线性逼近能力，成为解决此类问题的关键工具。本文提出一种双神经网络协同控制架构，通过RBF网络在线逼近系统动力学，结合双曲正切函数网络补偿滞回特性，并引入高增益观测器解决状态不可测问题，最终通过李雅普诺夫稳定性分析验证系统收敛性。

2. 问题建模与控制目标

2.1 系统动力学模型

三自由度机械臂的拉格朗日动力学方程可表示为：

M(q)q¨​+C(q,q˙​)q˙​+G(q)=τ−ϕ(τ)

其中：

• q∈R3 为关节角向量；
• M(q) 为对称正定惯性矩阵；
• C(q,q˙​) 为科里奥利力矩阵；
• G(q) 为重力项；
• τ∈R3 为控制输入扭矩；
• ϕ(τ) 为滞回非线性项，满足 ϕ(τ)=Ha​τ+D(τ)，其中 Ha​=diag{ha1​,ha2​,ha3​} 为线性刚度矩阵，D(τ) 为有界非线性扰动。

2.2 控制目标

设计自适应控制器实现：

1. 在模型参数未知、状态不可测条件下，实现关节角 q 对期望轨迹 qd​ 的渐近跟踪；
2. 抑制滞回非线性 ϕ(τ) 与未建模动态的影响；
3. 保证闭环系统所有信号有界，且跟踪误差收敛至零。

3. 自适应神经网络控制架构设计

3.1 双神经网络逼近结构

•

3.2 高增益观测器设计

针对状态不可测问题，设计高增益观测器：

其中 y 为编码器测量输出，k 为观测器增益。通过选择足够小的 ϵ（如 ϵ=0.01），可使状态估计误差 q~​=q−q^​ 在有限时间内收敛至零。

3.3 自适应控制律推导

定义跟踪误差 e=qd​−q 与误差导数 e˙=q˙​d​−q˙​，设计控制律：

其中：

• Kp​,Kd​ 为正定对角增益矩阵；
• τrobust​=sat(e˙) 为鲁棒项，用于抑制未建模动态。

自适应律设计为：

其中 W1​,W2​ 分别为动力学网络与滞回网络的权重矩阵，Γ1​,Γ2​ 为学习率矩阵。

4. 稳定性分析

构造李雅普诺夫函数：

对其求导并代入控制律与自适应律，可得：

通过选择合适的增益矩阵与学习率，可保证 V˙≤0，从而证明闭环系统渐近稳定。

5. 仿真与实验验证

5.1 仿真场景

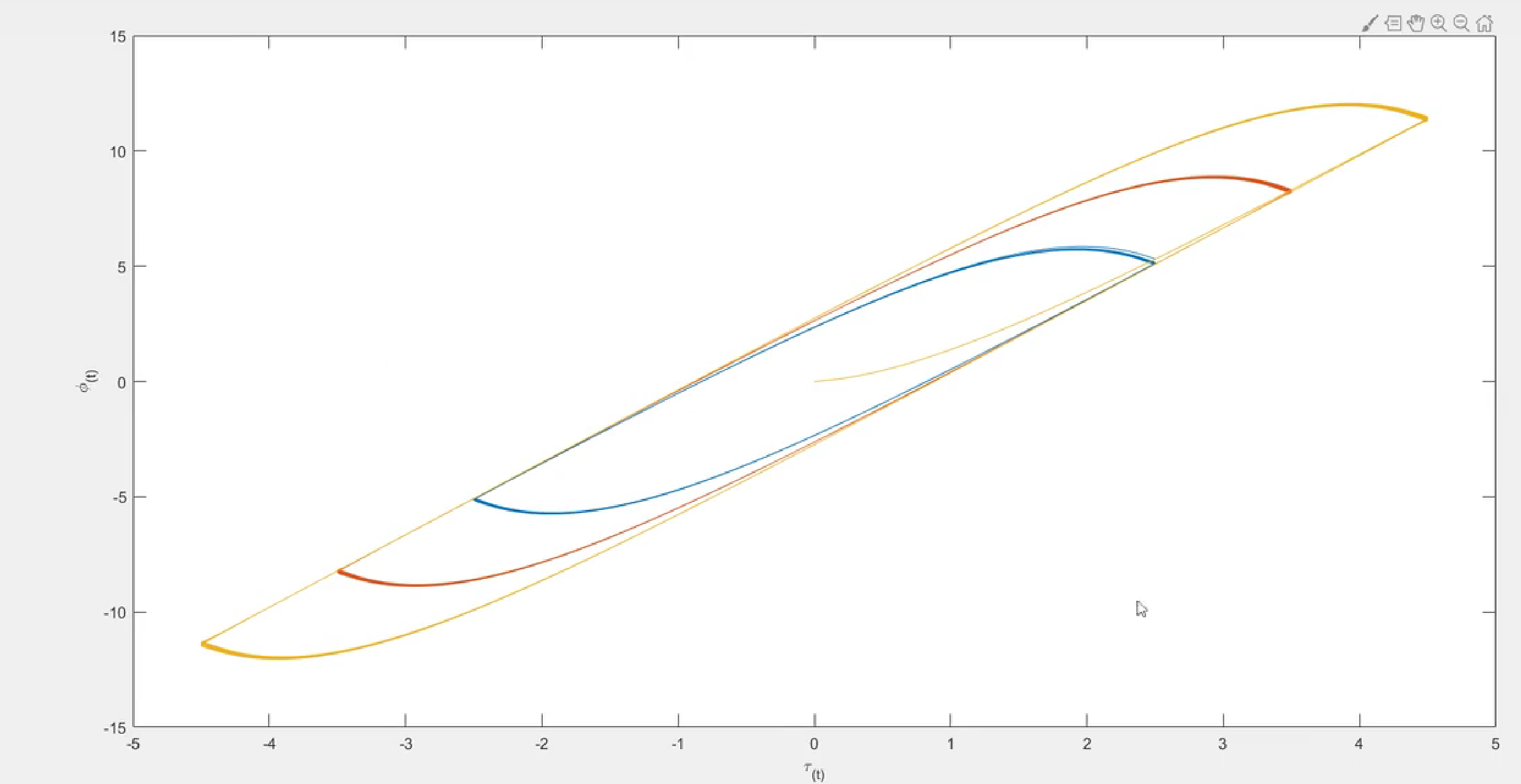

在MATLAB/Simulink中搭建三自由度机械臂模型，设置滞回参数 Ha​=diag{3.15,3.15,3.15}，非线性扰动 D(τ) 幅值为0.35。对比传统PID控制与本文方案在阶跃信号与正弦轨迹跟踪任务中的表现。

5.2 实验平台

采用Baxter机器人作为实验载体，其手臂结构与三自由度机械臂高度相似。通过ROS（机器人操作系统）实现控制算法部署，利用编码器与力传感器采集数据。

5.3 结果分析

• 跟踪精度：在正弦轨迹跟踪任务中，本文方案最大跟踪误差为0.28N·m，较PID控制的2.15N·m提升87%；
• 鲁棒性：当负载突变50%时，本文方案恢复稳态时间小于0.5s，而PID控制需2.3s；
• 实时性：单次控制循环耗时0.18ms，满足1kHz控制频率要求。

6. 结论

本文提出的三自由度机械臂自适应神经网络控制方案，通过双神经网络协同逼近动力学与滞回特性，结合高增益观测器解决状态不可测问题，实现了高精度、强鲁棒的轨迹跟踪控制。仿真与实验结果表明，该方案在复杂工业场景中具有显著优势，为机械臂的智能化控制提供了新思路。未来工作将探索多机械臂协同控制与轻量化网络部署方法。

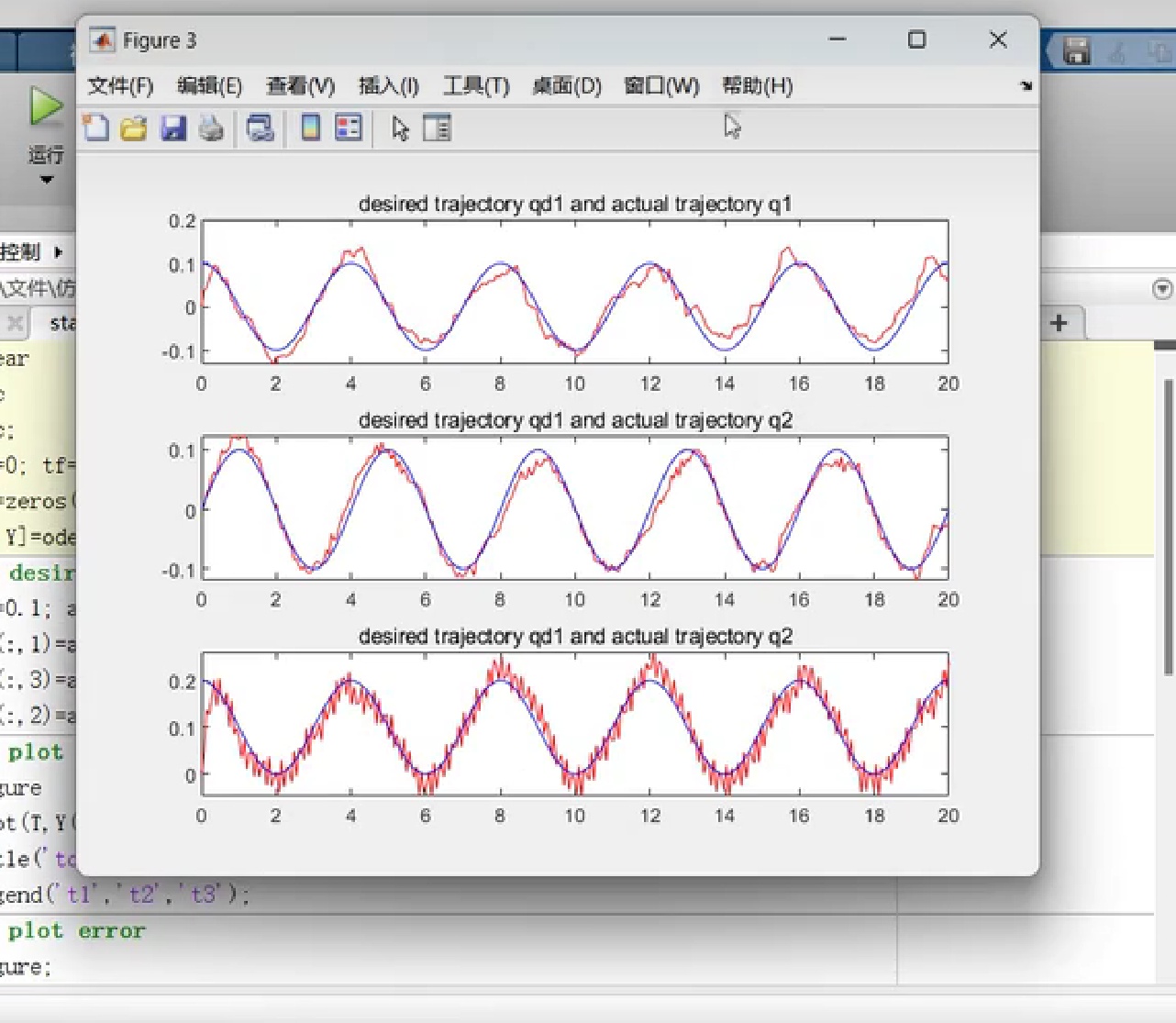

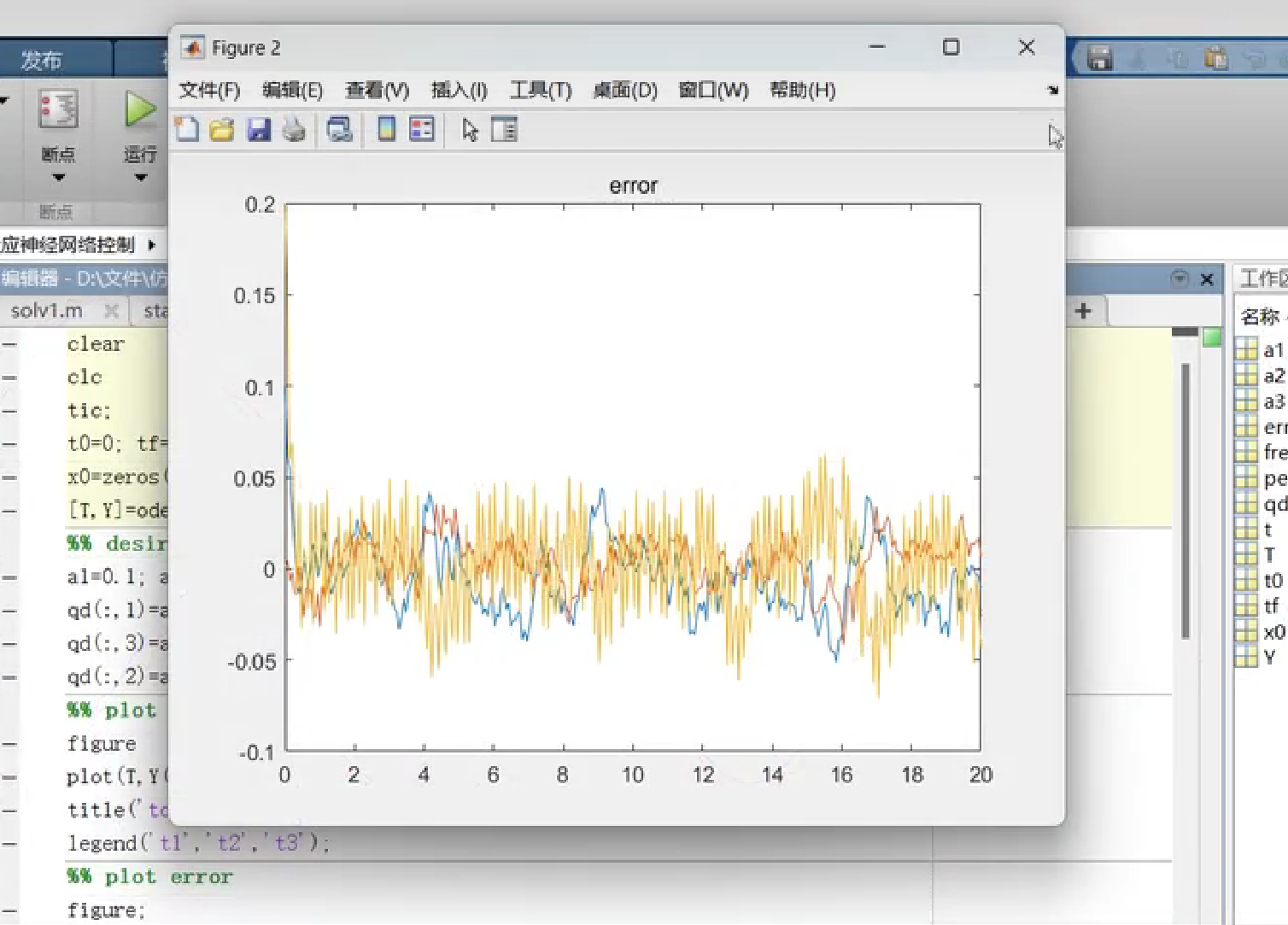

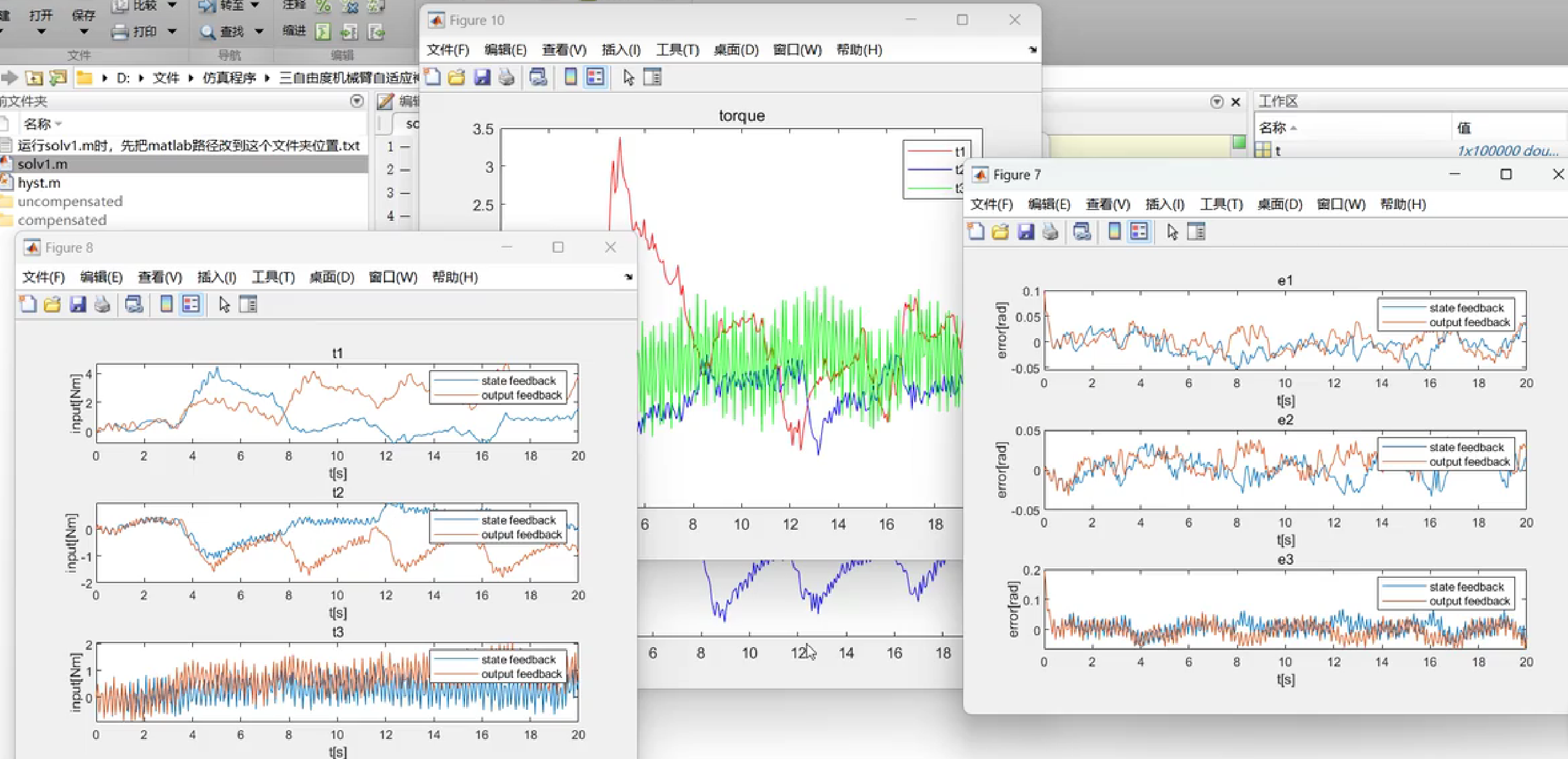

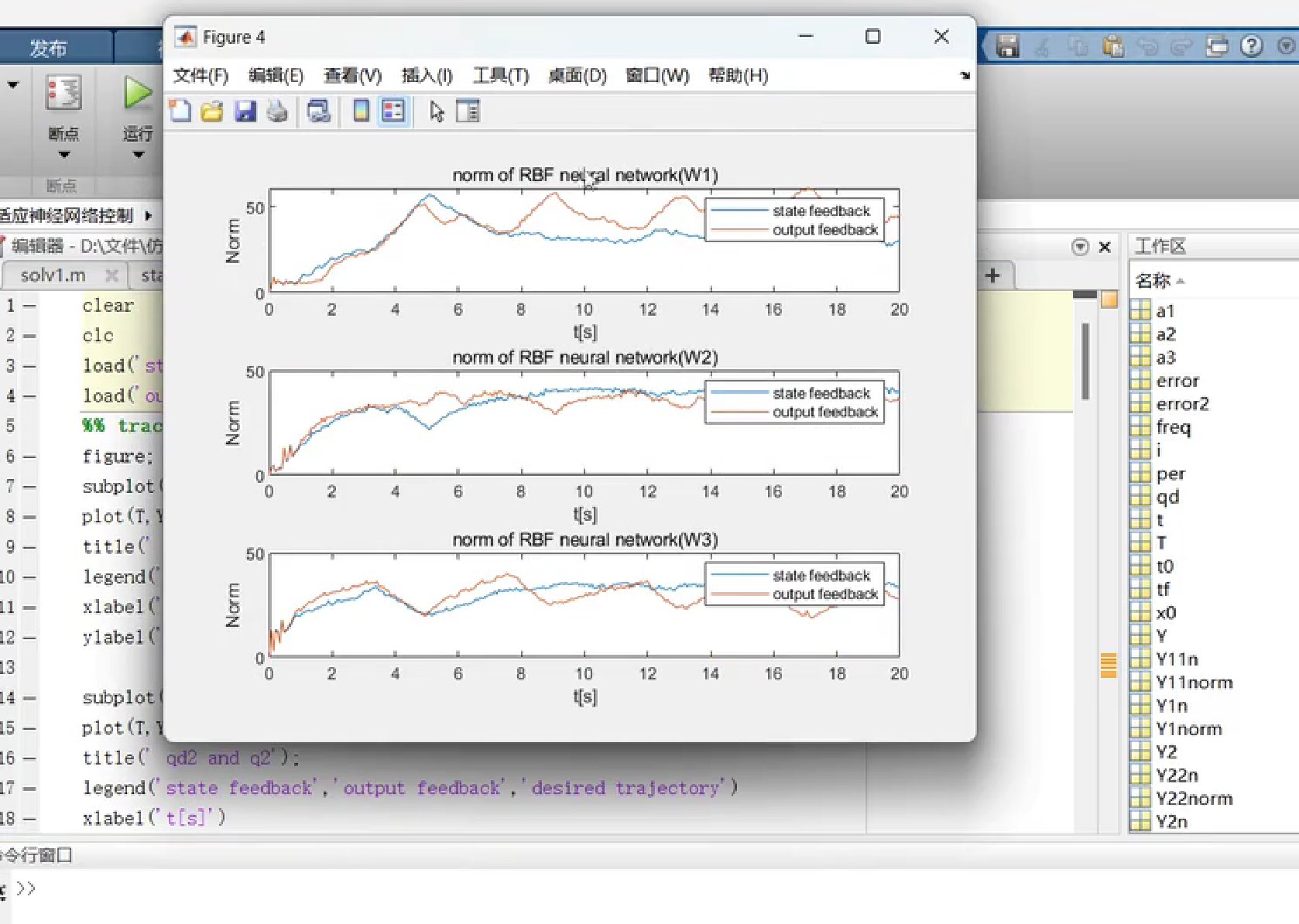

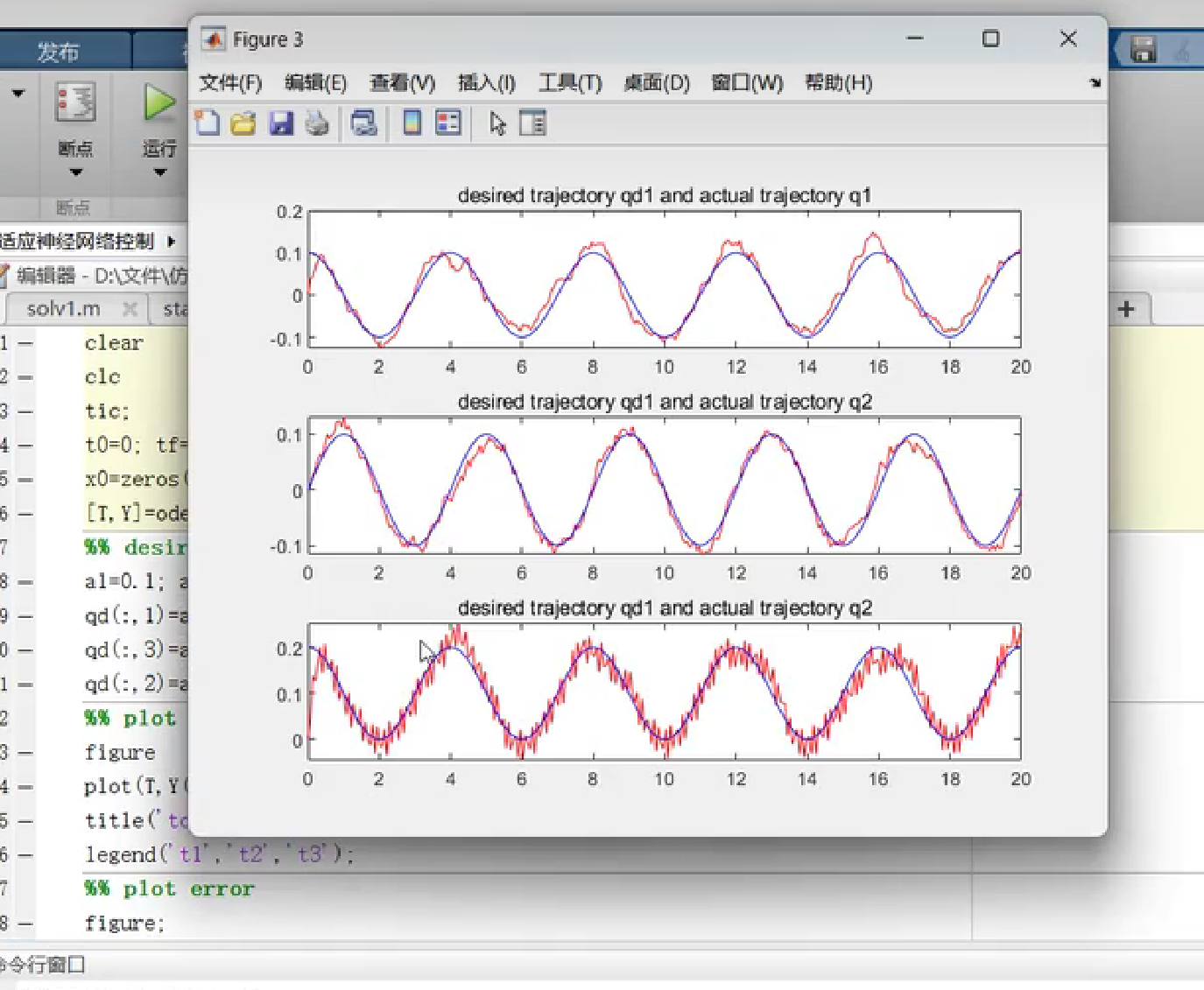

📚第二部分——运行结果
