💥1 概述

摘要：
配备四个执行器的四旋翼无人机属于欠驱动系统家族。此类平台的横向运动与其姿态高度耦合，因此无法在空间中跟踪任意的六维（6D）轨迹。在本文中，我们提出了一种新型四旋翼设计，该设计通过应用平行四边形原理，利用两个额外的执行器同时控制螺旋桨相对于四旋翼机身的倾斜角度。由于螺旋桨受控倾斜角度的速度并未直接出现在推导出的动态模型中，因此该系统无法通过静态反馈实现线性化。然而，该系统可在更高阶微分上实现线性化，从而设计出动态反馈线性化控制器。仿真结果证实了理论发现，突显了该设计相较于标准四旋翼无人机在运动能力上的提升。

一、引言

研究背景：四旋翼无人机因其结构简单、控制方便、飞行稳定性好等优点，在航拍、测绘、物流、农业等多个领域得到广泛应用。然而，传统四旋翼无人机的飞行姿态受限于螺旋桨的固定方向，难以实现快速、灵活的机动飞行。
研究意义：为了克服传统四旋翼无人机的局限性，本文提出了一种全新的四旋翼无人机设计，即在传统四旋翼无人机基础上引入螺旋桨倾斜机构，使螺旋桨能够在一定范围内倾斜，从而大幅提升无人机的机动性能。
研究目标：本文重点关注此类无人机的建模与控制问题，以期为其在实际应用中的精确控制提供理论基础。

二、系统建模

动力学模型：采用牛顿-欧拉法建立无人机系统的动力学模型。模型中，无人机被视为刚体，其动力学方程描述了无人机的质心平动和绕质心的转动。需要考虑每个旋翼的转速、倾斜角以及空气动力学参数。
螺旋桨倾斜机构模型：分析倾斜机构如何改变旋翼的力矩和推力，包括机械结构和运动学模型。该模型需要考虑螺旋桨的几何参数、气动特性以及电机控制策略等因素。
系统模型简化：为了简化模型，本文对系统进行了以下假设：忽略螺旋桨的旋转惯性对无人机系统的影响；假设无人机飞行速度较低，忽略空气动力学影响；假设电机控制系统能够精确地控制螺旋桨的转速和倾斜角度。

三、控制策略设计

控制目标：使无人机能够根据指令实现稳定的悬停、平稳的飞行以及灵活的机动飞行。
控制策略选择：
- PID控制：常用的控制策略，通过比例（P）、积分（I）和微分（D）项调整姿态和速度误差。
- 滑模控制：用于处理系统不确定性，提高抗扰动能力。
- 模型预测控制（MPC）：如果计算能力允许，可以使用更复杂的预测模型进行优化控制。
- 反馈线性化与反步法：面对四旋翼系统的非线性和耦合性，可能需要采用自适应控制、回路解耦技术等高级控制策略。本文采用反馈线性化和反步法相结合的控制策略，将非线性系统转换为线性系统，从而便于进行线性控制器的设计。
控制器设计：设计一个Lyapunov函数，并根据反步法的思想递归设计控制器，使其能够稳定系统，并跟踪期望轨迹。

四、仿真验证

仿真平台：使用MATLAB软件对所设计的控制系统进行仿真验证。
仿真结果：仿真结果表明，所设计的控制系统能够有效地控制无人机的飞行姿态，使其能够实现稳定的悬停、平稳的飞行以及灵活的机动飞行。
结果分析：对仿真结果进行详细分析，验证控制策略的有效性和鲁棒性。

五、结论与展望

研究结论：本文对全驱动四旋翼无人机带螺旋桨倾斜机构的建模与控制进行了研究。通过对无人机系统的动力学建模和控制策略的设计，实现了无人机的稳定悬停、平稳飞行以及灵活机动飞行。仿真结果验证了所设计控制系统的有效性。
研究贡献：该研究成果为全驱动四旋翼无人机的实际应用提供了理论基础，并将为未来无人机技术的进一步发展提供新的思路。
未来展望：未来工作可以进一步优化机械结构、提高电池能量密度、开发更先进的传感器和通信技术，以实现无人机的大型化、智能化和自主化。

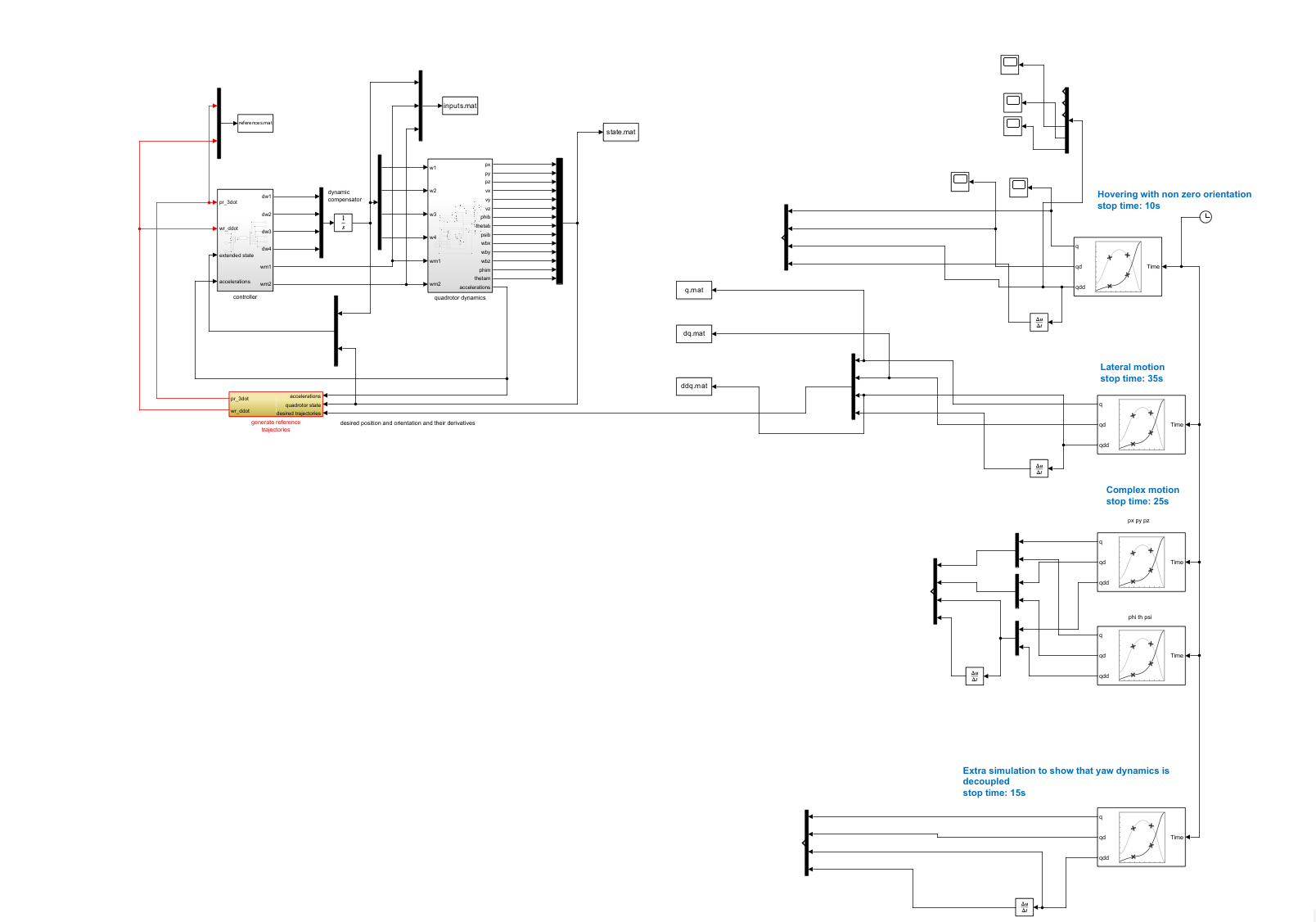

📚2 运行结果

部分代码：

%%% set this flag to true if you want to save the shown figures
save=false;
load('q.mat')
load('state.mat')
load('inputs.mat')
figure,plot(state(1,:)',state(8:10,:)'.*180/pi,'LineWidth',1.5),grid on,xlabel('time [s]'),ylabel('[deg]')
hold on,plot(q(1,:)',q(5:7,:)'.*180/pi,'k--'),legend('\phi','\theta','\psi','desired','Location','southeast'),ylim([-10.5 10.5]),grid on
if save
    saveas(gcf,'rpy.jpg')
    saveas(gcf,'rpy.fig')
end

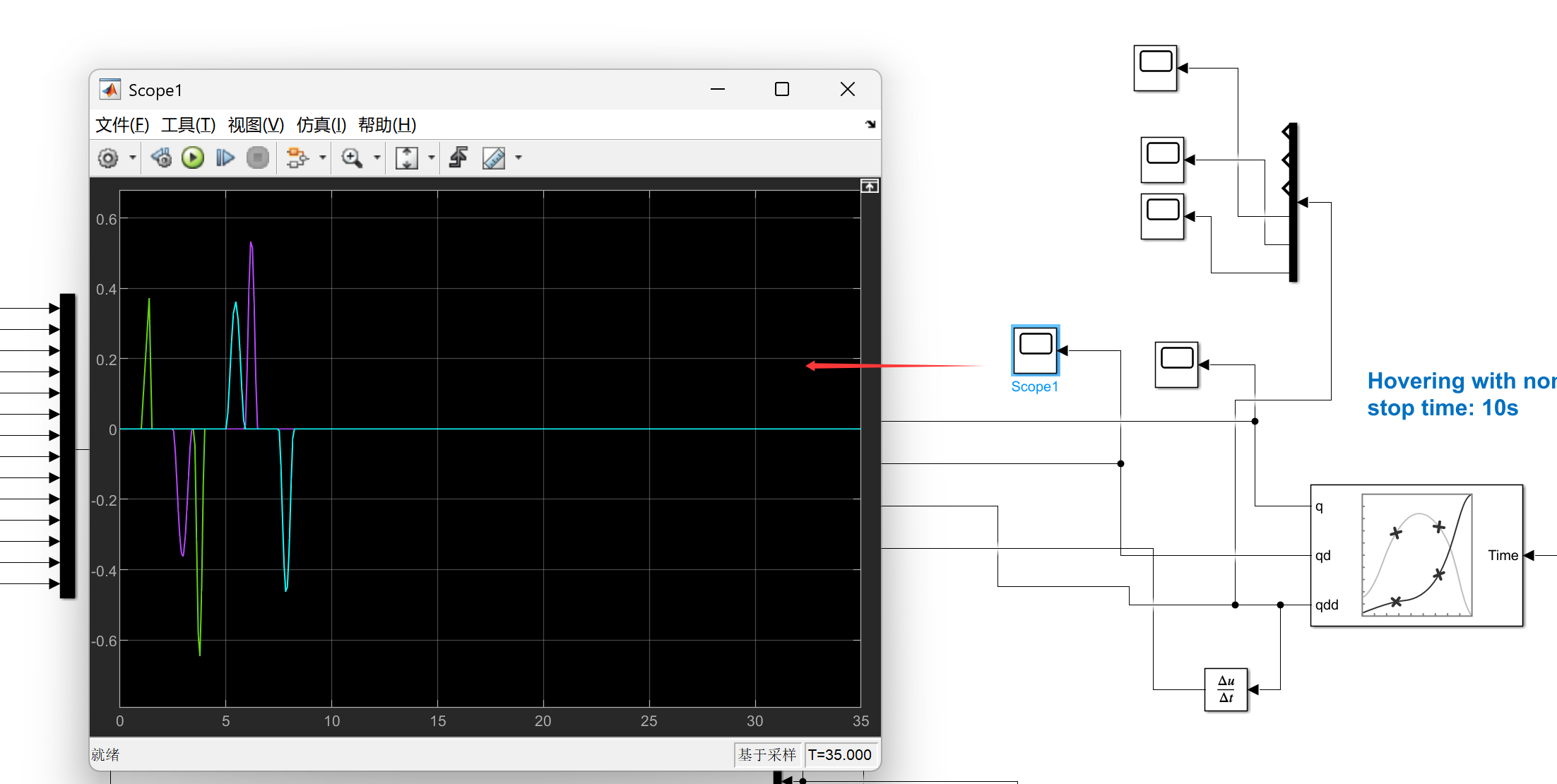

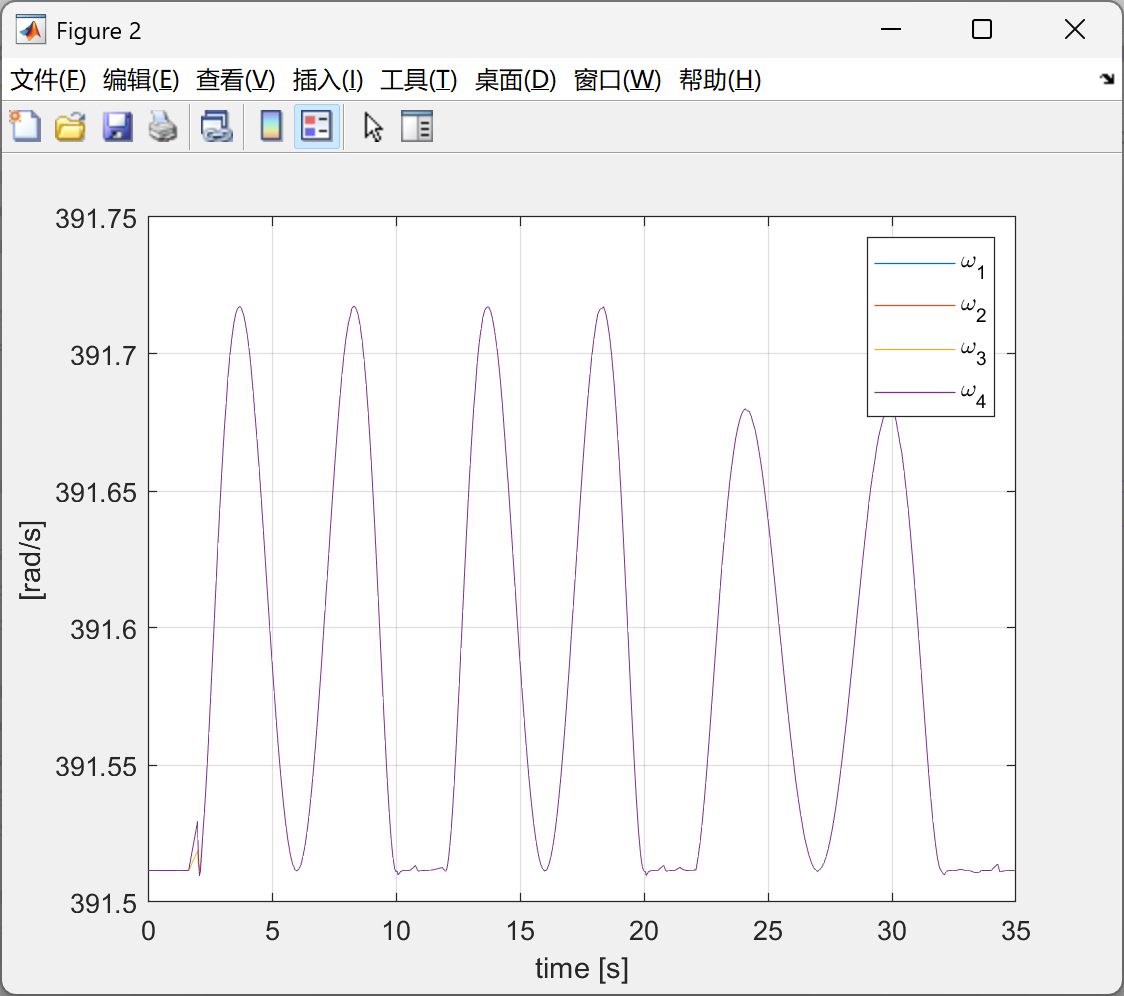

figure,plot(inputs(1,:)',sqrt(abs(inputs(2:5,:))')),legend('\omega_1','\omega_2','\omega_3','\omega_4'),grid on
xlabel('time [s]'),ylabel('[rad/s]')
if save
    saveas(gcf,'w.jpg')
    saveas(gcf,'w.fig')
end

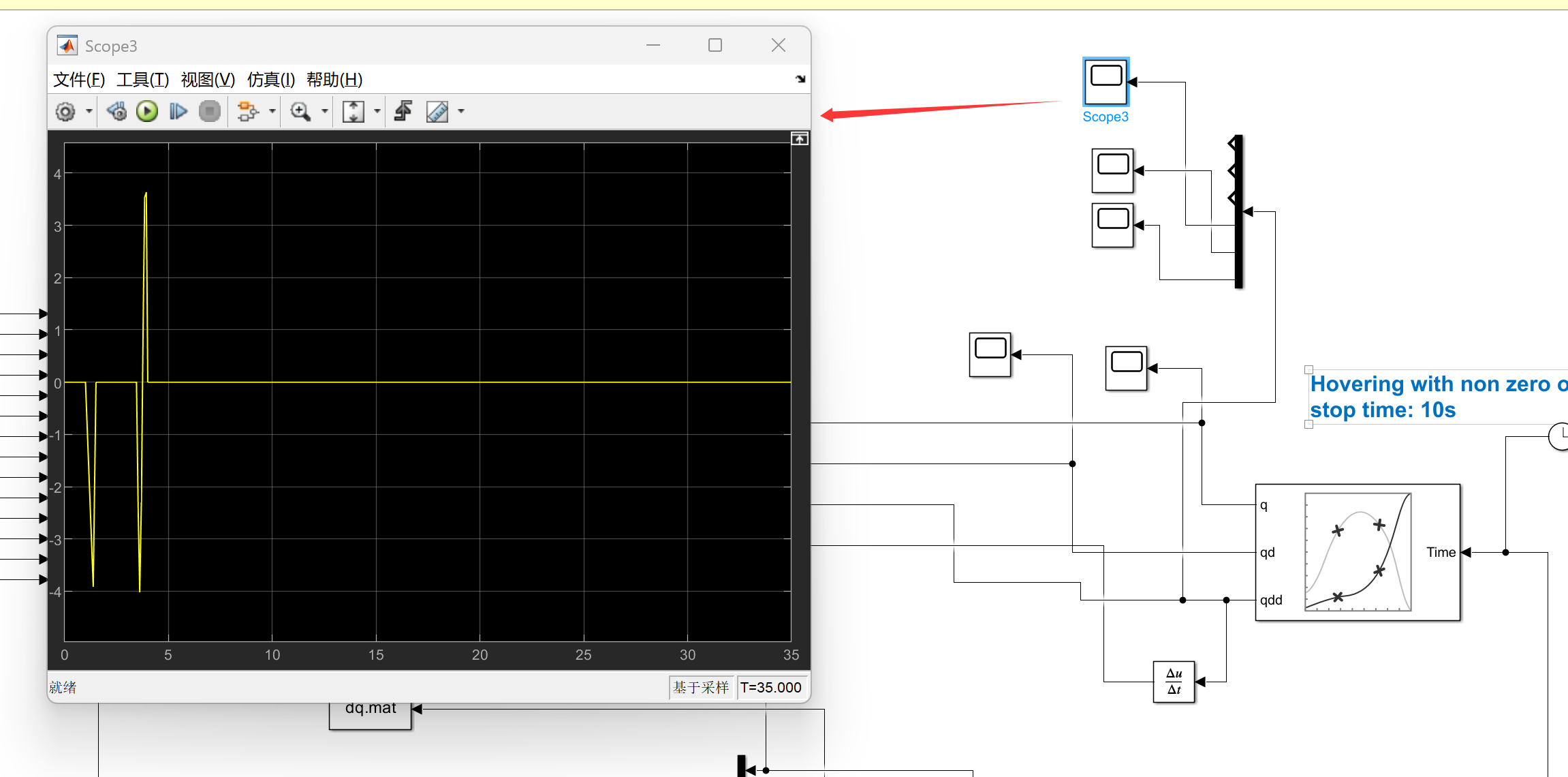

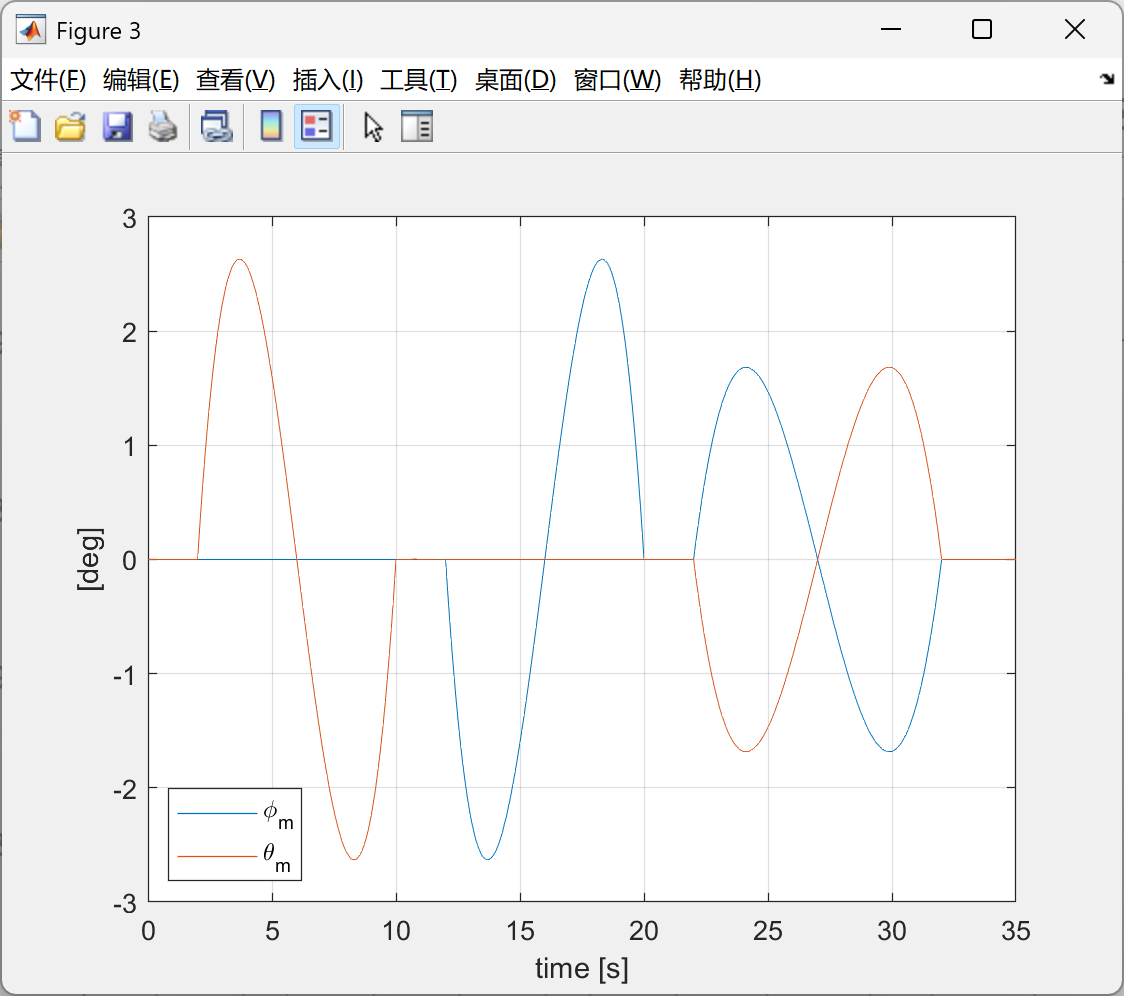

figure,plot(state(1,:)',state(end-1:end,:)'.*180/pi),legend('\phi_m','\theta_m','Location','southwest'),grid on, xlabel('time [s]'),ylabel('[deg]')
if save
    saveas(gcf,'rp_m.jpg')
    saveas(gcf,'rp_m.fig')
end

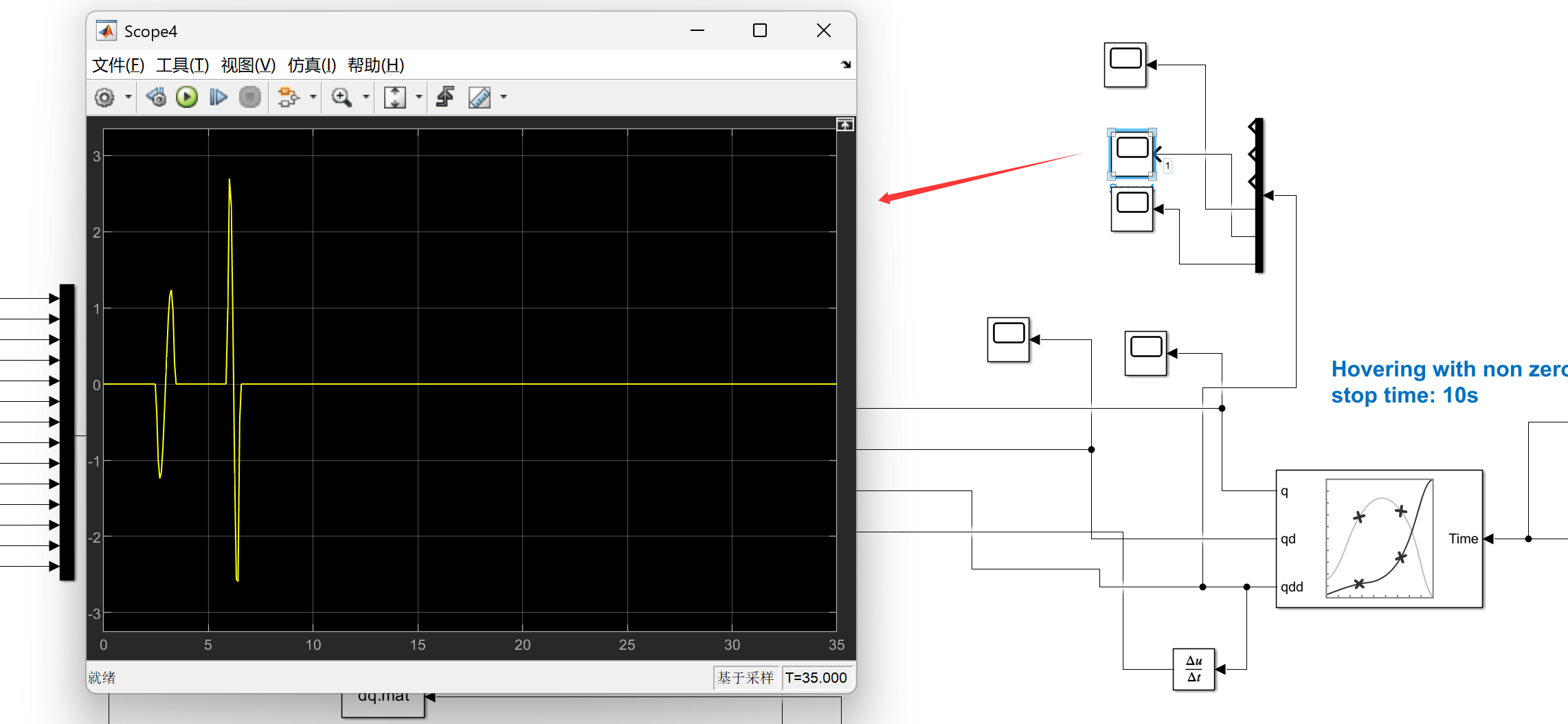

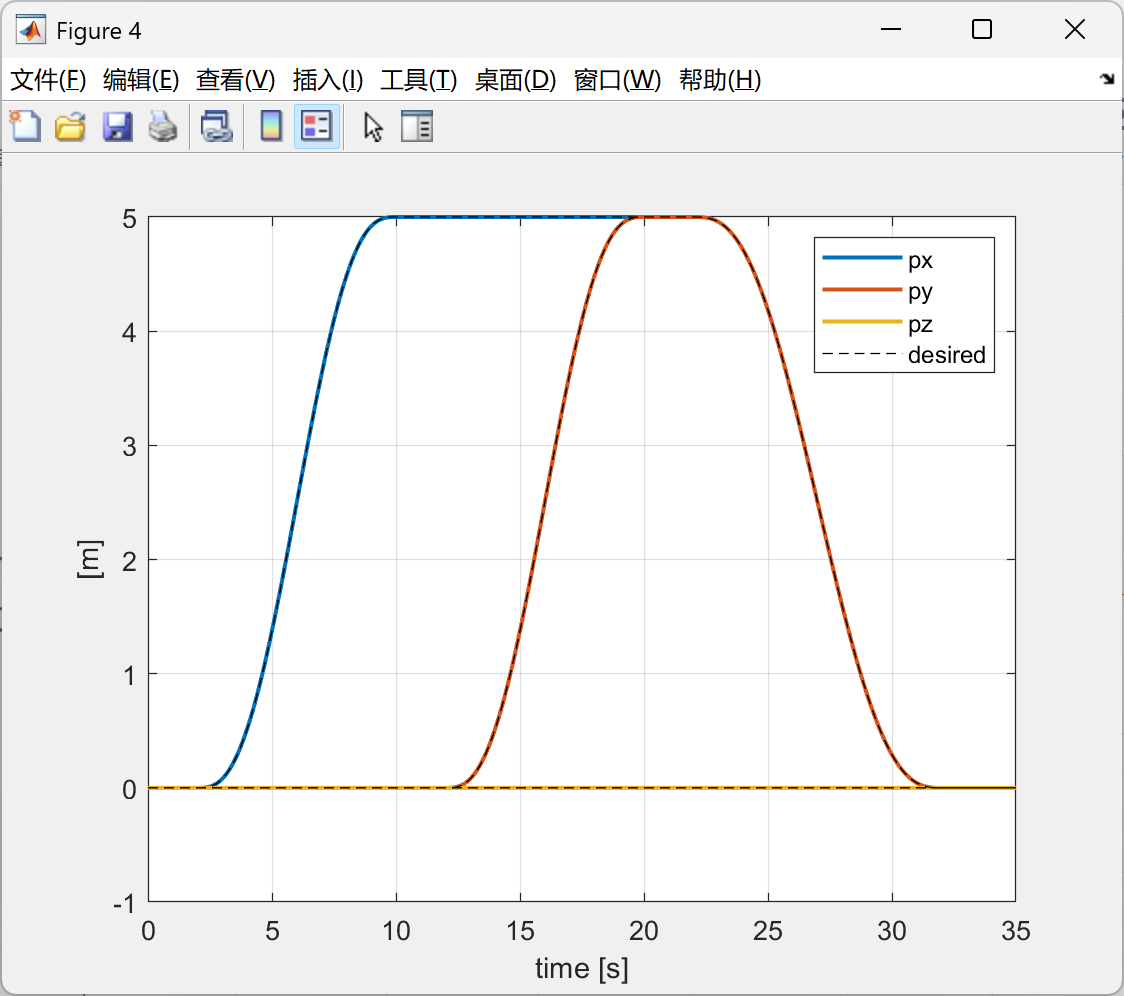

figure,plot(state(1,:)',state(2:4,:)','LineWidth',1.5),grid on, xlabel('time [s]'),ylabel('[m]')
hold on,plot(q(1,:)',q(2:4,:)','k--'),legend('px','py','pz','desired'),grid on
if save
    saveas(gcf,'p.jpg')
    saveas(gcf,'p.fig')
