光储充+三相并网交直流系统——（带电池负载）基于Matlab/simulink光储充交直流并网仿真（光伏储能充电桩交直流系统）可孤岛运行可并网运行

原创于 2025-07-28 09:28:51 发布 · 277 阅读

CC 4.0 BY-SA版权

文章标签：

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

⛳️赠与读者

💥1 概述

储充交直流三相并网/离网综合系统详解

一、光伏发电模块

二、储能系统

三、并网逆变器与交流系统

四、充电桩模块

五、仿真运行说明

六、服务内容

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

储充交直流三相并网/离网综合系统详解

本系统为一套高度集成化的储充交直流三相并网/离网系统，具备先进的技术架构与卓越的性能表现，能够高效实现能源的存储、转换与分配，满足多样化的电力应用需求。

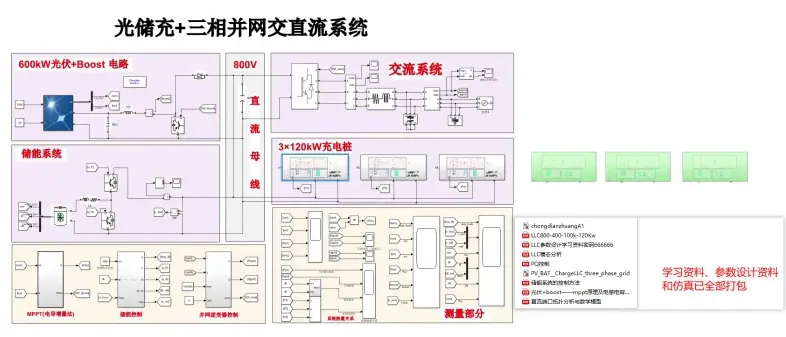

光伏储能、SPWM、充电桩、全桥 LLC 谐振变换器、PQ 控制、电导增量法、三相并网

以下是对该系统各关键组成部分的详细介绍：

一、光伏发电模块

本系统配备的光伏发电模块功率高达 600kW，采用了先进的电导增量法进行最大功率点跟踪（MPPT）控制。电导增量法作为一种高效且精准的 MPPT 算法，能够实时监测光伏阵列的输出特性，通过分析电导和电导变化量的关系，快速、准确地找到最大功率点，并使光伏阵列始终工作在该点附近，从而最大限度地提高光伏发电效率，确保在各种光照条件下都能输出稳定的电能，为整个系统提供可靠的清洁能源支持。

二、储能系统

储能系统是本系统的核心组成部分之一，采用了双向 DCDC 变换器，具体为 buck-boost 拓扑结构。这种结构具有升降压灵活的特点，能够根据系统的实际需求，将输入电压升高或降低到合适的水平。在控制策略上，储能系统采用了电压外环、电流内环的双环控制方式。电压外环负责稳定母线电压，将其精确控制在 800V，为整个系统的稳定运行提供可靠的电压基准；电流内环则根据电压外环的输出指令，快速、准确地调节电流，确保储能系统能够高效地充放电，实现对电能的灵活存储与释放，有效应对电网负荷的波动和新能源发电的间歇性。

三、并网逆变器与交流系统

并网逆变器是连接储能系统与大电网的关键设备，本系统采用了 PQ 控制策略。PQ 控制能够使逆变器按照设定的有功功率和无功功率向大电网输出电能，实现与大电网的稳定并网运行。交流系统连接着 220V 的大电网，并配备了 LC 滤波器。LC 滤波器能够有效滤除逆变器输出电流中的高频谐波，提高电能质量，减少对大电网的谐波污染。同时，系统采用 SPWM（正弦脉宽调制）调制技术，通过精确控制开关器件的通断，将直流电转换为与大电网同频率、同相位的正弦交流电，实现高效、稳定的并网发电。

四、充电桩模块

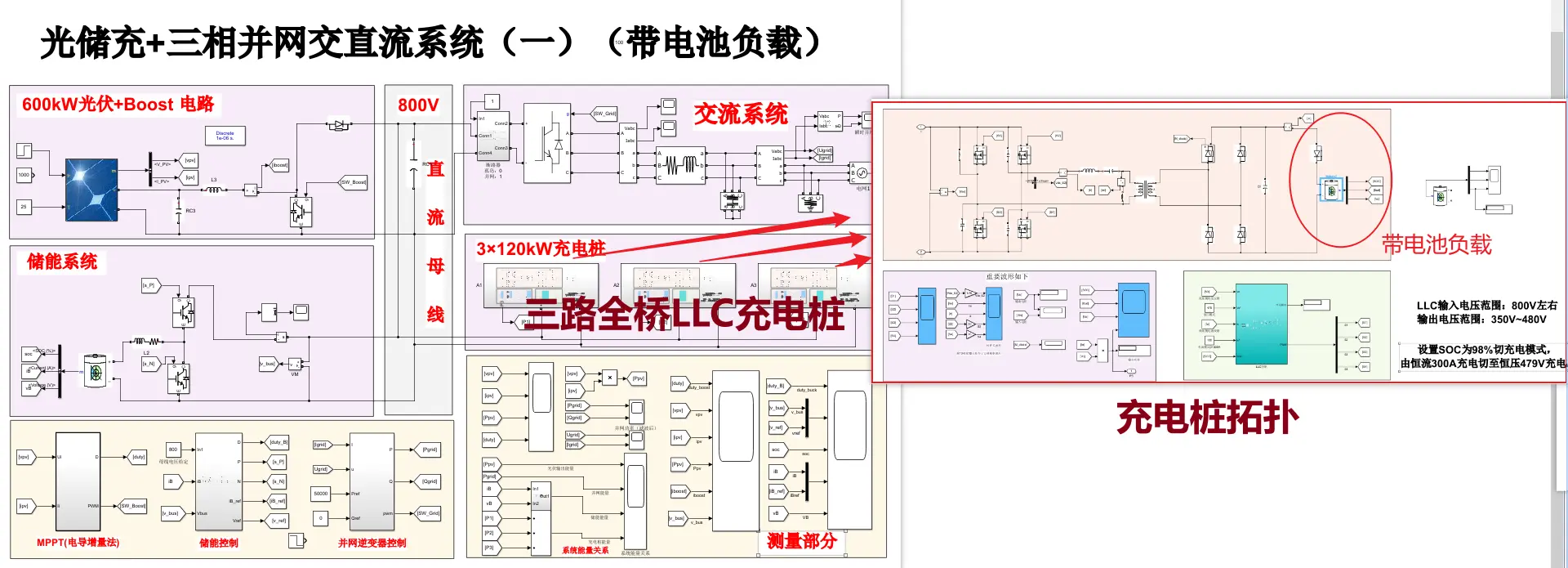

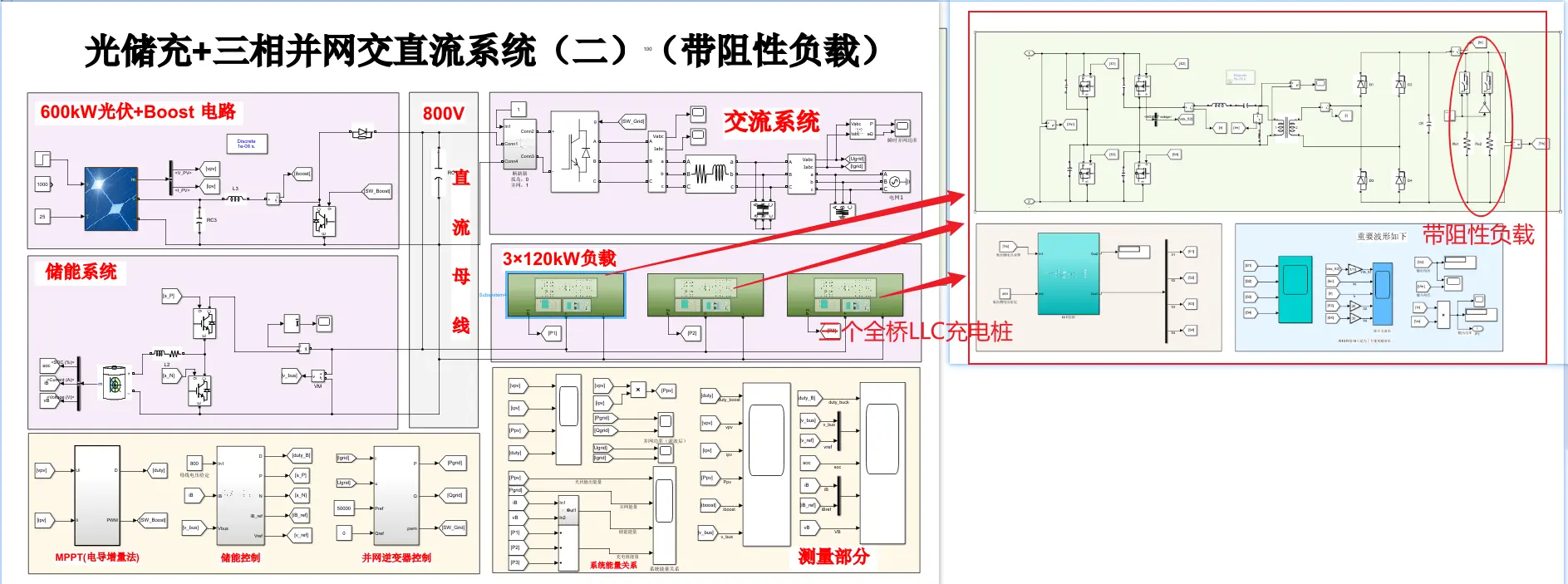

系统配备了三组先进的充电桩，采用了全桥 LLC 谐振变换器结构。这种结构具有高效、高功率密度、电磁干扰小等优点，能够满足电动汽车快速充电的需求。充电桩的输入电压约为 800V，经过全桥 LLC 谐振变换器的转换后，可实现恒压输出 350 - 480V 和恒流输出 100A - 300A。在实际运行中，恒流输出设置越小，达到稳定状态所需的时间越长，理论上可以设置为 0A 实现空载运行。每台充电桩的额定功率为 120kW，开关频率为 60kHz，能够在短时间内为电动汽车补充大量电能。此外，充电桩还具备灵活的工况设置功能，可根据不同的充电需求进行个性化配置，并具备恒流切恒压功能，在充电过程中能够根据电池的状态自动切换充电模式，确保充电安全、高效。

五、仿真运行说明

在系统仿真过程中，运行时间较长，通常会超过半小时。这主要是由于为了满足 LLC 离散运行的要求，将 powergui 的设置参数调整得较小所致。较小的参数设置能够更精确地模拟 LLC 谐振变换器的离散特性，但同时也会导致仿真计算量大幅增加，从而延长运行时间。此外，LLC 仿真本身具有一些特殊特性，也会对运行时间产生一定影响。

六、服务内容

我们可为您提供本系统的仿真模型及相关使用说明，帮助您深入了解系统的运行原理和性能特点；同时，我们还准备了丰富的参考资料，涵盖系统设计、控制算法、器件选型等方面的内容，为您的研究和开发提供有力支持。此外，我们还可提供简单的控制串讲服务，帮助您快速掌握系统的控制策略和调试方法。对于过于复杂的问题答疑，我们将另行收费，这主要是考虑到解决复杂问题需要投入大量的时间和精力，希望您能够理解。
