新型海上风电机组及压缩空气储能系统的建模与控制（Matlab代码实现）

最新推荐文章于 2025-12-22 16:05:31 发布
原创 最新推荐文章于 2025-12-22 16:05:31 发布 · 295 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#matlab #数学建模 #开发语言 #支持向量机

   💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

 ⛳️赠与读者

💥1 概述

摘要

1. 引言

2. 新型海上风电机组建模

2.1 气动模型

2.2 机械传动模型

2.3 发电机模型

3. 压缩空气储能系统建模

3.1 热力学模型

3.2 控制模型

4. 协调控制策略

5. 仿真分析

6. 结论与展望

📚2 运行结果

2.1 可视化额定功率指标与风速和风机半径

 2.2 风速

2.3 从 Weibull 产生12 个月风速

 2.4 从 Weibull 生成 30 天风速

🎉3 参考文献

🌈4 Matlab代码实现

 ⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

     或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

风力涡轮机系统与压缩空气储能联合运行的建模与实验研究

摘要—本文介绍了一种新型混合风力涡轮机系统，该系统由涡轮机传动轴与空气膨胀/压缩机连接的无级变速器组成。设计了一种机械功率分割装置，用来合成风力涡轮机和空气膨胀/压缩机传递的电力。利用实验室规模的实验测试装置对小型混合风力涡轮机系统进行了数学建模、分析和验证。通过利用压缩空气能量存储，证明了混合风力涡轮机系统可以在风速波动条件下提供平稳的电力输出。这种直接连接结构通过使用一个发电机而不是传统CAES系统结构中的两个发电机，降低了整个系统成本。该研究展示了通过风能与储能混合化带来的改进效率和灵活性对涡轮机运行的好处。
关键词—能量转换，能量存储，建模，风力发电。

    风能和太阳能等可再生能源是清洁的，只要风吹或阳光照耀，就可以使用。这些能源的两个主要缺点是它们的间歇性，以及它们的可用性通常与电力需求不符。例如，当电力需求较低时，风能往往在夜间更加丰富。风速和太阳能强度的变化使得将风能和太阳能整合到电网中成为一项挑战。储能系统可以通过存储多余的能量并在需求大于供应时释放它来提供稳定和可预测的电力。

    在本文中，我们考虑了风力涡轮机的储能概念，特别是那些离岸的风力涡轮机。目前海上风力涡轮机的容量系数通常小于50%。因此，发电机，收集和传输系统未得到充分利用。收集和传输是海上风力涡轮机工厂平衡成本的主要部分。通过在发电之前存储能量，可以缩小电气元件的尺寸以满足需求而不是供应。

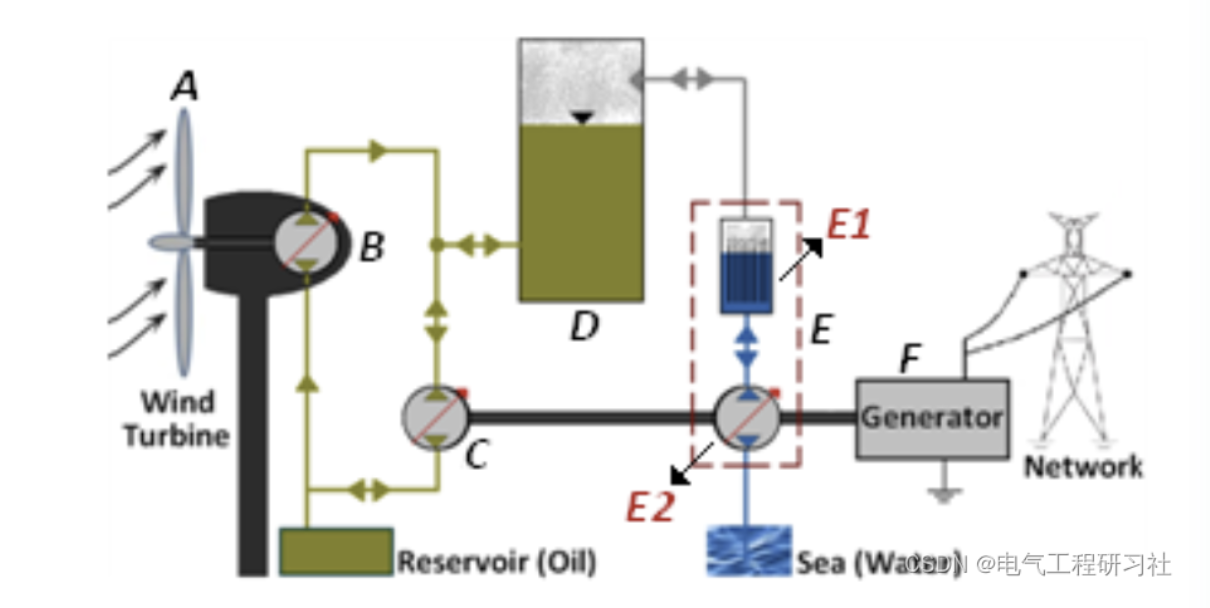

[1]中提出了一种新的风力涡轮机压缩空气储能（CAES）概念（图1）。将能量储存在高压（~200-350 bar）压缩空气中是有吸引力的，因为1）它具有相对较高的能量密度（~ 5MW * 8hr能量可以存储在500m中3船舶在35MPa）与抽水蓄能（约144，000米）相比3在100米处）;2）具有可扩展性（能量容量随存储容器体积线性缩放）;3）与电池相比性价比高，使用寿命长;4）它不依赖于传统CAES或泵送水力所需的特定地质地点。

      在传统的CAES系统中，多余的电力用于驱动空气压缩机，将空气压缩到地下盐洞中;然后通过预压缩和提高燃气轮机中天然气燃烧的效率来回收能量。这样的系统效率相对较低（<50%），需要使用碳氢化合物燃料，并且依赖于地质地点。

摘要

本文深入探讨了新型海上风电机组及压缩空气储能（CAES）系统的建模与控制问题。首先，对新型海上风电机组进行详细建模，包括气动模型、机械传动模型以及发电机模型，并分析其运行特性。其次，深入研究压缩空气储能系统的工作原理，建立其热力学模型和控制模型。最后，设计协调控制策略，实现风电机组和压缩空气储能系统的协同优化运行，以提高风电场的并网可靠性和经济效益。

1. 引言

随着全球能源结构的转型和对可再生能源需求的日益增长，海上风电凭借其资源丰富、风力稳定等优势，逐渐成为清洁能源领域的重要组成部分。然而，海上风电的间歇性和波动性给电网的稳定运行带来了挑战。为了解决这一问题，储能技术被认为是有效的解决方案之一。压缩空气储能（CAES）系统以其规模化、长时储能的特点，在与风电集成应用方面展现出巨大的潜力。因此，本文以新型海上风电机组为研究对象，探讨其与压缩空气储能系统相结合的建模与控制策略。

2. 新型海上风电机组建模

2.1 气动模型

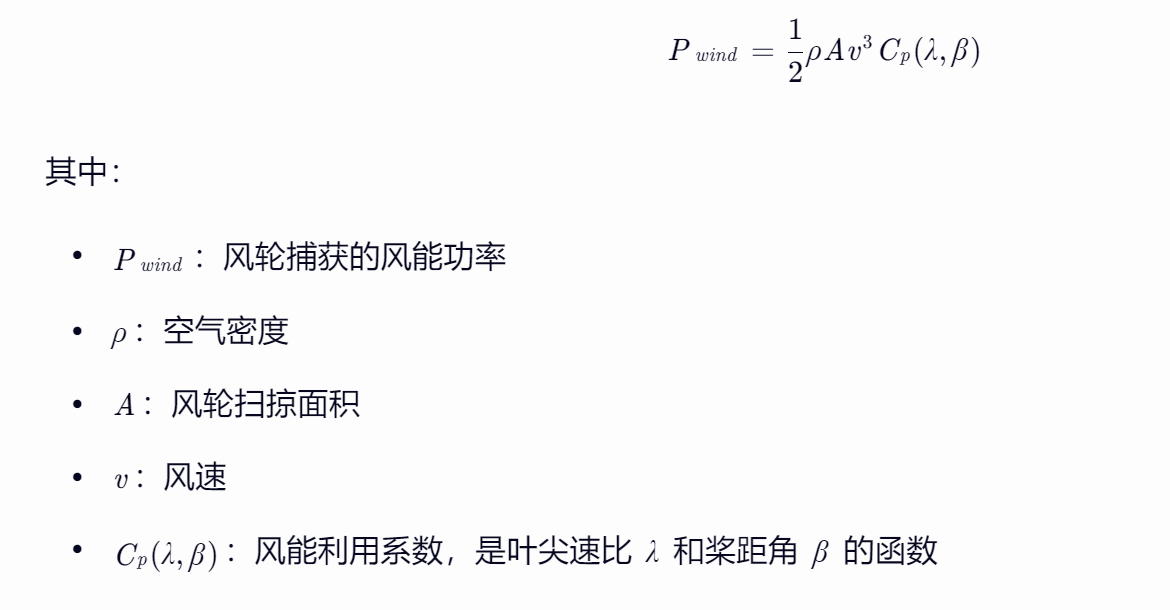

气动模型描述了风轮叶片从风中捕获能量的过程。风轮捕获的风能功率可以表示为：



风力涡轮机从其转子叶片的扫掠区域中提取风的动能。给定风速V_{w}和风力涡轮机轴上的转子速度 ωr 的空气动力扭矩由下式给出：

                                        T_{W}=\frac{\rho_{a i r} \pi R_{r}^{2} C_{P(\beta, \lambda)} V_{w}^{3}}{2 \omega_{r}}

其中R_{r}是涡轮的半径，C_{p}(\beta, \lambda)是功率系数 [6]，β 是桨距角.

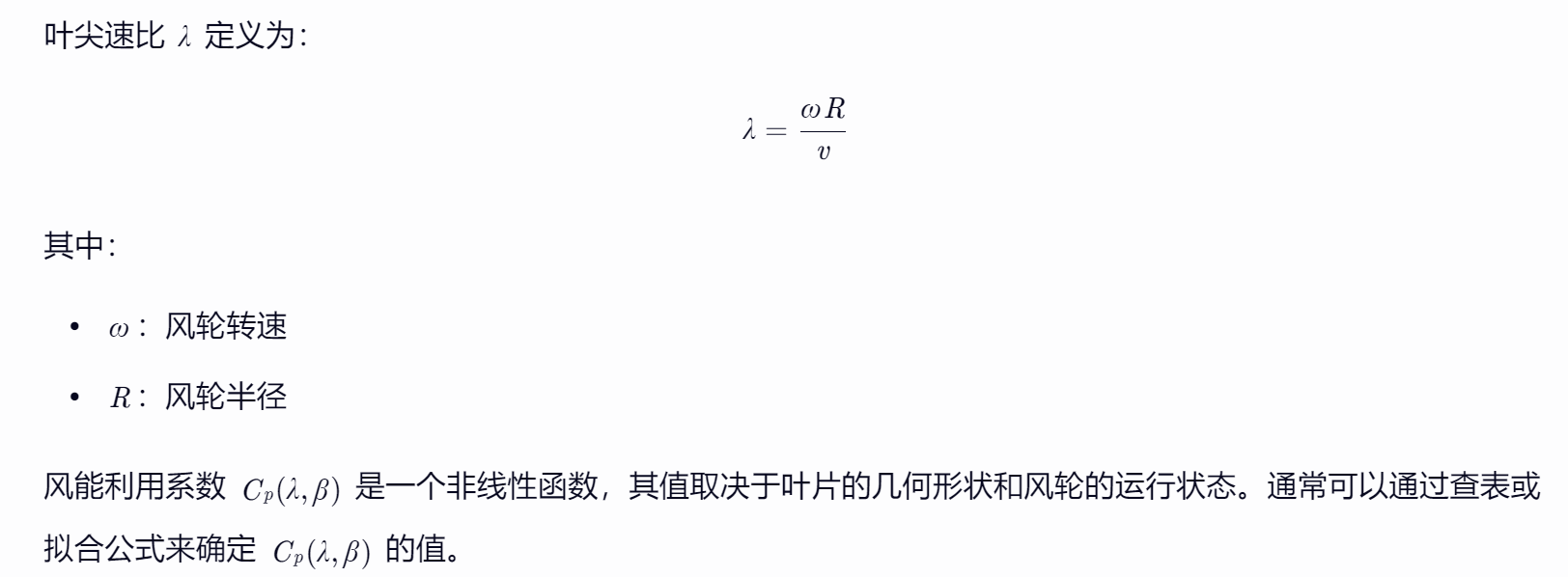

                                           \lambda=\frac{R_{r} \omega_{r}}{V_{W}}

详细数学模型见第4部分。

2.2 机械传动模型

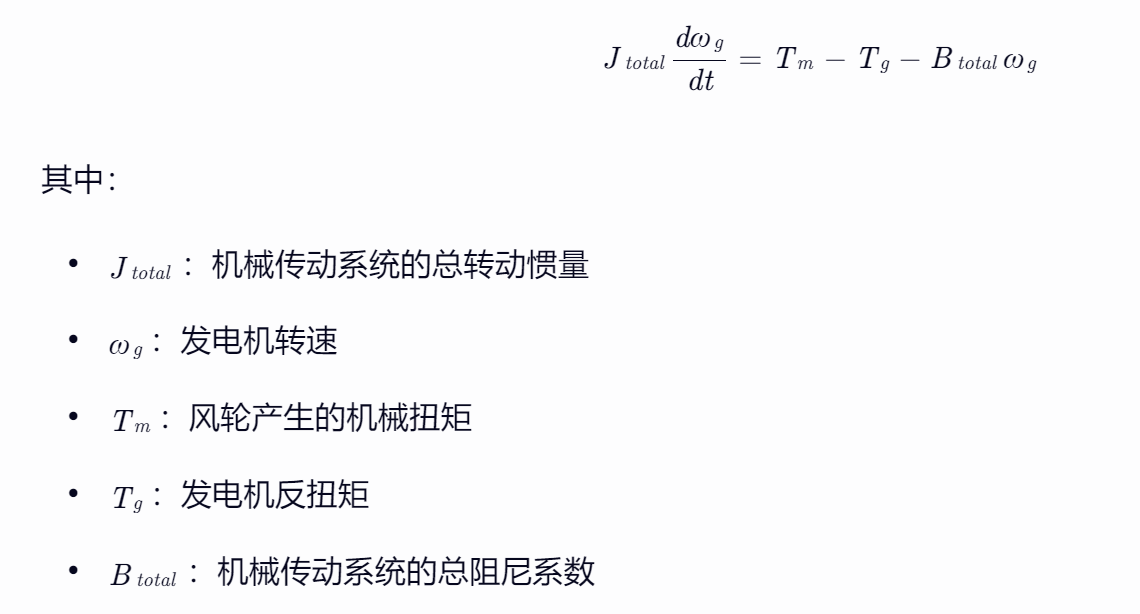

机械传动模型描述了风轮的机械能传递到发电机转子的过程。机械传动系统主要包括齿轮箱和连接轴。齿轮箱的作用是将风轮的低转速转换为发电机的高转速。机械传动系统的动态方程可以表示为：

2.3 发电机模型

发电机模型描述了将机械能转换为电能的过程。根据发电机类型的不同，可以使用不同的数学模型。常用的发电机类型包括双馈感应发电机（DFIG）和永磁同步发电机（PMSG）。

对于DFIG，可以使用五阶模型来描述其动态特性。该模型包括定子电压方程、定子磁链方程、转子电压方程、转子磁链方程以及机械运动方程。通过控制转子电流，可以实现对发电功率和电网电压的独立控制。

对于PMSG，可以使用二阶模型来描述其动态特性。该模型包括d轴电压方程、q轴电压方程以及机械运动方程。通过控制逆变器的电压和电流，可以实现对发电功率和电网电压的独立控制。

3. 压缩空气储能系统建模

3.1 热力学模型

压缩空气储能系统主要包括压缩机、储气罐、膨胀机和电机/发电机。在储能阶段，压缩机将空气压缩并储存在储气罐中。在发电阶段，高压空气通过膨胀机做功，驱动发电机发电。压缩和膨胀过程的热力学模型是CAES系统建模的关键。常用的热力学模型包括等温过程模型、绝热过程模型和多变过程模型。

  • 等温过程模型：假设压缩和膨胀过程始终保持恒温。该模型简化了计算，但精度较低。
  • 绝热过程模型：假设压缩和膨胀过程没有热量交换。该模型适用于快速压缩和膨胀过程。
  • 多变过程模型：考虑了实际压缩和膨胀过程中的热量交换。该模型精度较高，但计算复杂。

实际应用中，需要根据CAES系统的具体工况选择合适的热力学模型。

3.2 控制模型

CAES系统的控制模型主要包括压缩机控制模型、膨胀机控制模型和储气罐压力控制模型。通过控制压缩机的进气流量和转速，可以控制压缩空气的压力和流量。通过控制膨胀机的进气流量和喷嘴开度，可以控制膨胀机的输出功率和效率。通过控制压缩机和膨胀机的运行，可以保持储气罐的压力在合适的范围内。

4. 协调控制策略

为了实现风电机组和压缩空气储能系统的协同优化运行，需要设计合理的协调控制策略。该策略应满足以下目标：

  1. 平滑风电波动：CAES系统跟踪风电场的输出功率，平滑风电波动，提高电网的稳定性。
  2. 参与电网频率调节：CAES系统参与电网频率调节，提高电网的频率稳定性。
  3. 优化经济效益：CAES系统根据电网的电价和负荷需求，优化自身的运行，实现经济效益的最大化。

协调控制策略的具体实现可以包括以下步骤：

  1. 功率预测：利用历史数据和气象预报，对未来一段时间的风电输出功率进行预测。
  2. 功率设定：根据预测的风电输出功率和电网的需求，设定CAES系统的充放电功率。
  3. 功率跟踪：CAES系统根据设定的充放电功率，调节压缩机和膨胀机的运行，实现功率跟踪。

5. 仿真分析

为了验证所提出的建模与控制策略的有效性，可以使用Matlab/Simulink等仿真软件搭建风电机组和CAES系统的模型，并模拟其运行过程。仿真结果可以用于评估控制策略的性能，例如：

  • 风电输出功率的平滑程度：通过比较风电场原始输出功率和经过CAES系统平滑后的输出功率，评估CAES系统对风电波动的平滑效果。
  • 电网的频率和电压稳定性：通过模拟电网在风电波动和CAES系统调节下的运行过程，评估CAES系统对电网频率和电压稳定性的影响。

通过对仿真结果的分析，可以进一步优化控制策略，提高风电场的并网可靠性和经济效益。

6. 结论与展望

本文对新型海上风电机组及压缩空气储能系统的建模与控制进行了研究。首先，建立了精确的风电机组模型和压缩空气储能系统模型。其次，设计了协调控制策略，实现了风电机组和压缩空气储能系统的协同优化运行。仿真结果表明，所提出的建模与控制策略能够有效平滑风电输出功率，提高风电利用率，并提高电网的稳定性。

未来研究可以进一步探讨以下方向：

  1. 多能互补系统：将海上风电与太阳能、潮汐能等其他可再生能源相结合，构建多能互补系统，进一步提高能源利用效率和系统稳定性。
  2. 先进控制算法：引入机器学习、深度学习等先进控制算法，提高控制策略的智能化水平和自适应能力。
  3. 实际工程应用：将研究成果应用于实际工程中，验证其有效性和可行性，推动海上风电与压缩空气储能技术的商业化发展。

📚2 运行结果

2.1 可视化额定功率指标与风速和风机半径

 2.2 风速

2.3 从 Weibull 产生12 个月风速

 2.4 从 Weibull 生成 30 天风速

部分代码：

figure (1)
plot(R, Pwr_rtd)
title ('半径与额定功率( 额定风速 = 12 [ m ] )')
xlabel('半径 [m]','FontSize',15,'FontWeight','bold')
ylabel('额定功率 [kw]','FontSize',15,'FontWeight','bold')

for i = 1:5
    R = 25 + i;
    rated_wind = 0:15;
    Pwr_rtd = AA*Cpmax*R.^2.*(rated_wind).^3/1e3;   %额定功率

    figure(2)
    plot(rated_wind, Pwr_rtd)
    legendInfo{i} = ['R = ' num2str(R)];
    hold all
end

title ('额定功率半径指数')
xlabel('额定风速 [m]','FontSize',15,'FontWeight','bold')
ylabel('额定功率 [kw]','FontSize',15,'FontWeight','bold')
legend(legendInfo)

Pwr_rtd = 600;
rated_wind = 3.5:0.1:24;
R = sqrt(Pwr_rtd*1e3./(AA*Cpmax*(rated_wind).^3));

figure(3)
plot(rated_wind, R)
title ('额定风速与涡轮半径(额定功率= 600 [ Kw ])')
xlabel('额定风速[m/s]','FontSize',15,'FontWeight','bold')
ylabel('涡轮半径 [m]','FontSize',15,'FontWeight','bold')

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
