💥1 概述

考虑电解槽变载启停特性与阶梯式碳交易机制的综合能源系统优化调度研究

1. 研究背景与意义

2. 电解槽变载启停特性建模与影响

2.1 质子交换膜（PEM）电解槽特性

2.2 碱性电解槽特性

2.3 变载启停的优化约束

3. 阶梯式碳交易机制建模与作用

3.1 机制构成

3.2 对IES的优化激励

4. 综合能源系统优化调度模型

4.1 目标函数

4.2 关键约束条件

4.3 多时间尺度优化方法

4.4 求解算法

5. 协同优化效果与案例分析

5.1 经济效益

5.2 环境效益

5.3 案例对比

6. 挑战与展望

结论

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

💥1 概述

考虑电解槽变载启停特性与阶梯式碳交易机制的综合能源系统优化调度研究，旨在探索如何结合电解槽的变载启停特性和阶梯式碳交易机制来优化能源系统的调度。以下是一些可行的研究思路：

1. 基于电解槽特性的调度模型：该模型将考虑电解槽的变载启停特性，将其与其他能源设施的运行进行整合，建立一个综合的能源调度模型。在模型中，应将电解槽的能量需求与其他能源设施的需求进行协调，以进行整体调度。

2. 基于阶梯式碳交易机制的碳排放调节：在模型中，应考虑阶梯式碳交易机制对碳排放的调节作用。通过优化电解槽的变载启停特性和其他能源设施的运行，可以实现最小化碳排放的目标，使企业在碳交易中获得更大的经济收益。

3. 系统运行优化策略：基于模型结果和碳交易机制影响的预测，制定能源系统的最优运行策略，如优化电解槽的生产期、切换计划和负载协调等。这将涉及到多个变量的优化，包括电解槽产出的氢气量、电解槽的运行负荷和碳排放等。

4. 系统性能评估：进行系统性能评估，包括经济性、环境可持续性和可靠性等方面，以验证优化运行策略的有效性和可行性。通过对系统性能进行评估，可以确定是否需要进行进一步调整和优化来满足系统的不同需求。

研究该领域的目标是通过综合考虑电解槽的变载启停特性和阶梯式碳交易机制，优化能源系统的调度，以实现经济效益、环境可持续性和系统可靠性的最大化。这样的研究对于推动清洁能源和可持续发展具有重要的意义。

基于以上研究，我们构建了一个以购能成本、碳排放成本和弃风成本最小化为目标的低碳经济运行模型。这将原问题转化为一个混合整数线性问题，我们的代码注释详细，具有很强的可拓展能力。此外，我们的研究还具有一定的创新性，为推动低碳经济发展提供了新的思路和方法。

我们提出了一种新的电解槽混合整数线性模型，该模型考虑了变载启停特性。通过根据电氢负荷实时调整设备工作状态，我们能够有效提升电解制氢过程的灵活性。此外，我们还考虑了IES参与碳交易市场的可能性，并引入了阶梯式碳交易机制来引导IES控制碳排放。为了进一步研究氢能的多方面效益，我们对电转气（P2G）的两阶段运行过程进行了细化，并引入了电解槽、甲烷反应器和氢燃料电池（HFC）来替代传统的P2G技术。最后，我们提出了热电比可调的热电联产和HFC运行策略，以进一步提高IES的低碳性和经济性。

(1)停机状态(不制氢);PEM在任意状态可以迅速停机，视为可中断负荷，不计停机时间。在该状态通常需要30min-1h完全启动。
(2）冷待机状态（不制氢):PEM关闭但不停机，以低功率待机维持控制和防冻单元的运[10]。在该状态PEM需要5-10min完成冷启动。
(3)工作状态(制氢):为保证电解槽制氢安全，即氢气具有爆炸体积上限与下限，PEM绝大部分时间运行在变载状态（额定功率的30%-100%)。同时PEM 可以短时运行在过载状态（额定功率的100%-150%）和低载状态（额定功率的10%-30%)，这使得PEM有着出色的运行灵活性。

考虑电解槽变载启停特性与阶梯式碳交易机制的综合能源系统优化调度研究

1. 研究背景与意义

在“双碳”目标下，综合能源系统（IES）需兼顾经济性与低碳性。电解槽作为氢能核心设备，其变载启停特性直接影响系统灵活性和寿命；阶梯式碳交易机制则通过市场化手段约束碳排放。二者的协同优化可显著提升IES运行效率，降低碳排放（如文献表明碳排放降幅达17.06%），推动清洁能源转型。

2. 电解槽变载启停特性建模与影响

电解槽的启停特性和功率调节能力是优化调度的核心约束，需分类型建模：

2.1 质子交换膜（PEM）电解槽特性

功率范围：10%~120%额定功率（Pe），过载能力强，适合应对风光波动。
启停特性：
- 热待机模式：停机后需5% Pe功率维持槽温槽压，实现毫秒级快速启动。
- 寿命影响：启停时逆电流冲击导致阴极涂层氧化腐蚀，加速材料失活（串联小室越多影响越显著）。
效率特性：低功率运行时因质子交换膜隔气性优，安全性高；高功率时需控温防热损耗。

2.2 碱性电解槽特性

功率范围：20%~100% Pe，过载会缩短寿命，低功率运行降低氢气纯度并引发安全事故。
启停特性：
- 冷启动需分钟级预热，频繁启停导致效率衰减系数升高。
- 功率调节：大功率→小功率可毫秒级调节，反向调节需分钟级延时。
过载能力：短时过载达110%~130% Pe，调度需考虑时间约束。

2.3 变载启停的优化约束

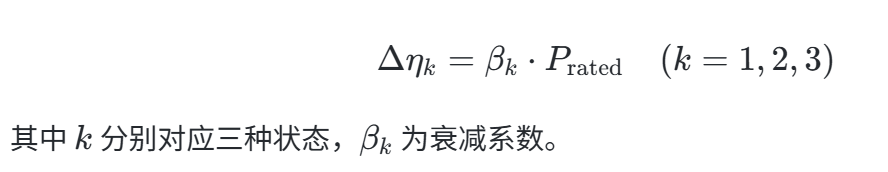

寿命衰减模型：分平稳运行、波动运行、启停运行三状态，启停状态效率衰减系数最大：

启停成本：计入目标函数，包括材料损耗和重启能耗。

3. 阶梯式碳交易机制建模与作用

该机制通过分段定价强化碳排放约束，推动IES低碳化：

3.1 机制构成

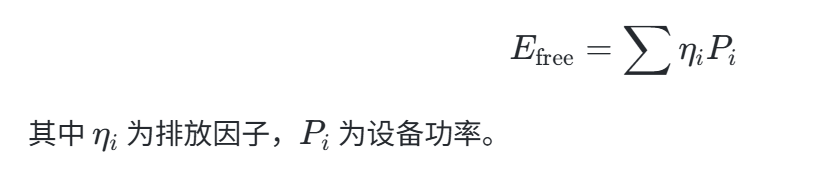

免费配额分配：政府基于排放源（如燃煤机组、燃气锅炉）分配初始配额：

实际碳排放：涵盖购电、气负荷等直接/间接排放。

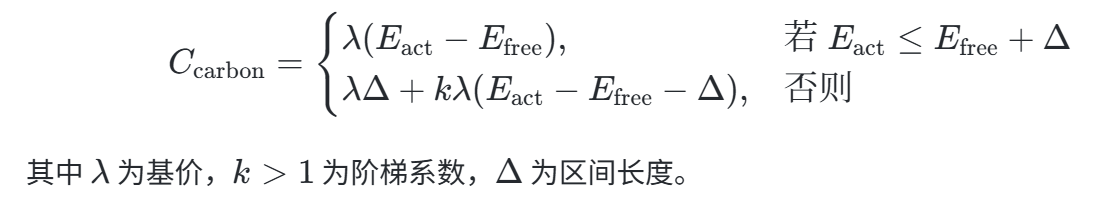

阶梯成本模型：分段惩罚机制，超配额越多单价越高：

3.2 对IES的优化激励

降碳效果：比传统机制更严格，碳排放降低0.96%~17.06%。
经济性提升：碳交易收入增加（如759.26元/周期），抵消部分运行成本。
与电解槽协同：低碳运行电解槽可出售配额，补偿启停损耗成本。

4. 综合能源系统优化调度模型

4.1 目标函数

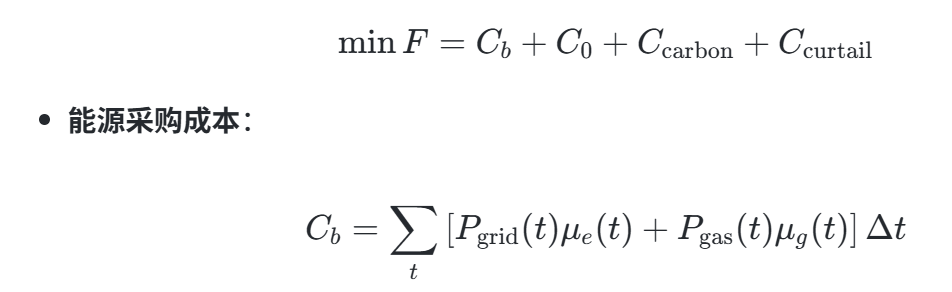

最小化总成本，涵盖能源采购、运维、碳交易及弃风惩罚：

运维成本：包括电解槽寿命衰减成本。

4.2 关键约束条件

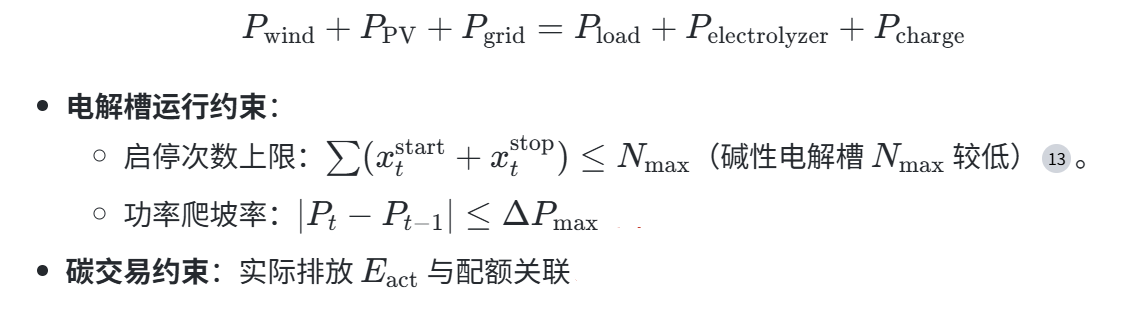

能量平衡：电、热、氢多能流耦合：

4.3 多时间尺度优化方法

日前调度：以总成本最小为目标，优化电解槽启停计划及碳交易预期。
日内滚动：基于日前碳排放结果修正碳交易成本函数。
实时调整：根据风光波动动态调节电解槽功率，避免频繁启停。

4.4 求解算法

混合整数线性规划（MILP） ：处理启停状态（0-1变量）和分段碳成本。
鲁棒优化：应对风光不确定性，结合列与约束生成法（C&CG）。

5. 协同优化效果与案例分析

5.1 经济效益

电解槽热待机模式减少冷启动损耗，降低运维成本。
阶梯碳交易使碳排放成本降幅达36.25%，总运行成本降5.69%。

5.2 环境效益

电解槽消纳弃风弃光，耦合碳交易后碳排放减少18.52%。
碱性电解槽过载能力提升风光消纳率，减少外购电碳排放。

5.3 案例对比

场景	碳排放量	总成本	电解槽启停次数
传统调度	基准值	基准值	高频次（>10次/日）
仅考虑电解槽特性	-7%	-4%	≤3次
耦合阶梯碳交易	-18.52%	-5.69%	≤2次

6. 挑战与展望

技术瓶颈：
- 碱性电解槽冷启动延时（分钟级）限制响应速度。
  解决方案：与PEM电解槽混合部署，互补调节特性。
机制设计：
- 碳配额分配需兼顾地区差异，避免“一刀切”。
  改进方向：动态配额调整机制。
未来研究：
- 氢燃料电池（HFC）与电解槽协同调频。
- 绿证-碳交易联合市场。

结论

电解槽变载启停特性与阶梯式碳交易机制的协同优化，是IES实现“经济-低碳-可靠”运行的核心路径。通过精确建模电解槽寿命约束、分段碳成本及多时间尺度滚动优化，可显著提升系统灵活性（如PEM电解槽毫秒级响应）并降低碳排放（降幅超18%）。未来需深化氢能多环节耦合机制，推动IES从“能源消费”转向“低碳产能”枢纽。
