EH3808单按键轻触自锁开关芯片SOT23-6低功耗延时3秒一键开关机芯片

EH3808低功耗一键开关机芯片解析

EH3808-519E-2922长按3秒开关机芯片技术解析与应用指南
芯片功能概述

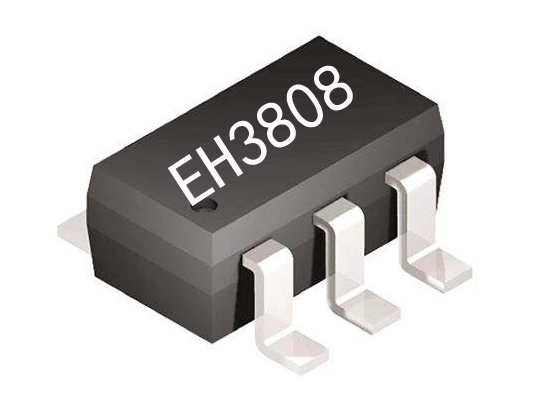

EH3808-519E-2922是一款专为便携式电子设备设计的低功耗开关机控制芯片,采用SOT23-6封装,具有体积小、功耗低、可靠性高等特点。该芯片通过一路轻触开关实现设备的开关机控制,提供两路互补输出信号(OUTH和OUTL),满足不同系统架构的需求。
芯片的工作电压范围为DC2.0V至DC3.6V,特别适合电池供电的应用场景。在初始上电状态下,芯片保持默认关机状态:OUTH输出低电平,OUTL输出高电平。用户只需长按连接至芯片的轻触开关3秒,即可触发开机功能,此时输出状态翻转:OUTH变为高电平,OUTL变为低电平。同样地,再次长按3秒将实现关机操作,输出电平再次翻转回初始状态。
电气特性详解
EH3808-519E-2922在电气性能方面表现出色,其工作电压范围为2.4-3.6V,能够适应大多数锂电池供电系统的需求。芯片的工作电流仅为5μA,静态电流同样维持在5μA水平,这种超低功耗特性使其成为电池供电设备的理想选择。
在驱动能力方面,该芯片提供14mA的低电平输出驱动电流和6mA的高电平输出驱动电流,足以驱动大多数逻辑电路和微控制器的使能引脚。芯片的极限电流参数为:VDD端50mA,GND端50mA,设计时应确保工作电流不超过此限制。
环境适应性方面,EH3808-519E-2922的工作温度范围为-20°C至+80°C,储存温度范围更宽,达到-20°C至+125°C,能够满足绝大多数消费电子产品的使用环境要求。


典型应用电路设计
在实际应用中,EH3808-519E-2922的电路连接相对简单。芯片的VDD引脚应连接至系统电源,GND引脚接地。轻触开关一端连接至芯片的按键检测引脚,另一端接地。OUTH和OUTL两路输出可根据系统需求连接至相应负载。
对于需要防止按键抖动的应用,建议在轻触开关两端并联一个0.1μF的电容,以提高抗干扰能力。同时,在VDD引脚附近应放置一个1μF至10μF的旁路电容,以确保电源稳定性。
在机器人控制系统中,OUTH输出可直接连接至主控制器的使能端,实现整个系统的电源管理;在智能音箱应用中,该芯片可用于控制功放模块的供电,实现长按开关机功能;对于AI玩具产品,则可通过此芯片实现安全、可靠的电源控制。
设计注意事项
使用EH3808-519E-2922时,设计工程师需注意以下几点:
1. 确保工作电压不超过3.6V的极限值,否则可能损坏芯片;
2. 虽然芯片具有50mA的极限电流能力,但建议工作电流不超过20mA以保证长期可靠性;
3. 在高温环境下使用时,应注意散热设计,避免芯片结温超过额定值;
4. PCB布局时,应尽量缩短轻触开关与芯片之间的走线长度,减少电磁干扰;
5. 对于需要防水防尘的产品,应选择符合防护等级的轻触开关,并做好密封设计。
故障排查指南
当EH3808-519E-2922出现工作异常时,可按以下步骤排查:
1. 检查供电电压是否在2.4-3.6V范围内,并用示波器观察电源纹波;
2. 测量轻触开关的通断状态,确认按键信号能正常传递至芯片;
3. 检查输出端负载是否过重,导致芯片无法正常驱动;
4. 确认PCB布线是否正确,特别是VDD、GND和信号线的连接;
5. 如上述检查均无问题,可尝试更换芯片,排除芯片本身故障的可能性。
‍市场应用前景
随着物联网设备和便携式电子产品的普及,对可靠、低功耗电源管理芯片的需求持续增长。EH3808-519E-2922凭借其优异的性能和简洁的设计,在以下领域具有广阔的应用前景:
1. 智能家居设备:如智能音箱、智能遥控器等需要用户交互的产品;
2. 便携式医疗设备:对功耗敏感的可穿戴健康监测设备;
3. 工业控制设备:需要可靠开关机功能的工业手持终端;
4. 消费电子产品:数码相机、便携式游戏机等电池供电设备;
5. 教育机器人:儿童教育机器人产品的电源管理模块。
未来,随着芯片技术的不断发展,EH3808-519E-2922系列产品有望进一步降低功耗、缩小体积,并集成更多智能电源管理功能,为电子产品设计提供更加完善的解决方案。
