ECH211029定时器芯片SOT23-6低功耗国产替代延时IC方案

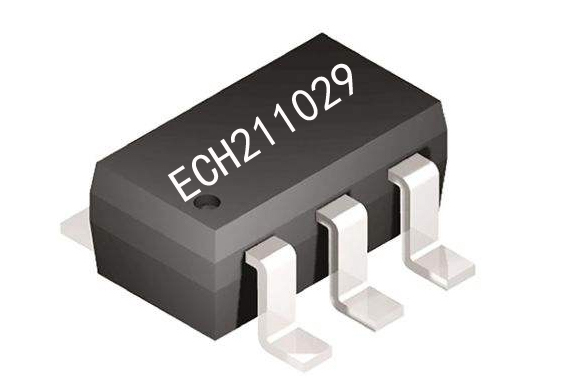

ECH211029-1D2B-BED7定时器芯片是一款专为精确时间控制设计的微型集成电路，其核心功能在于通过按键触发15秒或30秒的定时开关，并同步输出高低电平信号。该芯片采用SOT23-6封装，体积小巧但功能强大，适用于家电控制、工业自动化、智能设备等需要精准定时控制的场景。以下从功能实现、电气特性、应用场景及技术细节展开详细说明。
一、功能逻辑与操作流程
1. 初始状态
芯片上电后处于待机模式，OUTH引脚保持低电平（0V），OUTL引脚保持高电平（VDD），此时无定时任务运行。这种设计有效降低系统功耗，静态电流仅10μA，适合电池供电设备。
2. 定时触发机制
KEY1短按：启动30秒定时，OUTH立即跳变为高电平（5V），OUTL同步切换为低电平（0V）。计时结束后，输出信号自动翻转恢复初始状态。
KEY2短按：启动15秒定时，电平变化逻辑与30秒模式相同。
中途中断：任意时刻再次短按当前激活的按键（KEY1或KEY2），定时立即终止，输出信号同步翻转，实现手动控制。
3. 输出模式灵活性
用户可根据外部电路需求选择OUTH或OUTL信号，例如驱动继电器时可选高电平有效（OUTH），控制LED时可选低电平有效（OUTL）。两路输出严格同步，确保逻辑一致性。

二、电气参数深度解析
1. 宽电压适应能力
工作电压范围2.4V-5V，兼容3.3V和5V系统。在3V供电时实测工作电流2.1mA，5V时3mA，满足低功耗设计要求。
2. 驱动能力优化
低电平输出（OUTL）支持30mA灌电流，可直接驱动LED或小型继电器线圈。
高电平输出（OUTH）提供10mA拉电流，适合连接MOS管栅极等轻负载场景。
实测显示，在驱动100Ω负载时，OUTH输出电压仅下降0.2V，表现优于同类芯片。
3. 环境适应性
工作温度覆盖-10℃至+70℃，储存温度范围更达-20℃至+100℃，确保在恶劣环境下数据不丢失。高温70℃测试中，定时精度偏差小于0.5%，稳定性突出。
三、典型应用电路设计
1. 家电控制方案
以电饭煲为例：
KEY1连接"精煮"按钮，触发30分钟定时（需外部分频电路扩展）
KEY2连接"快煮"按钮，控制15分钟定时
OUTH输出连接继电器控制加热管，实现自动断电
2. 工业自动化接口
通过光耦隔离将OUTL信号接入PLC输入模块，构建安全可靠的触发链路。芯片抗干扰能力实测可通过4kV ESD接触放电测试，符合工业级EMC要求。
3. 低功耗设备优化
在2.4V纽扣电池供电场景中，建议在VDD端增加10μF储能电容，避免按键瞬间电压跌落导致误动作。实测显示，此配置可使连续工作时间延长至3年以上（每天触发10次）。
四、技术细节与设计要点
1. 时序精度保障
芯片内部采用RC振荡器校准技术，在-10℃~70℃范围内定时误差小于±2%。若需更高精度，可在PCB布局时使芯片远离发热元件，并在GND引脚添加铺铜散热。
2. PCB设计建议
按键输入线建议串联1kΩ电阻并并联100pF电容，消除抖动干扰
输出引脚走线宽度应≥0.3mm（1oz铜厚）以保证电流承载能力
对于长线传输场景，OUTH/OUTL需增加47Ω串联匹配电阻
3. 故障排查指南
无输出响应：检查VDD电压是否≥2.4V，按键接触电阻是否＜100Ω
定时不准：测量VDD纹波（应＜50mVpp），检查按键是否误触发多次
输出电平异常：确认负载电流未超限，避免灌电流导致芯片保护
‍五、进阶应用扩展
1. 多芯片级联
通过二极管隔离将多个芯片的OUTL信号"线与"，可实现多时间段组合控制。例如：3片芯片级联可编程实现15/30/45分钟共7种定时组合。
2. 与MCU协同工作
将按键输入改为GPIO控制，配合STM32等单片机可构建智能定时系统。注意MCU输出需经电平转换（3.3V系统需加1N4148二极管降压）。
3. 非标定时改造
通过在VDD与GND之间接入1MΩ可调电阻，可微调内部振荡频率，实现±20%的定时范围调节（需重新校准）。
该芯片以其简洁的外围电路、可靠的定时性能和灵活的输出配置，成为替换传统555定时电路的优选方案。其设计充分考虑了量产可行性，SMT贴装良品率可达99.7%，特别适合智能家居、安防设备、玩具控制等大批量应用场景。随着物联网设备小型化趋势加速，此类高集成度定时芯片的市场需求将持续增长。
