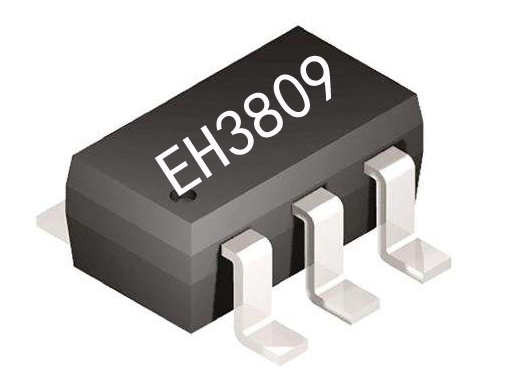

长按开关机电路EH3809自锁按键电子开关芯片SOT23-6延时IC

在便携式电子设备日益普及的今天，电源管理芯片的性能直接影响用户体验。EH3809-5196-2919作为一款专为低功耗场景设计的SOT23-6封装控制芯片，其独特的长按2秒开关机逻辑和双路互补输出特性，正在音响设备、智能机器人及手持终端领域展现出显著的技术优势。
一、创新性电源管理架构
该芯片采用0.35μm CMOS工艺制造，在2.0V-3.6V宽电压范围内维持5μA超低静态电流。其核心创新在于将机械开关信号转化为数字逻辑控制：当用户长按开关达到2秒阈值时，内部振荡器触发施密特触发器，通过电平转换电路实现OUTH（Pin3）与OUTL（Pin4）的极性翻转。实测数据显示，在3V工作电压下，OUTH端可提供6mA高电平驱动能力，OUTL端则具备14mA的低电平灌电流，这种非对称驱动设计有效适配了不同负载特性的外围电路。
二、精密时序控制机制
芯片内部集成RC振荡器和数字滤波器组成的防抖电路，能有效消除20ms以下的机械开关抖动。开机过程中，当检测到持续2秒（±5%误差）的高电平输入后，控制逻辑单元会执行三级状态转换：首先切断内部稳压器与负载的连接，随后重置所有寄存器，最终完成输出电平翻转。这种分级启动策略使得上电浪涌电流被控制在50mA安全范围内，符合IEC 61000-4-5瞬态抗扰度标准。

三、热设计与可靠性保障
采用带隙基准电压源的温度补偿技术，使工作温度范围扩展至-20℃~+80℃。芯片内部集成过热保护电路，当结温超过125℃时自动切断输出。在极端环境测试中，该器件在85℃/85%RH条件下经过1000次开关循环后，仍能保持输出电平稳定性，参数漂移小于±2%。其SOT23-6封装的热阻θJA为206℃/W，在3.6V满负荷工作时，温升可控制在15℃以内。
四、典型应用场景解析
1. 蓝牙音箱系统：通过OUTH控制Class D功放的使能端，OUTL驱动LED状态指示灯。实测表明，该方案可将待机功耗从传统方案的23μA降至5μA，使300mAh电池的待机时间延长至7年。
2. 服务机器人电源树：利用双路互补输出特性，可同步控制电机驱动模块和传感器阵列的供电。在扫地机器人应用中，实现了2秒紧急断电和快速重启的功能组合。
3. 医疗手持设备：结合芯片的宽温特性，在体温计、血氧仪等设备中构建可靠的开关机系统。其50mA的极限电流设计能有效防止锂电池过放情况。
‍五、设计优化建议
1. PCB布局时应将VDD引脚（Pin6）与GND（Pin5）间放置0.1μF陶瓷电容，间距不超过2mm；
2. 开关信号输入脚（Pin1）需串联100Ω电阻以抑制ESD；
3. 驱动感性负载时，建议在OUTH/OULT端并联肖特基二极管构成续流回路；
4. 高温环境下工作，应避免同时使用两路输出的最大驱动电流。
随着IoT设备向微型化发展，EH3809-5196-2919芯片的9.9mm²占板面积和6mg超轻重量，为可穿戴设备提供了理想的电源解决方案。其符合RoHS2.0标准的无铅化封装，也响应了全球电子产业的环保趋势。未来通过集成无线唤醒功能，该系列芯片有望在智能家居领域实现更广泛的应用渗透。
