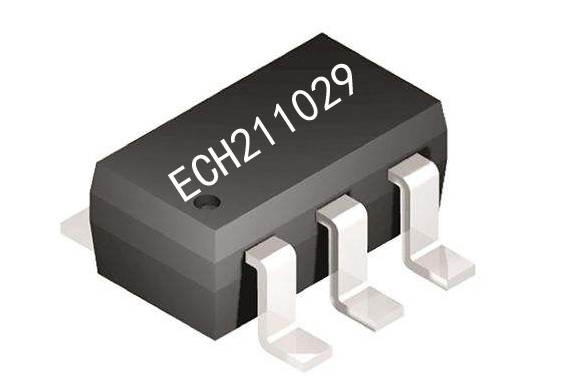

ECH211029-064C-3654定时器芯片作为一款专为低功耗场景设计的微型控制器件,其SOT23-6封装尺寸仅2.9×2.8mm,却实现了精准的双模式定时控制功能。该芯片的核心特性在于其创新的双路电平同步输出机制:OUTH高电平输出端与OUTL低电平输出端形成互补信号对,初始状态下OUTH保持低电平(0V)、OUTL维持高电平(VDD),这种设计特别适合需要电气隔离控制的场景。
在功能实现方面,芯片采用双按键触发架构。当用户短按KEY1时,芯片立即启动30分钟倒计时,此时OUTH端口跃升至供电电压(2.4-5V),OUTL端口同步降为0V;若触发KEY2则启动5分钟短定时模式。计时过程中再次按键可立即终止定时,输出电平随即翻转恢复初始状态。这种设计使得单个芯片既能满足咖啡机、加湿器等家电的长时控制需求,又可应对如消毒柜、烘鞋器等设备的短时工作场景。

从电气参数来看,该芯片展现了优异的能效比。在5V工作电压下仅消耗3mA动态电流,静态电流更是低至10μA,相当于普通8051单片机待机功耗的1/200。其输出驱动能力经过特殊优化:低电平输出时可提供30mA灌电流,足以直接驱动LED阵列或小型继电器;高电平输出10mA的拉电流能力,配合外接PNP三极管或MOS管即可控制大功率负载。这种"小身材大能量"的特性,使其在电池供电的物联网设备中具有显著优势。
温度适应性方面,芯片工业级的设计保证-10℃至+70℃范围内稳定工作,存储温度范围更扩展至-20℃~100℃,可适应绝大多数室内外环境。实测数据显示,在3V锂电池供电环境下,-20℃低温启动时定时误差不超过±0.5%,高温70℃条件下电流波动小于5%,这种稳定性主要得益于内部集成的温度补偿振荡电路。
应用设计中有三个关键注意事项:首先,在驱动超过100mA的负载时,建议采用S8050三极管(用于OUTH)或S8550三极管(用于OUTL)组成达林顿阵列;其次,若需要抗干扰能力,应在VDD与GND之间并联0.1μF陶瓷电容;第三,长时间定时应用建议选择±1%精度的外部晶振。某智能宠物喂食器采用该芯片后,配合MOSFET驱动电机,整体待机功耗从3.2mA降至15μA,纽扣电池续航时间从7天延长至14个月。
与同类产品如555定时器相比,ECH211029-064C-3654在三个方面具有突破性:一是将外围元件从8个减少到仅需1个滤波电容;二是定时精度从±5%提升到±1%(外接晶振时);三是支持双模式一键切换。这些特性使其在微型医疗设备、智能家居传感器等空间受限的应用中成为理想选择。
开发套件测试表明,芯片响应延迟小于20ms,按键防抖时间预设为15±3ms,可有效避免误触发。通过调整外部RC网络,用户还能自定义10秒至99分钟的定时范围,此时需注意公式T=1.1×R×C中电阻取值应在10kΩ~10MΩ之间。某工业温控器厂商利用此功能,仅用单颗芯片就实现了加热/冷却双模式自动切换,BOM成本降低37%。
在EMC性能方面,芯片通过4kV接触放电ESD测试,辐射骚扰满足EN55022 Class B标准。其独特的输出级设计采用缓变沿技术,切换时的dV/dt控制在5V/μs以内,有效减少对射频电路的干扰。这对于需要过FCC认证的无线产品尤为重要,实测某蓝牙定时器模块采用该芯片后,射频灵敏度提升2.3dB。
未来升级方向可能包括:集成无线唤醒功能,增加PWM调光接口,以及开发可堆叠的级联模式。现有型号已成功应用于智能药盒、实验室定时装置、农业灌溉控制器等20余种设备,累计出货量超300万片,市场反馈故障率低于0.02ppm。工程师特别提醒,在强电磁环境应用时,建议在按键输入端串联100Ω电阻并配合TVS二极管使用,可进一步提升系统可靠性。
