电路研究7——触摸按键自锁电路

        一直以来使用的是单片机管脚控制的高低电平作为开关机电路，或者是单刀双掷开关作为开机电路，不过现在想弄个轻触开关自锁电路：

        下面是网上选抄下来的，便于我以后使用的时候选用：

        例子1：

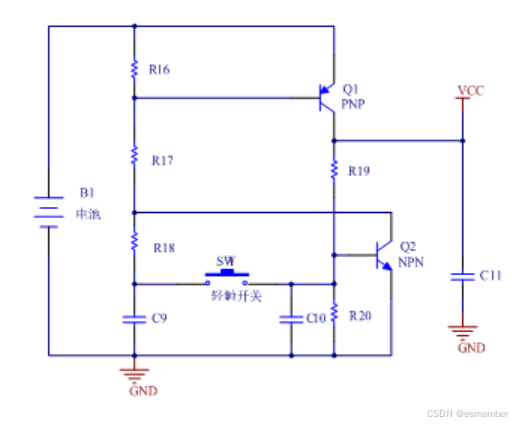

轻触开关实现自锁功能电路图

        (1)三极管Q2基极接地，Q2也截止;因此电路处于断开，VCC为0V。当电源上电时，C9充电，C9充满电时，三极管Q1的基极、发射极接电池电源正极，Q1截止;

        (2)当再次按下轻触开关，电池电源通过R18向C9充电，使得Q1基极电压升高，从而Q1截止，电路关断，VCC为0V。由于C9为0.3V以及C10为0.7V，C9充电和C10放电，则使得Q2的be结反偏截止;

        (3)当按下轻触开关，C9通过R18放电，使得Q2集电极电压为饱和电压即0.3V，此时电容C9的电压也为0.3V，电容C10的电压也为0.7V;同时C9放电，C10充电，由于C9电容电压不能瞬变，Q2基极电压瞬间为C9的电容电压，即Q2立即进入饱和导通状态，电池电源通过R16和R17串联分压，使得Q1饱和导通，从而电路导通，VCC约为电池电源电压。

        这个是在按键开关厂找的，我分析的有点迷糊，所以先贴在这里吧。

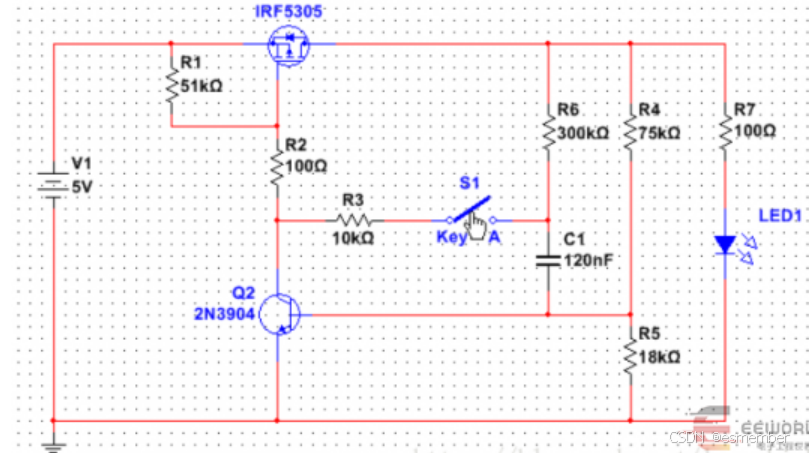

        例子2：





        1）第一次按下开关，松开，P管导通，电路正常工作，灯亮。

        2）第二次按下开关，松开，P管关断，灯灭。

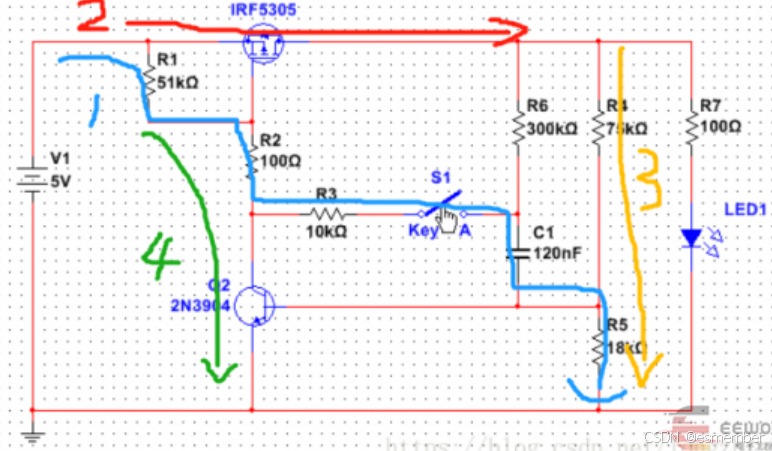

        按下开关，由于C1电容充电，形成电流按1路径走，1R5305(以下称P管)由于栅极电压低于源极电压导通，形成电流路径2，同时在右侧R4,R5上形成分压电路3，Q2基极被拉高导通。当开关弹起断开，路径1消失，由此形成自锁。

        工作之后, 再按一下轻触开关 S1, Q2 基极电压瞬速通过 C1 , Q2 集电极 进行放电,Q2 基极由于没有了偏置电压截止, Q2 截止, IRF5305 栅极电位上升为高电平, IRF5305 也截止, 电路断电。

        这个是电子工程世界弄的。

        暂时我也没太懂，先列出来，等以后再详细分析一下，我这里先用按键开关搭好电路先弄程序再说，毕竟开关这个如果是按键控制如果涉及到单片机控制很好弄，只是非单片机控制需要的就稍微复杂点。

        暂时先弄这两个，其他的有点繁杂，我暂时不贴了，之后有其他的再贴上来。

        补：我先规整一下，便于下次查找。

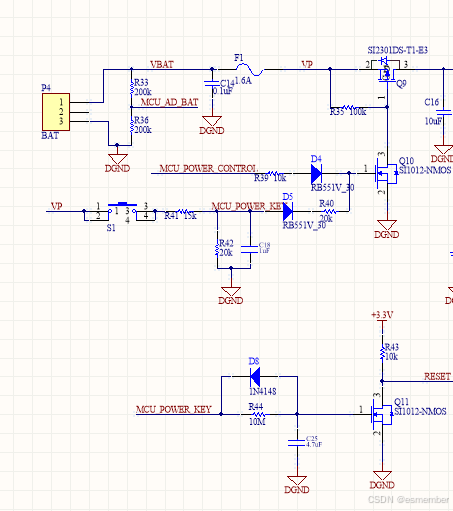

        下面这个是单片机控制电路：



        这个是我之前血压计上使用的3.7V锂电池电路，涉及到了两到三个管脚，单片机的电池供电端，这个可以就是单片机的电池管脚，检测跟控制实现开关机。记得是长按开机，短按运行，这个应该是程序里面设置的。

        这里补充一下，涉及到了mos管的选型：SI2301DS的选型，需要考虑电压跟电流了，因为本次用的电流需要高于1A，加上锂电池的是2A，所以这里选用SI2301DS，资料如下，以电流为准，3A，所以可选用。

        至于电压是20V,也是没问题的，理论上电压是选用1.5倍的电路电压，我们这里锂电池是3.7V，所以是5.05v，当然也再20V以下的范围之内，所以可选用。
