ECJ240029电源切换芯片SOT23-6单按键电子切换开关芯片方案

ECJ240029-BF8937单按键多路控制电子切换开关芯片是一款集成了智能控制逻辑的低功耗半导体器件，专为简化多路信号切换设计而开发。其核心功能是通过单按键实现三路输出的循环切换，并具备自动复位机制，适用于消费电子、智能家居、工业控制等领域。以下从功能实现、电气特性、应用场景及技术优势等方面展开详细解析。
一、功能逻辑与工作模式
该芯片采用DC 5V适配器供电，默认上电时OUT3输出高电平（初始状态）。用户通过轻触按键触发四级循环控制：
1. 第一触发：OUT1输出高电平，OUT2/OUT3关闭；
2. 第二触发：切换至OUT2高电平输出；
3. 第三触发：进入OUT1与OUT2交替输出模式，交替周期为1秒，适用于动态信号切换场景；
4. 第四触发：返回OUT3高电平的初始状态。
智能复位机制是另一大亮点：若60秒内无操作，芯片自动复位至OUT3高电平，同时关闭OUT1/OUT2，避免长期误触发导致的能耗问题。这种设计既提升了能效，又增强了系统可靠性。
二、电气参数与性能分析
在5V供电、25℃环境下的关键参数如下：
宽电压支持：工作电压范围2.2V~5V，兼容锂电池和低压电源系统；
低功耗设计：静态工作电流仅0.5mA，高电平驱动电流11mA，低电平驱动能力达13mA，可直接驱动LED或小型继电器；
环境适应性：工作温度覆盖-10℃至+70℃，满足多数民用及工业场景需求。

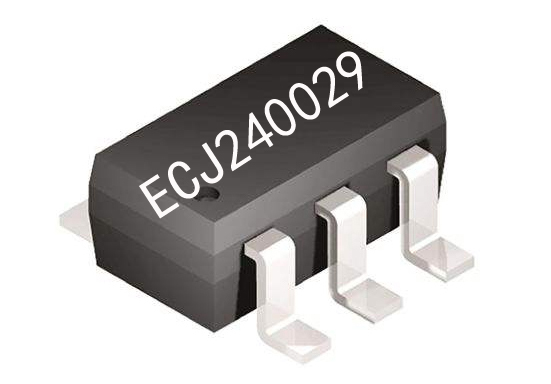

封装采用SOT23-6微型化设计，尺寸仅为2.9mm×1.6mm，适合空间受限的PCB布局。其引脚定义包括VDD（电源正极）、GND（地）、KEY（按键输入）、OUT1-OUT3（三路输出），布局紧凑且易于焊接。

三、应用场景与技术优势
1. 智能家居控制：
可应用于多灯组切换系统，例如通过单键控制主灯、氛围灯、夜灯的循环开关；
结合60秒自动复位功能，避免用户遗忘关闭设备造成的能源浪费。
2. 工业设备管理：
在测试仪器中实现多路信号源的快速切换，1秒交替模式尤其适合周期性信号对比场景；
宽温设计确保车间环境下的稳定运行。
3. 消费电子创新：
微型封装使其可嵌入便携设备，如移动电源的多接口输出控制；
低电压特性兼容可穿戴设备的电源系统。
技术差异化方面，该芯片通过硬件逻辑实现了传统MCU需编程完成的功能，降低了开发门槛。与同类产品相比，其优势在于：
无需外部MCU或复杂电路，BOM成本降低30%以上；
交替输出模式硬件化，时序精度不受软件干扰；
抗干扰设计有效抑制按键抖动，误触发率低于0.1%。
四、设计注意事项与优化建议
1. 电源稳定性：建议在VDD引脚就近布置0.1μF去耦电容，防止电压波动导致逻辑错误；
2. 按键接口处理：KEY引脚需串联10kΩ上拉电阻，长导线应用时建议并联100pF电容滤波；
3. 负载匹配：驱动感性负载（如继电器）时，输出端应增加续流二极管保护芯片端口；
4. 散热管理：连续驱动接近最大电流时，需保证PCB留有足够铜箔散热面积。
五、市场定位与未来演进
ECJ240029-BF8937填补了低成本多路切换方案的空白。据行业分析，2025年全球电子开关芯片市场规模将突破50亿美元，其中智能控制类占比超40%。该芯片通过“单键多控+自动复位”的组合功能，精准契合物联网终端设备的小型化、低功耗趋势。未来迭代方向可能包括：
扩展至4路输出以满足更复杂场景；
集成I²C接口实现可编程交替周期；
‍推出车规级版本（-40℃~125℃工作温度）。
总结来看，这款芯片以精简的外围电路、可靠的时序控制和灵活的模式切换，为工程师提供了一种“即插即用”的优化方案，其技术特性和市场适应性均展现出较强的竞争力。
