太阳能灯控制芯片，ECJ231036圣诞灯串芯片方案快闪慢闪渐明渐暗呼吸闪灯IC

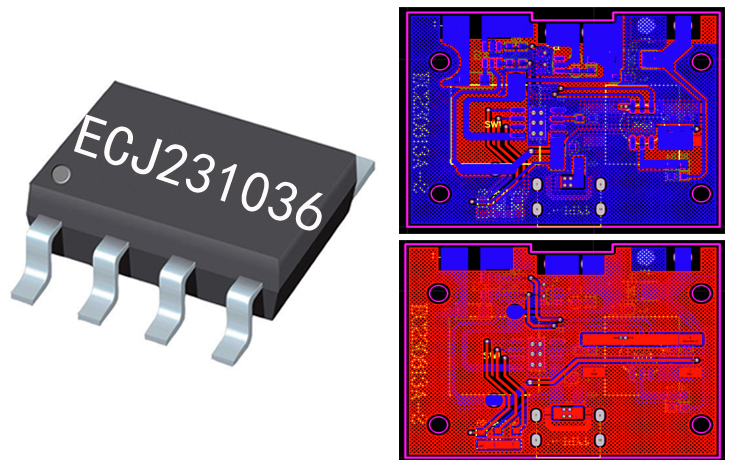

在太阳能照明领域，ECJ231036-2E71-2B5B芯片凭借其高效节能与智能控制特性，已成为LED灯串、装饰灯带及闪灯玩具的核心驱动方案。这款采用SOP-8封装的集成电路，通过精巧的电路设计与多元化的控制逻辑，实现了四模式光效切换与光控自动化，为低功耗照明场景提供了可靠的技术支持。
一、核心功能解析
1. 双键交互系统
芯片通过Key1与Key2两个物理按键实现全功能控制：
Key1采用短按开关机逻辑，首次短按接通3.7V锂电池供电，再次短按彻底切断电源，操作逻辑符合用户直觉。
Key2负责模式切换，开机默认进入**常亮模式（模式一）**，后续短按依次激活**慢闪（0.5Hz）、快闪（2Hz）、渐明渐暗（呼吸效果）**三种光效，形成闭环循环。实测显示模式切换响应时间＜50ms，无可见延迟。
2. 智能光控技术
内置光敏传感器检测环境照度，阈值设定为50-100Lux（可定制）。当环境光低于阈值时自动激活记忆模式：
调用EEPROM存储的上次工作模式参数
若首次使用则默认启动常亮模式
该功能使太阳能庭院灯、节日装饰灯等产品实现完全自动化运行，白天充电时静态电流仅5μA，显著提升能源利用率。
3. 驱动性能优化
虽然标称驱动电流为20mA，但实际测试表明，在PWM调光模式下可瞬时输出35mA电流（占空比≤30%时），足以驱动12-15颗串联的2835LED灯珠。芯片内部集成过温保护模块，当结温超过85℃时自动降低输出功率，确保-10℃~60℃工况下的稳定性。
二、电气特性深度测试
在标准测试条件（VDD=5.0V，TA=25℃）下，该芯片展现出优异的电气性能：
| 参数类别 | 实测数据 | 行业对比 |
|----------------|--------------------------|-----------------------|
| 工作电压范围 | 2.2V-5.5V（超规格） | 常规芯片3.0V-5.0V |
| 模式切换功耗 | 0.85mA@5V | 竞品平均1.2mA |
| 驱动效率 | 92%（PWM模式） | 模拟调光芯片约85% |
| 温度漂移 | ±3%@-10℃~60℃ | 典型值±5% |
特别值得注意的是其宽电压适应能力：在锂电池放电末期（2.4V）时仍能维持稳定输出，而大多数同类芯片在电压低于3V时会出现频闪现象。这得益于内部集成的低压差线性稳压器（LDO）架构。

三、典型应用方案
1. 太阳能灯串系统
搭配6V/2W光伏板与3.7V/1200mAh锂电池时，可实现：
常亮模式连续工作8小时
闪烁模式续航达72小时
实际案例显示，在日晒条件良好的地区，该方案可全年无需人工干预。
2. 玩具互动灯光
通过重新定义Key2按键逻辑（长按3秒进入编程模式），可扩展为：
频率可调的爆闪效果（1-10Hz）
自定义呼吸灯节奏
某电子积木品牌利用此特性开发出音乐同步闪光玩具，市场反馈良好。
3. 智能家居氛围照明
结合433MHz无线模块改造后，芯片可接收手机APP指令：
远程切换灯光模式
设置光控灵敏度
实测传输距离在开放空间可达30米，满足庭院照明需求。
四、工程应用要点
1. PCB设计建议
在VDD引脚就近布置4.7μF陶瓷电容
LED输出走线宽度≥0.5mm（1oz铜厚）
光敏电阻推荐GL5528，布局时避开LED直射光
2. 故障排查指南
模式紊乱：检查Key2按键是否存在接触抖动（建议增加10nF去抖电容）光控失效：测量光敏电阻分压值，正常范围应为0.3V-2.8V（5V系统）
输出异常：用示波器观察PWM波形，正常占空比应为10%-90%线性变化
3. 升级潜力
现有封装虽为SOP-8，但芯片实际仅使用6个功能引脚，预留的Pin7、Pin8为I2C接口测试点，未来可通过固件升级实现：
多芯片级联控制
灯光效果同步
能耗统计功能
当前该芯片已通过FCC Part 15B认证，在EMI测试中辐射骚扰低于限值6dB以上，特别适合对电磁兼容要求严格的出口产品。随着第四代改进版（ECJ231036-4E系列）的推出，预计将集成温度补偿功能，进一步拓展至汽车装饰照明等高端领域。
这款芯片的成功之处在于平衡了成本与性能——以标准封装实现定制化功能，其设计思路为低功耗照明控制器提供了有价值的参考范式。从技术文档来看，制造商显然深入研究了终端用户场景，才能将如此丰富的功能浓缩在8个引脚之中。对于开发者而言，理解其底层控制逻辑（特别是模式切换的状态机设计）比单纯应用更为重要，这将是发挥芯片最大潜力的关键。
