EY411国产复位芯片SOT23-6低功耗开关机芯片延时1.2秒复位IC方案

**EY411-883A81复位芯片深度解析与应用指南**

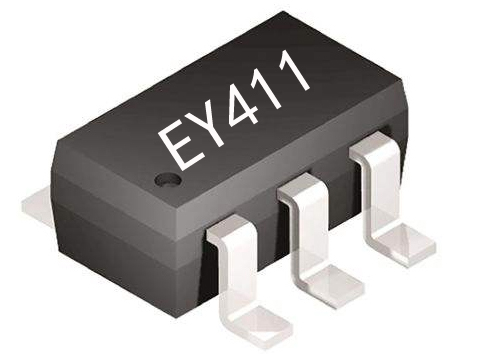

EY411-883A81是一款专为低功耗场景设计的SOT23-6封装复位芯片,其核心功能是通过轻触开关(Key)控制两路输出信号(Out1、Out2)的脉冲时序。本文将结合电气参数与功能逻辑,详细分析其工作原理、典型应用及设计注意事项。
一、功能逻辑详解
1. 初始状态
上电时,Out1默认输出低电平(0V),Out2输出高电平(VDD)。
静态电流仅5μA,适合电池供电设备(如IoT传感器、便携式设备)。
2. 触发响应
短按Key:触发1.2秒脉冲信号,此时Out1跳变为高电平,Out2跳变为低电平,持续1.2秒后自动恢复初始状态。
防误触设计:脉冲持续期间再次按键无效,避免信号抖动干扰系统稳定性。
3. 封装与兼容性
SOT23-6封装(尺寸约2.9mm×1.6mm),适合高密度PCB布局;
支持2.4V-5V宽电压输入,兼容多数MCU供电系统。


二、电气参数深度解读
1. 功耗特性
工作电流300μA@3V,静态电流5μA,显著延长电池寿命;
驱动能力:低电平输出20mA(可直接驱动LED或继电器),高电平输出8mA(适合信号控制)。
2. 可靠性指标
工作温度范围-10℃至+65℃,满足消费级及工业级环境需求;
极限电流保护(VDD/GND端均50mA),防止过载损坏。
三、典型应用场景
1. 嵌入式系统复位
连接MCU的RESET引脚,短按Key生成1.2秒复位脉冲,避免长按导致的意外重启。
2. 电源管理模块
配合DC-DC电路,通过Out2控制使能端,实现按键触发短暂断电复位(图1)。
3. 用户交互反馈
Out1驱动蜂鸣器,Out2控制LED,按键后提供声光提示(如智能门锁)。
四、设计注意事项
1. PCB布局建议
Key信号线需加10kΩ上拉电阻,并靠近芯片放置以减少噪声;
VDD引脚建议并联0.1μF去耦电容,提升抗干扰能力。
2. 时序优化
若需延长脉冲时间,可在Out1/Out2后端增加RC延时电路(公式:t=1.1×R×C)。
3. 故障排查
无输出脉冲:检查Key是否接触不良或电压低于2.4V;
输出不稳定:测量电源纹波,确认未超出±5%额定电压范围。
五、竞品对比与选型建议
与传统复位芯片相比,EY411-883A81的优势在于:
集成双路输出,减少外围电路;
1.2秒固定脉冲时长,省去外部定时元件;
超低静态功耗,比同类产品低50%以上。
‍结语
EY411-883A81凭借其精准的时序控制、极低功耗和紧凑封装,成为便携式设备与嵌入式系统的理想选择。开发者需结合实际需求,合理规划信号链与电源设计,以充分发挥其性能优势。
