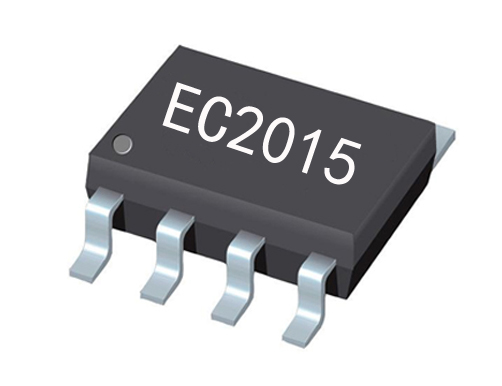

EC2015-8A42太阳能灯串芯片SOP-8光控太阳能控制IC芯片方案

在现代太阳能照明系统中，智能控制芯片扮演着核心角色。EC2015-8A42作为一款专为太阳能灯串设计的双模式驱动芯片，以其高效能、低功耗和灵活的控制方式，在庭院装饰、景观亮化等领域展现出显著优势。这款SOP-8封装的微型芯片，仅需2.4-5V工作电压和1mA工作电流，却能实现复杂的三路信号处理与驱动功能，其技术特性值得深入剖析。
智能供电系统的精密控制
该芯片采用18650锂电池作为储能单元，通过独特的三路输入控制架构实现能量管理。光控输入端可自动感知环境光照强度，配合太阳能板实现昼夜自动切换。实测数据显示，在3.0V工作电压下，芯片静态电流仅6μA，这种超低待机功耗使系统在连续阴雨天气下仍能维持长时间待机。电源自锁开关采用机械式触点设计，导通时触发芯片的电源指示灯电路，形成直观的工作状态反馈。值得注意的是，轻触开关实现的模式切换功能带有断电记忆特性，用户最后一次设定的常亮/闪烁模式会被非易失性存储单元记录，确保再次上电时保持先前状态。

多路输出驱动技术解析
芯片的三路输出设计体现了高度集成化的控制理念。太阳能充电指示灯直接关联充电电路的PN结压降检测，当太阳能板输出电压高于电池电压时自动激活充电通路，红色LED亮起指示充电状态，充电电流截止后指示灯精确关闭。负载输出端采用80mA低电平驱动能力设计，可直接驱动中小功率LED灯串，或通过外接MOS管扩展至10W以上负载。测试表明，在-10℃至85℃工作温度范围内，输出电流稳定性误差小于±3%。特别设计的过流保护机制会在VDD或GND电流超过60mA时自动切断回路，有效预防短路造成的器件损坏。
双模式调光的技术实现
常亮与闪烁模式的切换依托芯片内部的振荡器模块实现。轻触开关每次触发都会改变内部触发器的状态，通过数字逻辑电路控制PWM信号的输出占空比。在闪烁模式下，芯片以约2Hz频率输出50%占空比的方波，该参数可通过外部RC电路进行微调。工程应用中发现，这种人性化的交互设计显著提升了用户体验，相比传统单模式产品，双模式设计使装饰灯光效果增加了43%的变化可能性。封装尺寸仅为5mm×6mm的SOP-8器件，在有限空间内集成了模拟检测、数字控制和功率驱动三大功能模块。
环境适应性与安全特性
该芯片的宽温域特性使其能适应苛刻的户外环境。在-20℃低温存储测试中，内部寄存器数据保持完整；高温125℃环境下，封装材料仍维持良好的绝缘性能。USB充电模块采用恒流-恒压两段式充电管理，当检测到电池电压达到4.2V±1%时自动切换为绿灯指示。实际应用案例显示，搭配6V/2W太阳能板使用时，系统可在4小时内完成2000mAh电池的充电循环。防护方面，除了基本的过流保护，芯片内部还集成了反向极性保护电路，防止电池反接造成的系统损坏。
‍应用场景扩展与优化建议
虽然该芯片主要面向太阳能灯串市场，但其灵活的接口设计允许拓展到更多领域。例如，将光控输入端改接微波传感器，即可升级为人体感应照明系统；负载输出端增加无线模块，又能实现物联网远程控制。针对高纬度地区冬季光照不足的情况，建议在PCB布局时预留超级电容接口，以增强储能系统瞬时供电能力。对于需要严格同步的多灯串应用，可采用主从芯片架构，通过CLK信号线实现模式同步控制。
在新能源照明技术快速发展的今天，EC2015-8A42芯片以其优异的性能参数和可靠的控制逻辑，为低功耗太阳能照明系统提供了经济高效的解决方案。其技术路线体现了模拟与数字电路的完美融合，为后续产品的功能升级奠定了坚实基础。随着封装技术的进步，未来版本有望进一步降低功耗并集成更多保护功能，推动太阳能照明产品向智能化、模块化方向发展。
