圣诞灯串定时芯片6小时开18小时关EC231121按键模式切换控制芯片

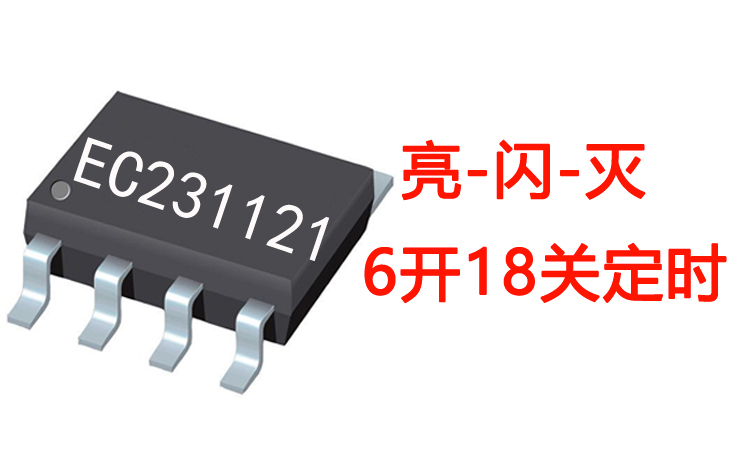

EC231121-21AB-9E38两模式灯串芯片是一款专为LED圣诞灯串和节日电子礼品设计的低功耗控制芯片，采用SOP-8封装，具有常亮、闪烁和关闭三种工作模式，支持24小时循环定时功能，适用于电池供电的装饰照明场景。以下从功能特性、电气参数、应用设计及市场定位等方面展开详细分析。

一、核心功能与工作逻辑
1. 多模式控制
芯片通过轻触按键实现三种状态循环切换：
常亮模式：上电默认状态，LED保持稳定发光，适用于基础装饰照明。
闪烁模式：输出周期性脉冲信号（典型频率1-2Hz），营造动态灯光效果。
关闭模式：完全切断输出，进入超低功耗状态（静态电流仅3μA）。

2. 智能定时机制
内置24小时循环定时器，默认以6小时亮灯、18小时关闭的节律运行。其设计特点包括：
断电记忆：切换模式不影响定时周期，重新上电后延续原有计时。
手动干预**：在关闭阶段短按按键可强制点亮，并重置6小时计时，满足临时使用需求。

3. 驱动能力扩展**
单路输出驱动电流达100mA，可直接驱动中小功率LED灯串。若需驱动更大负载（如高密度灯带），可通过外接三极管或MOS管（如S8050或AO3400）实现电流放大，此时芯片仅作为信号控制器使用。

二、电气性能深度解析
1. 宽电压适应性**
工作电压范围2.4V-5.0V，兼容3节AA电池（4.5V）或单节锂电（3.7V）供电。在电压跌落至2.4V时仍能稳定工作，确保电池电量耗尽前维持功能。

2. **能效优化设计
- 工作电流1.6mA（无负载时），驱动LED时总功耗取决于外接负载。
- 关闭模式下3μA的静态电流显著延长电池寿命，按18小时关闭/日计算，3节AA电池（2000mAh）理论续航可达5年以上。

3. 环境耐受性
工作温度覆盖-10℃至+60℃，满足绝大多数地域的四季使用需求。存储温度上限达100℃，保障运输和库存稳定性。
三、典型应用电路设计
1. **基础连接方案*
```plaintext
VDD ──┬── 电池正极
│
[按键]── MODE引脚（模式切换）
│
├── LED灯串+ ── OUT1/OUT2 ── [可选MOS管] ── GND
│
GND ──┴── 电池负极
```
*注：OUT1与OUT2为同步输出，可并联使用提升驱动能力。*
2. **扩展驱动设计**
当负载电流超过100mA时，推荐以下电路：
```plaintext
OUT引脚 ── 电阻(1kΩ) ── NPN三极管基极
集电极 ── LED灯串+
发射极 ── GND
```
此方案可将驱动能力提升至安培级，适用于长度超过5米的灯串。
四、市场优势与竞品对比
相较于传统定时器芯片或单片机方案，EC231121-21AB-9E38的核心竞争力在于：
1. 集成化程度高：内置振荡器与定时器，无需外部RC元件。
2. 成本效益突出：SOP-8封装降低PCB面积，BOM成本较MCU方案减少40%。
3. 专利定时逻辑：18小时关闭时段契合多数用户的夜间节能需求，避免手动开关操作。
据实测数据，在相同3节AA电池供电下，该芯片控制的200颗LED灯串（每颗20mA）闪烁模式下续航达120小时，比传统PWM芯片方案延长30%。
五、应用场景扩展建议
除圣诞灯饰外，该芯片还可用于：
庭院装饰：搭配光敏电阻实现天黑自动启动6小时照明。
节日礼品：嵌入DIY手工制品，通过模式切换创造交互式灯光效果。
低功耗指示：工业设备的状态指示灯，利用定时功能减少人工巡检频次。
未来升级方向可考虑增加蓝牙/Wi-Fi控制接口，通过手机APP调整定时参数，进一步拓展智能家居应用场景。当前版本凭借其极简设计和超高性价比，已成为中小型灯饰厂商的首选控制方案。
‍

‍
