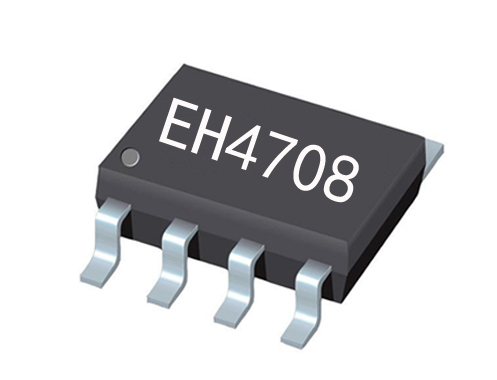

EH4708按键切换多档定时开关芯片 2-4-6-8-12小时延时芯片低功耗SOP-8

在现代智能控制领域，定时芯片作为核心元件广泛应用于各类自动化设备中。EH4708-E384-7619五档定时芯片凭借其精准的时间控制、低功耗特性以及紧凑的封装设计，成为植物生长灯、电源管理等领域的高性价比解决方案。本文将深入解析该芯片的技术特点、应用场景及电气性能，为工程师和爱好者提供全面参考。
一、核心功能与操作逻辑
该芯片采用DC3.7V锂电池供电，通过轻触按键实现六路输出控制：其中四路为LED状态指示灯，两路为同步负载输出（高/低电平各一路）。其独创的五档定时循环系统（2/4/8/12小时定时及24小时常亮模式）通过短按按键顺序切换，每档对应独立LED指示灯。操作逻辑采用闭环设计：上电待机状态下，首次短按启动2小时定时，后续每次短按依次切换至更长定时档位，最终循环至关闭状态。值得注意的是，芯片具备断电记忆功能，重新上电后触发按键可恢复上次设定的定时模式，大幅提升了用户体验的连贯性。
二、电气性能深度解析
在5V标准工作电压、25℃环境温度下测试表明，该芯片展现出优异的能效比：
宽电压适应性：支持2.4-5V工作电压范围，可兼容多种电源方案
超低静态功耗：仅5μA的待机电流显著延长了电池寿命
平衡的驱动能力：高低电平输出均提供8-15mA驱动电流，可直接驱动中小功率负载
工业级环境耐受性：-20℃至+85℃的工作温度范围，配合-40℃至+100℃的存储温度范围，确保在恶劣环境下稳定运行
过载保护机制方面，VDD与GND端均设置50mA极限电流保护，有效防止短路损坏。实测数据显示，在3.7V标称电压下，工作电流稳定在1.5mA左右，配合SOP-8封装的热传导特性，连续工作时温升控制在安全范围内。

三、典型应用场景
1. 智能植物生长系统
通过连接光敏传感器，配合24小时常亮模式，可构建自适应光照方案。例如在2小时定时档位下，芯片可驱动LED植物灯在幼苗期提供间歇补光，而12小时档位则适用于开花期的长时照明需求。
2. 节能电源管理
在智能插座等产品中，利用高低电平双路输出特性，可同时控制主电路和状态显示。当设置为8小时定时时，高电平输出端驱动继电器切断电源，低电平端同步点亮红色警示灯，实现用电设备的时段管理。
3. 工业设备时序控制
芯片的精准定时功能可用于小型生产设备的作业周期控制。如包装机械的间歇运作、实验室设备的定时搅拌等场景，通过不同定时档位组合实现复杂的工作循环。
四、设计优化建议
1. PCB布局要点
建议在VDD引脚就近布置0.1μF去耦电容，负载输出端串联220Ω限流电阻以保护LED器件。对于大功率负载驱动，应外接MOSFET或继电器扩展电流能力。
2. 低功耗设计技巧
在电池供电场景下，可选用低静态电流的LDO稳压器（如HT7333）构成电源模块，配合芯片的5μA待机电流，可使纽扣电池续航时间达数月之久。
3. 抗干扰措施
在工业环境应用时，建议在按键输入端增加RC滤波电路（典型值：10kΩ+0.01μF），并采用屏蔽线连接远程按键，避免误触发。
‍五、市场竞品对比
相较于传统555定时电路，EH4708-E384-7619在集成度方面具有明显优势：单芯片实现多档定时切换，节省了外部阻容元件。与同类可编程定时IC相比，其固化的工作模式降低了开发门槛，特别适合快速量产需求。不过需注意，对于需要秒级精度的应用场景，建议外接DS1302等专用时钟芯片进行补充。
随着物联网技术的发展，该芯片可进一步与无线模块结合，通过MCU的I/O口模拟按键信号，升级为远程可控的智能定时系统。其扎实的电气参数和灵活的应用扩展性，使之在消费电子与工业控制领域持续保有竞争力。未来若加入PWM调光功能，或将开辟更广阔的市场空间。
