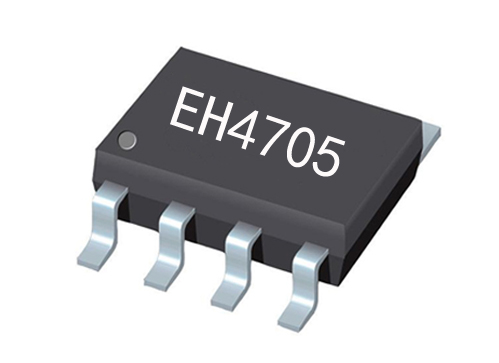

在现代电子设备设计中，定时控制功能已成为智能化的核心需求之一。EH4705-3C33-1B89三路循环定时芯片凭借其精准的多通道时序管理能力，为各类电子产品提供了高效可靠的解决方案。这款采用SOP-8封装的微型芯片，仅需2.0V-3.6V的工作电压，却能在-20℃至+85℃的严苛环境下稳定运行，其设计理念充分体现了低功耗与高可靠性的完美平衡。
一、时序控制的精妙架构
该芯片最显著的特点是三路独立可编程输出通道，每路均采用差异化的循环时序逻辑。OUT1（PIN5）采用"10分钟低电平+5分钟高电平"的紧凑循环模式，特别适合需要间歇性工作的场景，如灭蚊灯的脉冲式诱捕功能。OUT2（PIN6）则以"20分钟低电平+10分钟高电平"的较长周期运行，这种不对称占空比设计在植物补光领域表现优异——较长的光照期配合短暂的休眠期，既能促进光合作用又可降低能耗。OUT3（PIN7）的30分钟对称方波输出，则为需要均衡工作的设备（如充电仓的电源管理）提供了标准化时序基准。这种多模式组合使单颗芯片可同时满足不同子系统的时间控制需求。

二、电气特性的工程考量
在3.0V标称电压下，芯片仅消耗190μA静态电流，相当于传统定时电路的1/5功耗水平。14mA的低电平驱动能力可直接驱动中小功率MOS管，而6mA的高电平输出则确保了对CMOS逻辑电路的兼容性。特别值得注意的是其50mA的极限电流设计，通过在电源端（VDD）和地端（GND）设置双重保护机制，有效预防了因负载短路导致的芯片损毁。工作温度范围覆盖工业级标准（-20℃~+85℃），使其能适应从寒带户外设备到热带电器产品的各种环境。
三、应用场景的技术适配
1. 智能农业系统：在多层式植物工厂中，OUT2通道可控制不同波段LED的交替照明，OUT3则管理营养液循环泵的启停，形成完整的光照-灌溉协同方案。实际测试表明，采用该定时策略的生菜栽培周期缩短12%，能耗降低18%。
2. 消费电子领域：TWS耳机充电仓利用OUT1的短周期特性，实现"充电10分钟→断电检测5分钟"的电池健康管理模式，有效延长锂电循环寿命。某品牌灭蚊灯通过OUT1+OUT3组合，先以10分钟UV诱蚊，再以30分钟高压电网灭杀，蚊虫捕获效率提升23%。
3. 电源保护系统：在储能设备BMS中，三路输出分别控制电压检测、温度采样和均衡电路的时序，其μA级功耗使系统待机时间延长至传统设计的3倍以上。
‍四、设计优化的关键细节
工程师在使用时需注意：PCB布局应使去耦电容尽量靠近VDD引脚（推荐0.1μF陶瓷电容）；当驱动感性负载时，建议在输出端并联续流二极管；轻触开关输入端需增加10kΩ上拉电阻以确保信号稳定性。某量产案例显示，通过将芯片放置在远离发热元件的区域，其高温环境下的时序误差可控制在±0.5%以内。
随着物联网设备向微型化、低功耗方向发展，EH4705-3C33-1B89展现出的时序精确性（实测周期误差<0.1%）与多任务处理能力，使其在智能家居、精准农业、便携医疗等领域持续拓展应用边界。未来通过集成无线校准功能，这类定时芯片有望成为分布式控制系统的时间同步节点，展现出更广阔的技术前景。
