EH4A02超低功耗循环定时芯片SOP-8看门狗自动复位延时IC方案

芯片功能详解

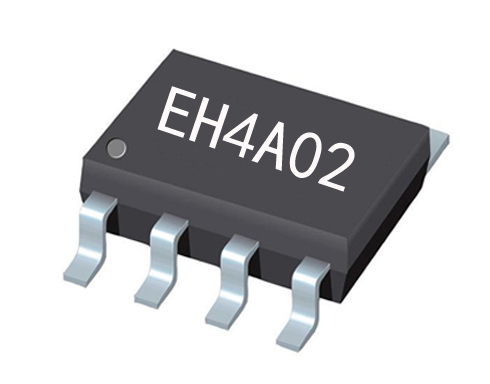

EH4A02-3E69-2BFE循环定时芯片是一款专为低功耗定时控制设计的集成电路，采用SOP-8封装，适用于各类需要周期性定时控制的场景。该芯片通过两个轻触按键实现灵活的控制功能，能够精准管理马达和指示灯的定时工作。
核心控制逻辑：
1. 上电初始状态为待机模式，不激活任何输出
2. 通过KEY1实现系统启停控制：
长按2秒激活系统
开机后默认状态为指示灯间歇闪烁模式（每2秒亮200ms）
3. 通过KEY2实现马达定时控制：
短按启动马达工作并开始计时
运行中短按可停止马达并记忆当前工作时间
无操作时默认5分钟自动停止
定时工作机制
该芯片采用智能循环定时算法，具有以下工作特点：
基本定时模式：
用户可设定1-5分钟的工作时长
系统自动计算剩余时间补足24小时周期
例如：设定2分钟工作→23小时58分待机→自动循环
缺省工作模式：
未设定具体时间时默认5分钟工作周期
对应23小时55分的待机时间
保持严格的24小时循环节律

电气特性分析
电源管理：
宽电压工作范围：2.4-5V（推荐3.7V）
超低静态功耗：仅3μA
工作电流：0.6mA（典型值）
驱动能力：
| 参数 | 指标 |
|------|------|
| 低电平驱动 | 30mA(max) |
| 高电平驱动 | 10mA(max) |
环境适应性：
工作温度：-10℃～+60℃
储存温度：-20℃～+100℃
适合18650电池供电系统
典型应用电路
建议采用以下外围电路配置：
1. 电源滤波：10μF电解电容并联0.1μF陶瓷电容
2. 按键电路：10kΩ上拉电阻，0.1μF消抖电容
3. 输出驱动：
马达：建议加装MOSFET驱动电路
LED：串联限流电阻（根据工作电压计算）
使用注意事项
1. 电池选择：
推荐使用带保护板的18650锂离子电池
注意保持工作电压在2.4V以上
2. 定时精度：
内置RC振荡电路，精度约±1%
对精度要求高时建议外接32.768kHz晶振
3. EMC设计：
马达线路建议增加续流二极管
长距离布线时加装磁珠滤波
4. 低功耗优化：
不使用的IO口应设置为输出低电平
减少板级漏电流路径
故障排查指南
常见问题及解决方法：
| 现象 | 可能原因 | 解决方案 |
|------|----------|----------|
| 无法开机 | 电池电压不足 | 检查电压≥2.4V |
| 按键无响应 | 接触不良 | 检查按键焊接 |
| 定时不准 | 电源波动 | 加强电源滤波 |
| 马达不转 | 驱动电流不足 | 检查负载电流 |
进阶应用建议
1. 多芯片级联：
可通过IO扩展实现多路独立定时
建议采用I2C总线进行通信
2. 智能唤醒：
配合光敏电阻实现光照触发
可扩展人体红外感应功能
3. 数据记录：
外接EEPROM存储工作时间日志
通过串口输出运行状态
该芯片凭借其优异的功耗控制和灵活的定时功能，特别适合应用于智能家居控制、农业自动化设备、工业定时装置等领域。其紧凑的封装和简单的外围电路需求，使产品开发周期大幅缩短。
