EH4702手电筒控制芯片 户外露营灯调光芯片SOS爆闪灯IC方案

EH4702-3132-2BDF手电筒控制芯片是一款专为便携式照明设备设计的高效智能控制芯片，其多功能性和低功耗特性使其成为LED手电筒、户外应急灯、露营灯等产品的理想选择。以下从功能特性、电气参数、应用场景及技术优势等方面展开详细解析。
一、功能特性：智能调光与安全保护
1. 多模式循环调光
  芯片采用轻触按键控制，支持四档亮度循环切换：
短按一次：中亮模式（60%输出）
短按二次：低亮模式（35%输出）
短按三次：爆闪模式（8Hz频率，60%占空比）
短按四次：关闭
  长按2秒可直接触发高亮模式，短按退出，满足突发强光需求，适用于户外探险等场景。
2. 低电检测与充电管理
当电池电压低于2.8V时，芯片触发保护机制，红灯快闪5次后自动关机，避免电池过放。
充电状态可视化：充电中红灯常亮，充满切换绿灯，用户可直观掌握充电进度。
3. 低功耗设计
  静态电流仅5μA，待机功耗极低，显著延长电池续航。工作电流1mA，驱动能力达20mA（低电平）/14mA（高电平），兼容多种LED负载。

二、电气参数：稳定与宽适应性
电压范围：2.4V-5.0V，适配3.7V锂电池，兼容常见移动电源供电。
温度耐受：工作温度-10℃至+60℃，储存温度-20℃至+100℃，确保极端环境下的可靠性。

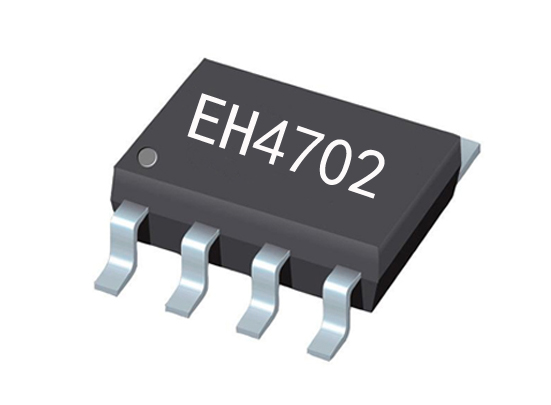

封装形式：SOP-8封装，体积小巧，便于集成到紧凑型灯具设计中。
三、应用场景扩展
1. 户外照明设备
  适用于野营灯、登山手电筒等，爆闪模式可作紧急信号使用，高亮模式满足夜间搜索需求。
2. 应急照明系统
  低电保护功能保障灾害场景下的长时间待机，充电指示提升设备管理效率。
3. DIY电子项目
  开发者可利用其多路输出特性，扩展至自行车灯、警示灯等创意应用。
四、技术优势与竞品对比
相比传统手电筒控制芯片，EH4702-3132-2BDF的突出优势在于：
智能化控制逻辑：通过短按/长按组合实现复杂功能，减少外围电路设计难度。
高集成度：集成充电管理、低电检测于一体，降低BOM成本。
能效比优化：动态调整输出电流，平衡亮度与能耗，延长锂电池寿命。
五、设计参考与开发建议
根据EEWorld技术社区的设计案例（如LED驱动电路优化方案），建议：
1. PCB布局：将芯片靠近电池接口以减少压降，高频信号线远离模拟电路。
2. 散热处理：长时间高亮模式下需增加散热铜箔，避免结温超过限值。
3. 兼容性测试：搭配不同品牌锂电池时需验证低电检测阈值准确性。
‍结语
EH4702-3132-2BDF芯片以精准的控制逻辑、可靠的保护机制和灵活的扩展性，为便携照明设备提供了高性能解决方案。其低功耗特性尤其适合新能源趋势下的绿色设计需求，未来可通过OTA升级或物联网接口进一步拓展智能控制场景。
