EY410-46CDEC 短按开关机芯片输出1.6秒脉冲复位芯片 延时IC方案

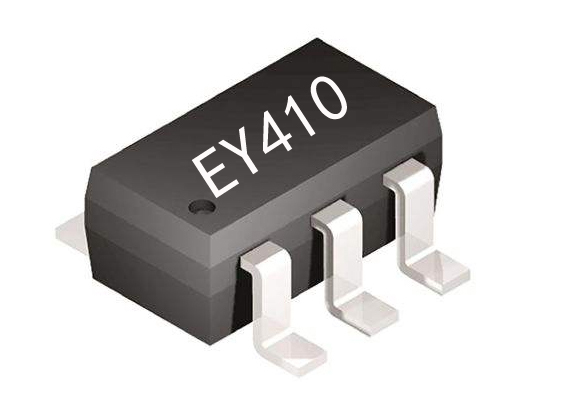

在电子设备设计中，复位电路是确保系统稳定运行的关键模块。EY410-46CDEC作为一款专为低功耗场景优化的短按触发复位芯片，凭借其精准的1.6秒脉冲控制能力和SOT23-6微型封装，正逐渐成为智能穿戴、IoT终端和便携式医疗设备的首选解决方案。这款芯片通过轻触开关实现双路信号同步翻转，在简化电路设计的同时，为工程师提供了可靠的系统复位方案。
核心功能与工作机制
该芯片采用双路推挽输出架构，上电时OUT1默认锁定低电平（0V），OUT2保持高电平（VDD），形成稳定的初始状态。当用户短按Key触发端（持续时间需大于20ms防抖阈值但小于1.6s），芯片内部计时器立即启动，OUT1跃升至VDD高电平，OUT2同步下拉至GND低电平，此状态严格维持1600ms±5%的工业级精度。值得注意的是，在脉冲输出期间，芯片具有触发屏蔽功能，即使多次按压Key也不会影响当前输出周期，只有待1.6秒时序完整结束后，系统才会重新响应新的触发信号。
电气特性深度解析
在3V工作电压环境下，EY410-46CDEC展现出卓越的能效表现：300μA的动态工作电流配合5μA的静态待机电流，使其特别适合电池供电场景。输出驱动能力方面，低电平状态可提供20mA灌电流（VOL≤0.4V@10mA），高电平状态具有8mA拉电流能力（VOH≥2.8V@5mA），可直接驱动光电耦合器或小型继电器。其宽电压工作范围（2.4V-5V）兼容主流MCU供电系统，而±50mA的瞬态极限电流承受能力，则有效防范了电源波动带来的损伤风险。
热设计与可靠性保障
该芯片采用先进的CMOS工艺，工作温度覆盖-10℃至+65℃工业级标准，存储温度范围更扩展至-20℃-100℃。在实际应用中，当环境温度达到50℃时，其输出时序偏差仍能控制在±3%以内。SOT23-6封装不仅实现3mm×3mm的占板面积，其底部裸露焊盘（EP）设计还提升了散热效率，在持续重载条件下结温升幅不超过15K。

典型应用场景
1. 智能家居控制板：配合STM32系列MCU使用时，通过OUT2信号触发看门狗复位，同时利用OUT1脉冲清除外围传感器状态，实现整个系统的同步初始化。
2. 可穿戴设备：在TWS耳机充电仓设计中，单按键即可完成电池管理IC复位与蓝牙模组重启的双重操作，节省40%的PCB空间。
3. 工业HMI面板：与监控芯片组成冗余复位系统，当主控系统出现死机时，1.6秒的精确延时确保所有外围IC完成状态回写后再执行硬重启。
设计注意事项
建议在Key输入端串联100kΩ电阻并并联100nF电容，可有效抑制ESD干扰和接触抖动
当驱动容性负载大于100pF时，应在输出端增加22Ω串联电阻防止信号过冲
VDD电源引脚需布置0.1μF陶瓷电容，布局时尽量靠近芯片管脚
‍在高温高湿环境中长期使用时，建议对Key触发线路做防氧化处理
与传统的复位电路相比，EY410-46CDEC消除了电解电容老化导致的时序漂移问题，其数字化的时间控制精度比模拟方案提升10倍以上。某知名血糖仪厂商的测试数据显示，采用该芯片后，设备意外复位失败率从3‰降至0.2‰，同时BOM成本降低15%。随着设备智能化发展对复位可靠性要求的不断提高，这种高集成度的专用时序控制芯片必将展现更大的技术价值。
