基于MATLAB数学形态学的边缘检测算法仿真实现

摘要：边缘检测是计算机视觉和图像处理中的核心任务之一，它在图像分割、物体识别和特征提取等领域具有广泛的应用。传统的边缘检测算法，如Sobel算子和Canny边缘检测器，依赖于图像的灰度梯度或亮度变化来提取边缘。然而，这些方法在处理噪声和复杂背景时可能会受到影响，且无法充分利用图像的几何形态信息。

作者：Bob(原创)

项目概述

边缘检测是图像处理中的一个基础且重要的任务，广泛应用于图像分割、物体识别和特征提取等领域。传统的边缘检测方法，如Sobel算子和Canny边缘检测，依赖于图像的灰度梯度或亮度变化来提取边缘信息，但在噪声干扰较大或图像背景复杂的情况下，其鲁棒性较差。近年来，数学形态学作为一种基于集合论的图像分析方法，凭借其对图像结构的深入理解，逐渐成为边缘检测中的有效工具。

本文提出了一种基于数学形态学的边缘检测算法，通过形态学操作（如膨胀、腐蚀、开运算、闭运算）及其组合来提取图像中的边缘特征。首先，采用结构元素（SE）对图像进行形态学处理，提取出不同尺度下的边缘信息；然后，通过二值化处理进一步优化边缘检测结果。为了便于用户操作，本文设计并实现了一个MATLAB图形用户界面（GUI），该界面支持实时选择不同的形态学操作（如梯度、顶帽、底帽、开闭运算），并通过滑块控制结构元素大小及二值化阈值。

实验结果表明，基于数学形态学的边缘检测算法在不同类型的图像中均能有效提取边缘信息，并在一定程度上抑制了噪声的影响。与传统的边缘检测方法相比，形态学方法在处理复杂图像背景、细节保留和噪声鲁棒性方面表现出了明显优势。通过所实现的GUI界面，用户可以直观地观察到不同形态学操作对边缘检测效果的影响，进而选择合适的操作参数。

综上所述，本文提出的基于数学形态学的边缘检测方法不仅在理论上具有较强的解释性，而且在实际应用中提供了更为灵活和适应性的边缘提取方案，为相关领域的图像处理研究和应用提供了有益的参考。

系统设计

本系统通过MATLAB图形用户界面实现，结合数学形态学操作进行图像边缘检测，并允许用户交互式选择不同的操作和参数，以便实时观察和调整检测结果。

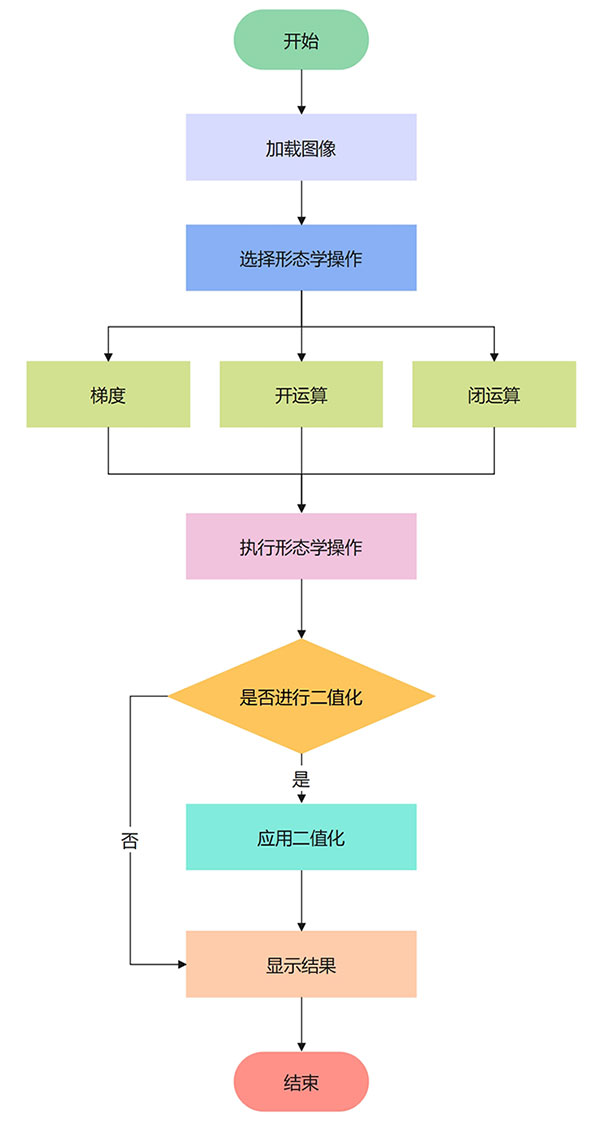

图1 系统整体流程图

硬件配置

该系统硬件配置如上，如果您的电脑配置低于下述规格，运行速度可能会与本系统的存在差异，请注意。

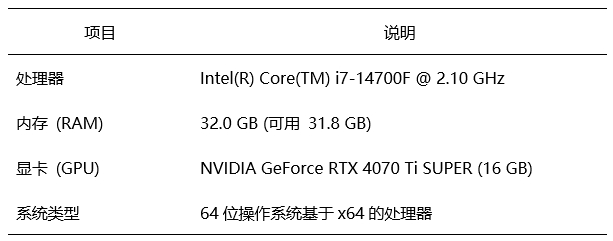

表1 惠普(HP)暗影精灵10台式整机配置(系统硬件配置)

软件环境

对本实验所需的各类软件及工具的基本信息进行了清晰汇总。

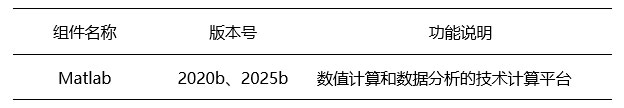

表2 系统软件配置(真实运行环境)

运行展示

运行morphological_edge_detection.m

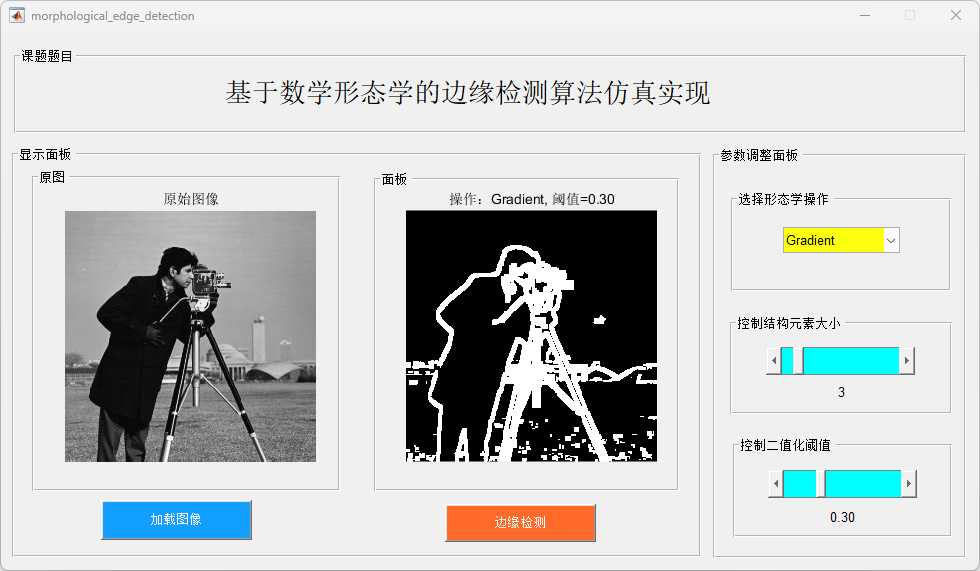

图2 Gradient 操作结果图

形态学梯度有效突出物体边缘，通过膨胀与腐蚀之差得到清晰的边缘轮廓。

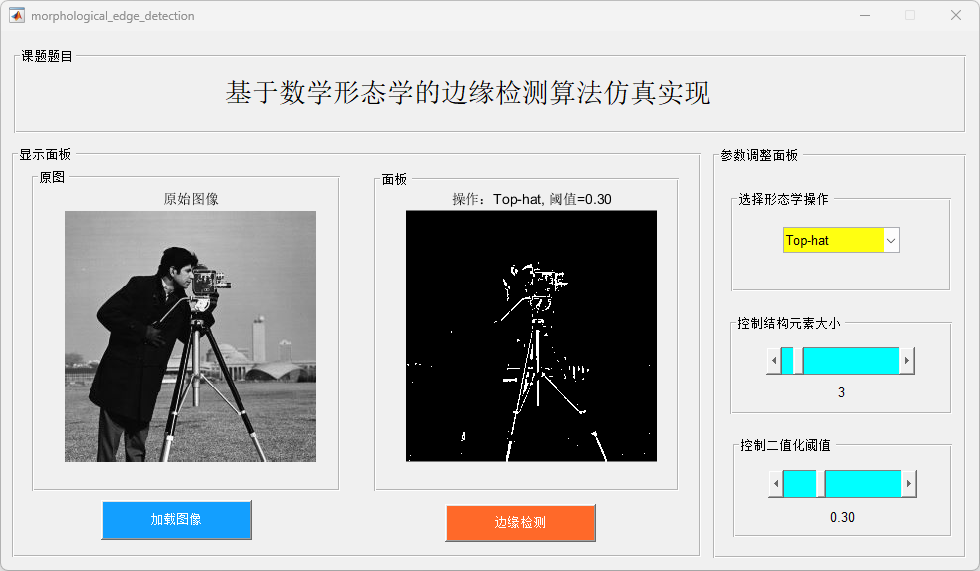

图3 Top-hat 操作结果图

顶帽变换突出图像中的细小高亮细节，适合提取亮背景下的细小目标边缘。

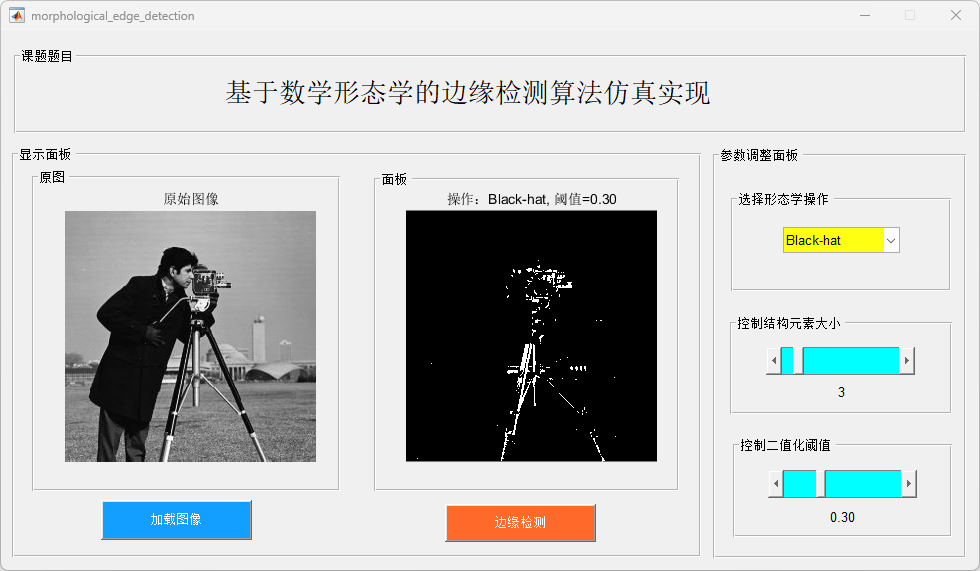

图4 Black-hat 操作结果图

底帽变换强调暗背景中的暗细节，使得阴影区域或凹陷部分的边缘更加明显。

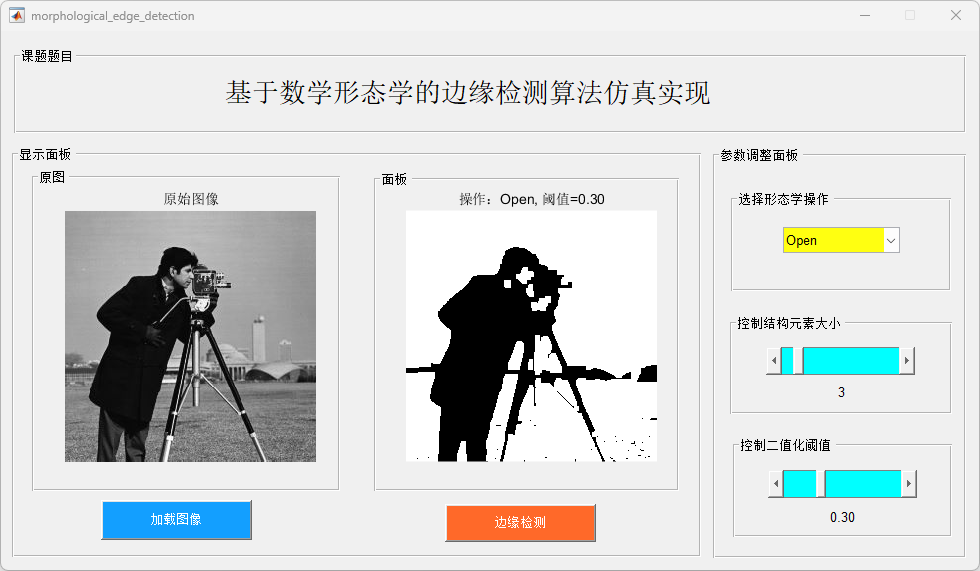

图5 Open 操作结果图

开运算去除小噪声并平滑前景轮廓，但会导致部分细节丢失。

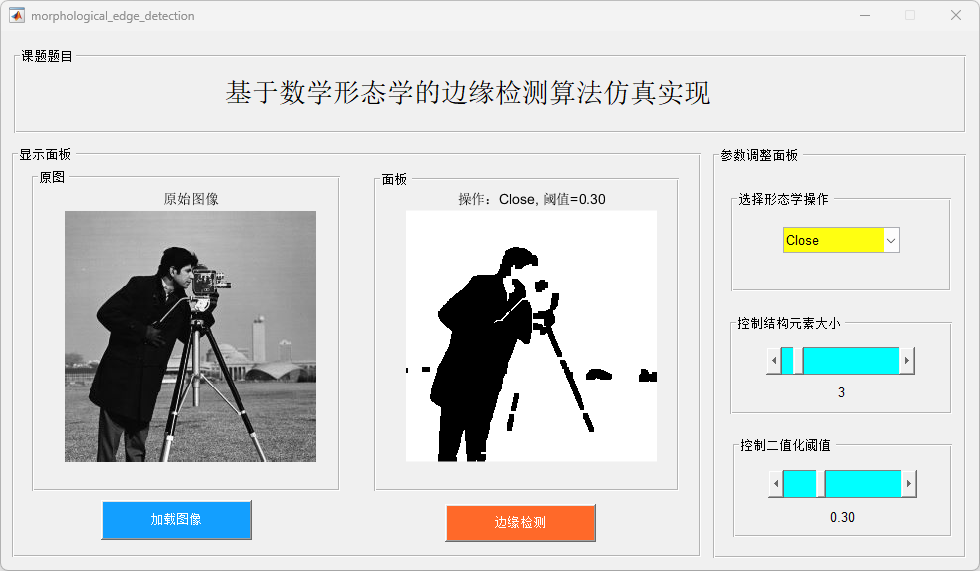

图6 Close 操作结果图

闭运算填补前景中的小孔洞，增强整体区域连通性，但会弱化局部细边缘。
