Design contains shelved or modified (but not repoured) polygons. The result of DRC is not correct.

已于 2022-03-21 16:19:10 修改
阅读量8.5k 收藏 7
点赞数
CC 4.0 BY-SA版权
分类专栏： # Bug收集 文章标签： 经验分享
于 2022-03-21 16:01:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Code_Farmer_007/article/details/123637584
在Altium Designer（AD）的PCB设计中遇到'DRC'错误，问题主要涉及丝印与焊盘、丝印之间的距离不合规。通过分析原因，发现在设计规则中调整相应距离设置为0mil后，应用并确认更改，可以成功解决这个问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

首先翻译一下英文意思from百度翻译

Design contains shelved or modified (but not repoured) polygons. The result of DRC is not correct.
设计包含搁置或修改（但不重新放置）的多边形。DRC的结果是不正确的。

原因分析：

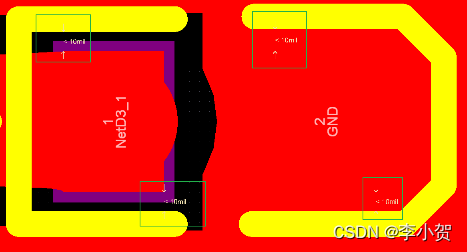

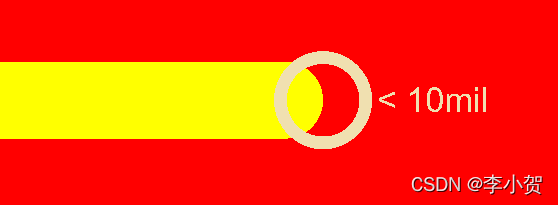

出现这样报错的，可以在AD的PCB界面看到报警的地方在哪里，如下图
报警的地方有2个： 1.丝印与焊盘之间的距离报警 2.丝印与丝印之间或者丝印本身距离报警

在这里插入图片描述
在这里插入图片描述

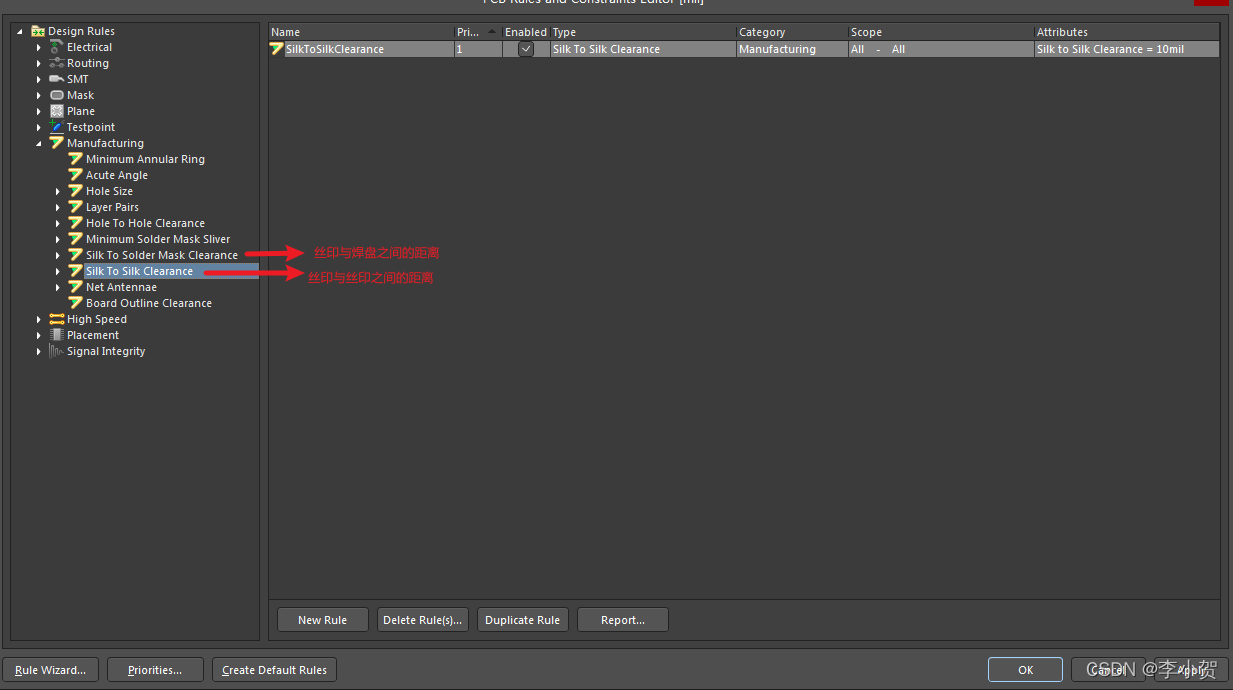

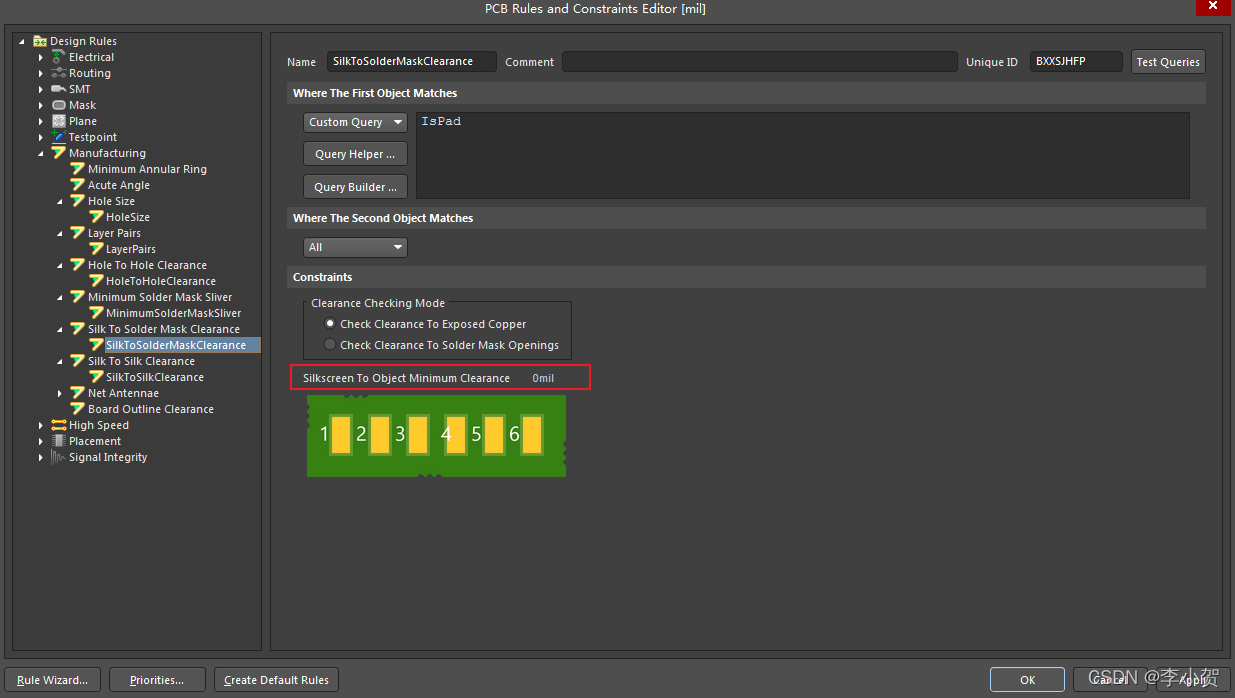

解决方法：在规则里面找到下图选项，把相应的距离修改一下即可
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

如上图所示，当你修改为相应的距离值=0mil 后，点Apply(应用) ，然后再点击(OK)

BUG解决了
