在Keil5中，开发者遇到相同程序在不同工程下运行结果不同的情况。通过检查发现，问题出在Debug设置和MicroLIB选项上。正确操作为：在Debug设置中将Reset选项改为HW RESET，Target界面下勾选Use MicroLIB。完成这些修改并重新编译下载后，开发板上的LED灯成功被点亮。

一、项目背景

学习STM32F407开发板，用寄存器方式点亮LED灯。
照着开发文档敲的的代码，编译成功，下载也显示成功，下载器fireDAP亮灯，
但是开发板上的LED灯不亮。
然后用开发板提供的官方程序，点击下载后，可以点亮LED。

一开始怀疑时自己代码有错误，然后我就直接把自己的代码用记事本先保存起来，然后复制官方的代码过来当前工程，下载程序，依然无法点亮LED。
那就说明跟程序无关，应该时跟Keil工程的配置有关。
于是打开魔术棒检查。

在这里插入图片描述


/*
	使用寄存器的方法点亮LED灯
  */
#include "stm32f4xx.h"


/**
  *   主函数
  */
int main(void)
{
	/*开启 GPIOA 时钟，使用外设时都要先开启它的时钟*/
	RCC_AHB1ENR |= ((unsigned int)1<<0);

	/* LED 端口初始化 */

	/*GPIOA MODER15清空*/
	GPIOA_MODER  &= ~( (unsigned int)0x3<< (2*15));
	/*PA15 MODER15 = 01b 输出模式*/
	GPIOA_MODER |= ((unsigned int)1<<2*15);

	/*GPIOA OTYPER15清空*/
	GPIOA_OTYPER &= ~((unsigned int)1<<1*15);
	/*PA15 OTYPER15 = 0b 推挽模式*/
	GPIOA_OTYPER |=((unsigned int)0<<1*15);

	/*GPIOA OSPEEDR15清空*/
	GPIOA_OSPEEDR &= ~((unsigned int)0x3<<2*15);
	/*PA15 OSPEEDR15 = 0b 速率2MHz*/
	GPIOA_OSPEEDR |= ((unsigned int)0<<2*15);

	/*GPIOA PUPDR15清空*/
	GPIOA_PUPDR &= ~((unsigned int)0x3<<2*15);
	/*PA15 PUPDR15 = 01b 上拉模式*/
	GPIOA_PUPDR |= ((unsigned int)1<<2*15);

	/*PA15 BSRR寄存器的 BR15置1，使引脚输出低电平*/
	GPIOA_BSRR |= ((unsigned int)1<<16<<15);

	/*PA15 BSRR寄存器的 BS15置1，使引脚输出高电平*/
//	GPIOA_BSRR |= ((unsigned int)1<<15);

	while(1);

}

// 函数为空，目的是为了骗过编译器不报错
void SystemInit(void)
{
}

/*********************************************END OF FILE**********************/

二、最后解决BUG的的操作如下：

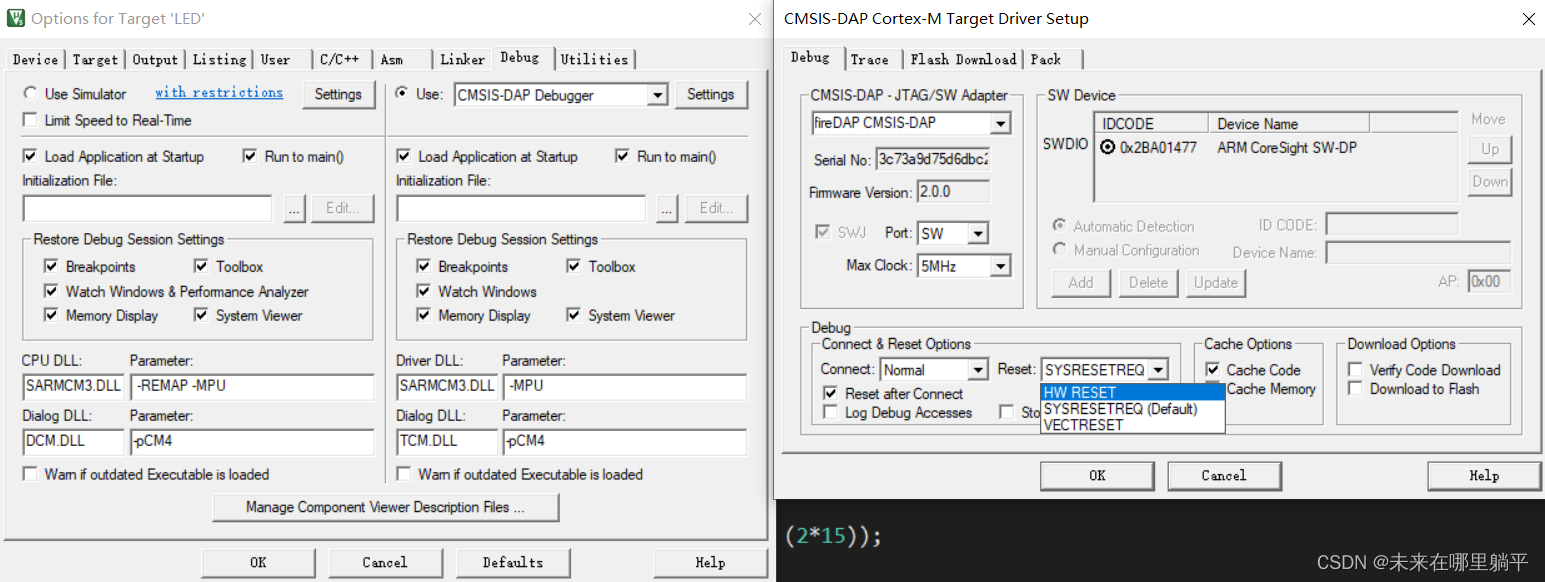

先转到界面Debug->Settings
然后把界面下面的Reset选项选由SYSRESETREQ(default)改成HW RESET
在这里插入图片描述

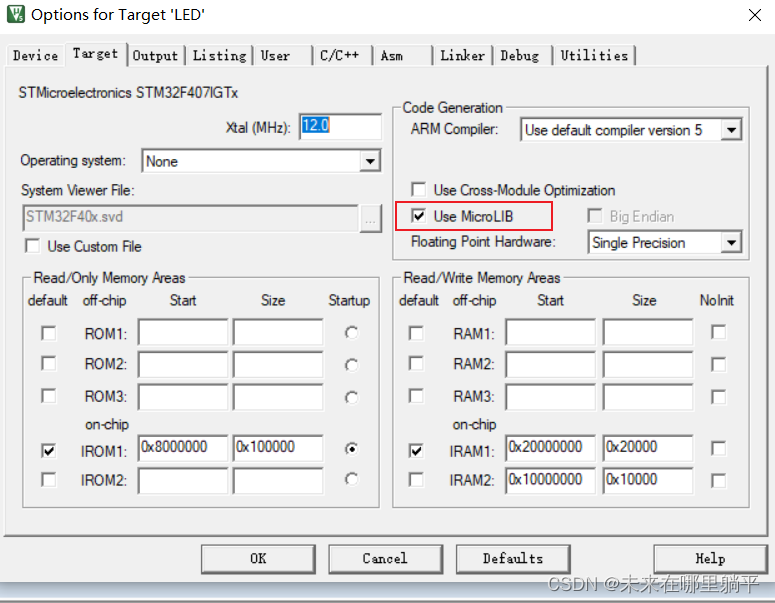

接着转到界面Target界面下，把Use MicroLIB打钩✔

然后再重新编译和下载程序，开发板上的LED灯终于点亮了！！
