规则检查报错：Your board contains 1 shelved polygon - copper connectivity will not be reported correctly. U

一、问题描述

  PCB进行规则检查时，报错：Your board contains 1 shelved polygon - copper connectivity will not be reported correctly. Unshelve polygons and re-run DRC check before producing manufacturing outputs.

二、解决方法

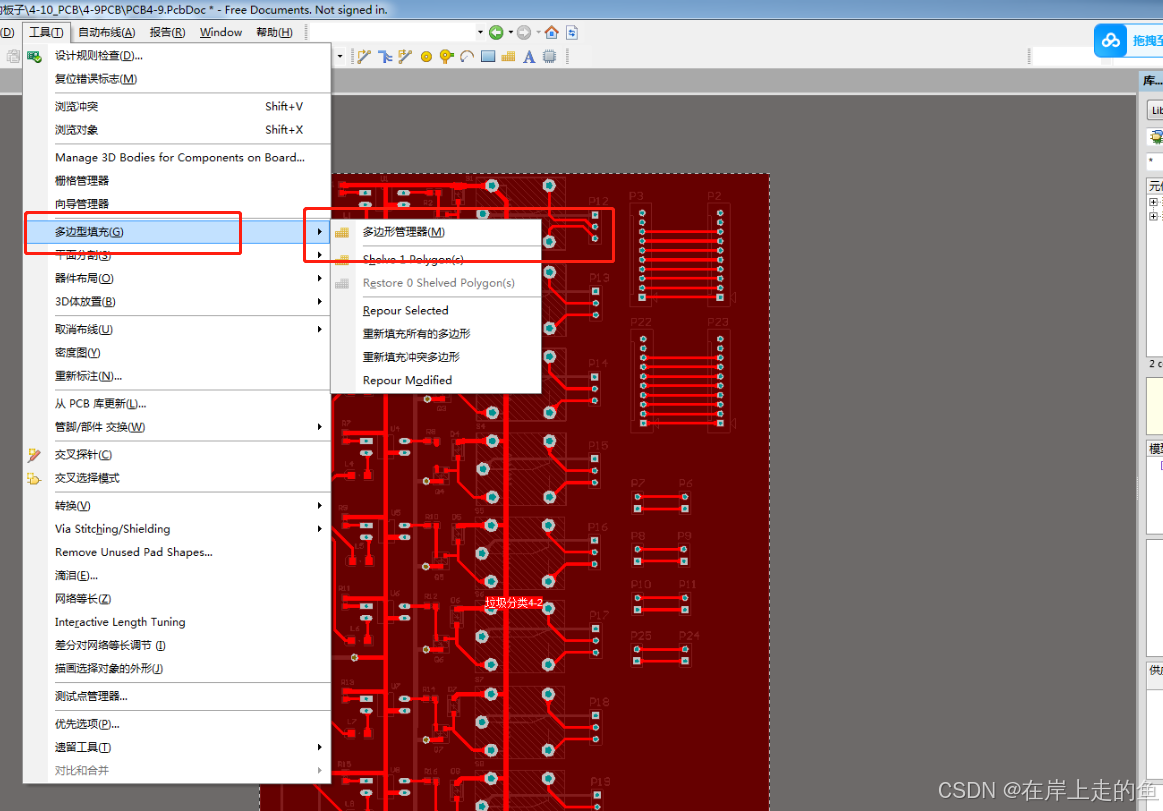

  在PCB工程界面，点击“工具（T）”->“多边形填充（G）”->“多边形管理器（M）”

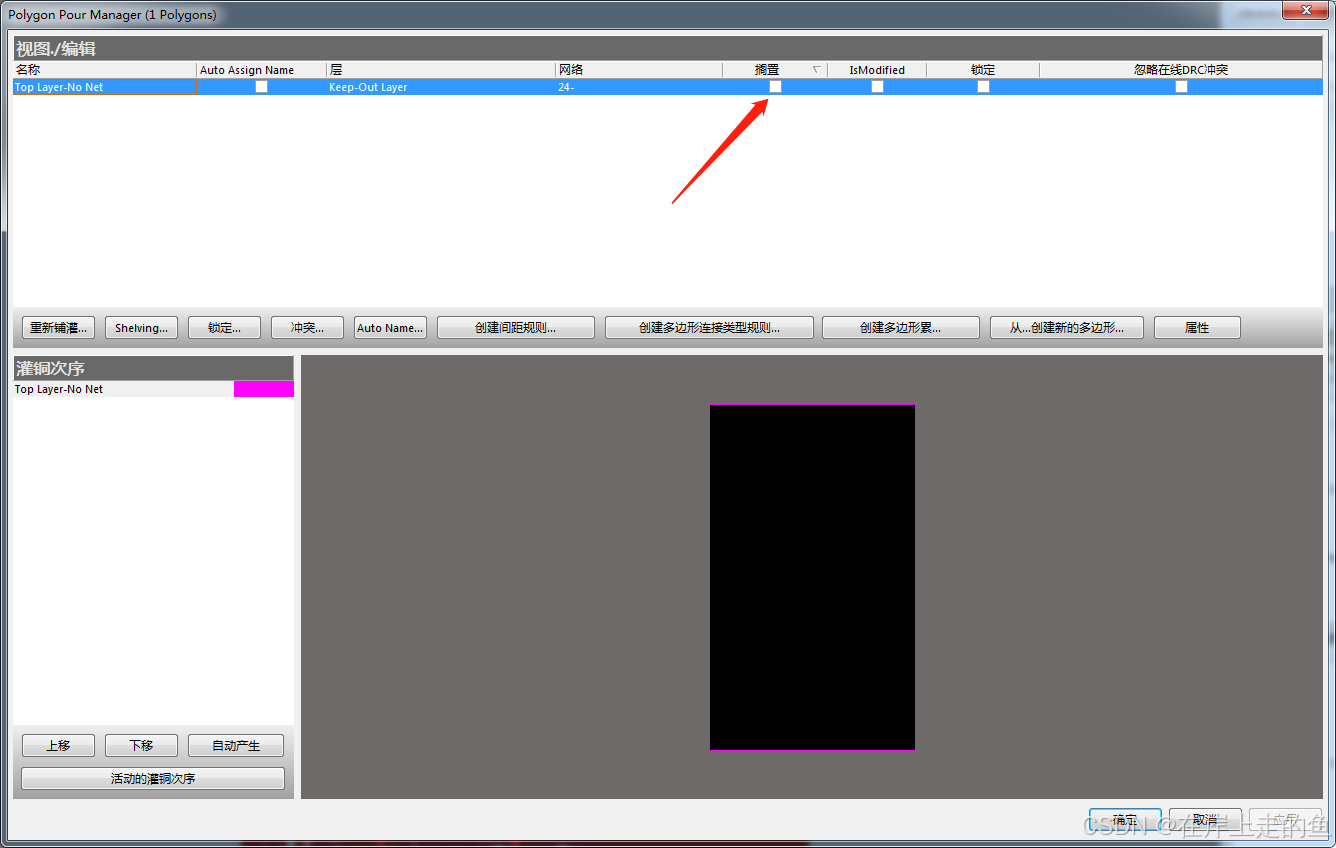

将下图中“搁置”去掉勾选，点击确认。再回到PCB界面，出现红色的框，将这个框去除，问题就解决了。
