在FlexRay总线中，BP是FR+，BM是FR-。
FlexRay采用差分信号传输，BP为Bus Plus，代表总线正；BM为Bus Minus，代表总线负。通过BP与BM之间的差分电压来传输信号，当BP电压减去BM电压为正电压时，为数据1状态；为负电压时，为数据0状态。

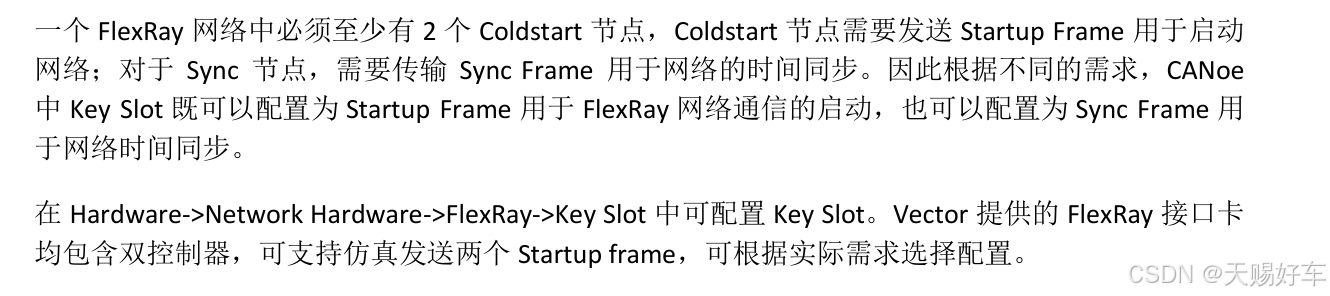

FlexRay总线拉起来需要有2个冷启动节点

在这里插入图片描述

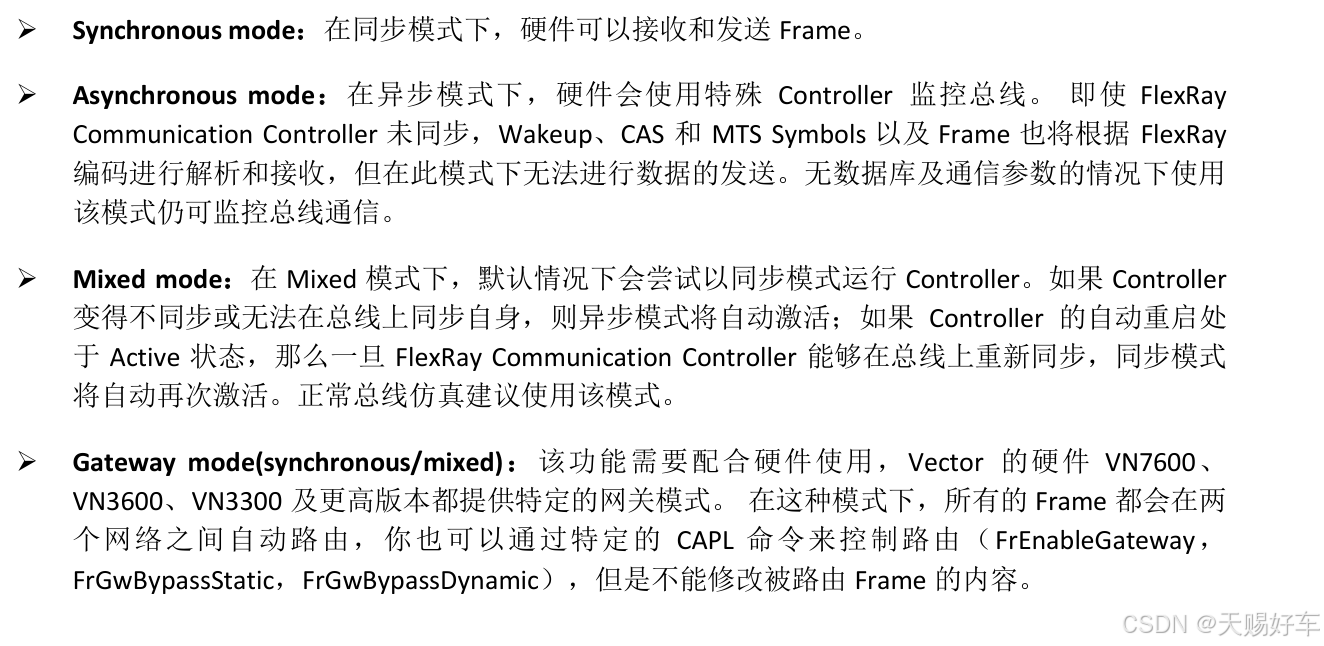

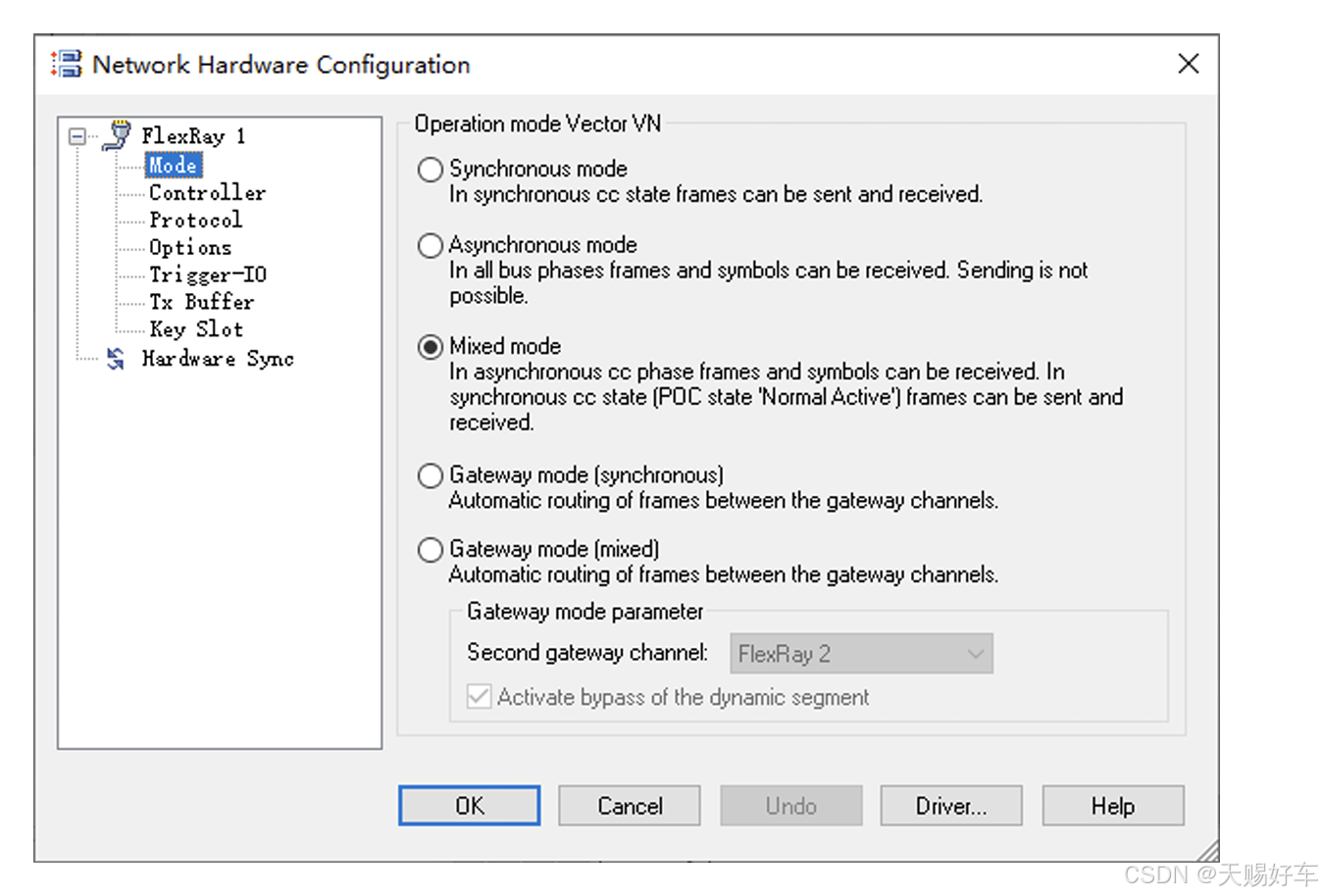

Network Hardware Configuration 配置说明

在这里插入图片描述
在这里插入图片描述

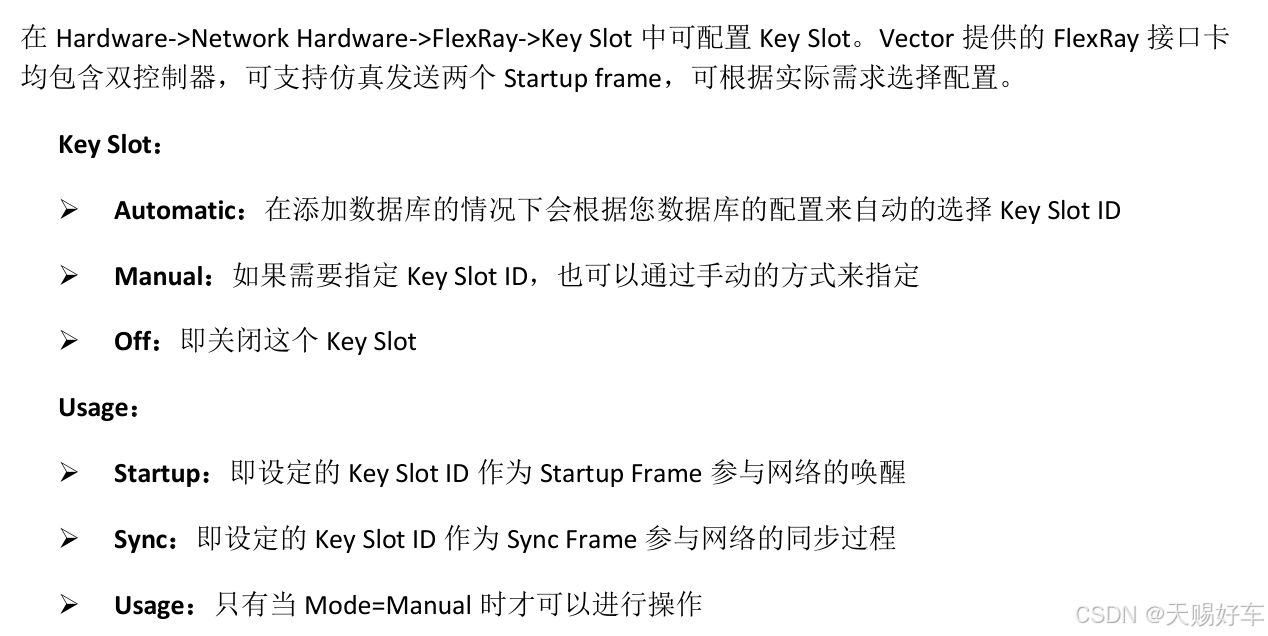

Key Slot 的配置

在这里插入图片描述
