CS5261+VL170设计typec母座正反插转HDMI方案

于 2022-08-12 10:48:17 发布
阅读量647 收藏 2
点赞数
CC 4.0 BY-SA版权
分类专栏： CS5261 Type-c转HDMI 文章标签： CS5261 typec转HDMI方案 typec母座正反插转HDMI
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Capstone1/article/details/126299510
CS5261+VL170支持Type-C母座正反插转HDMI投屏方案，提供4K30HZtypec拓展方案。CS5261集成DP1.4兼容接收机和HDMI2.0b兼容发射机，并配备CC控制器以支持DP Alt模式及电源输送。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

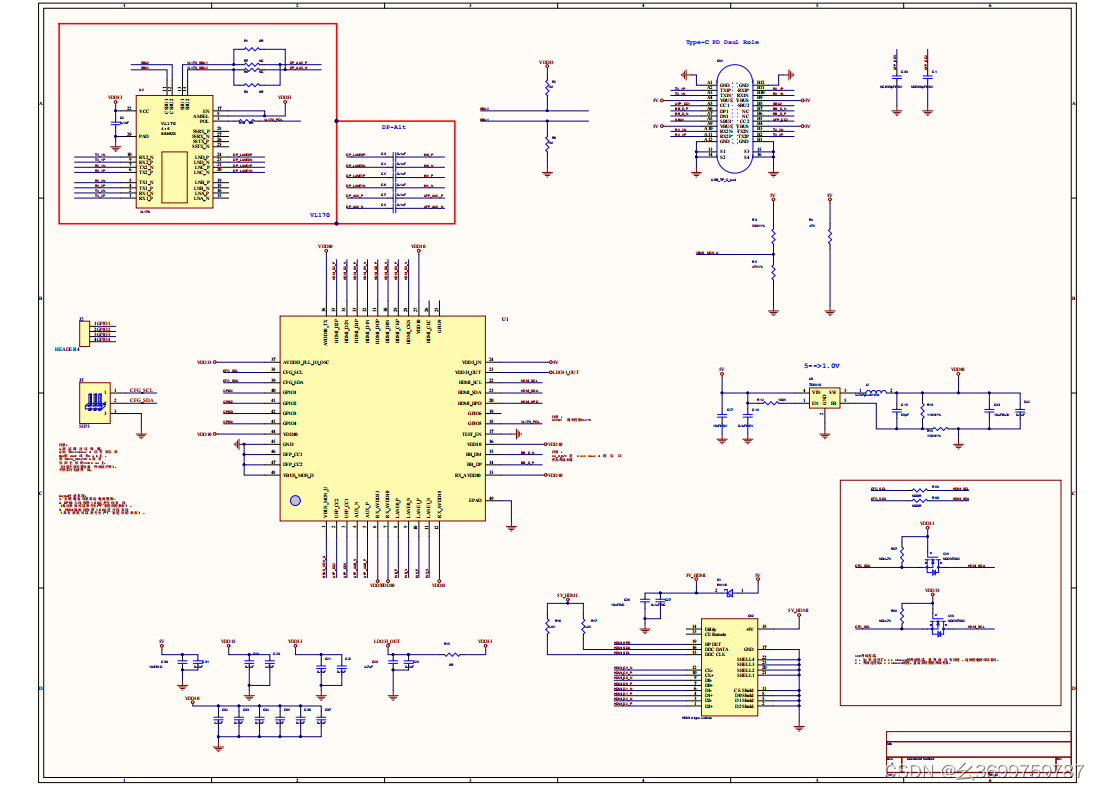

CS5261+VL170支持Type-C母座正反插转HDMI投屏方案，CS5261 4K30HZ typec拓展方案芯片,设计参考电路图：

 CS5261集成了DP1。4兼容接收机，一个HDMI2.0b兼容发射机。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和电源输送（5V慢速充电）功能

DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每车道最大5.4Gbps（HBR2）数据速率。DP接收器包含HDCP1.4嵌入密钥的内容保护方案，用于数字音频视频内容的安全传输。

HDMI接口包括4个TMD时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 30Hz格式的视频分辨率

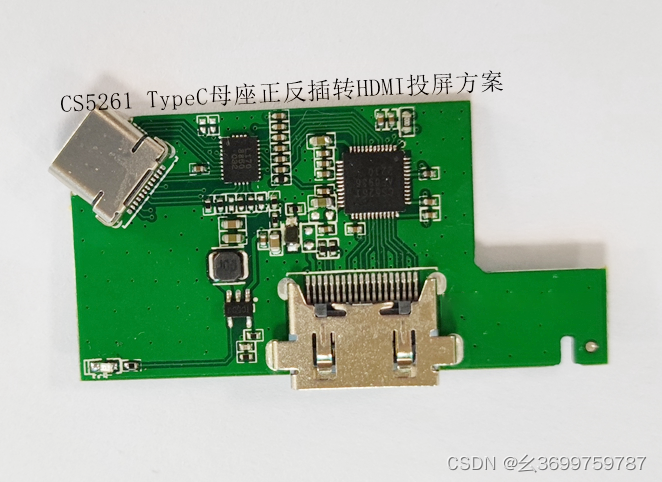

CS5261+VL170支持Type-C 母座 正反插转HDMI投屏 方案测试板
