ASW3642 pin√pin替代TS3DV642方案，可使用原小板只需简单调整外围|ASW3642 HDMI二切一双向切换器方案

 ASW3642 是一款 12 通道 1:2 或 2:1 双向多路复 用器/多路解复用器。ASW3642 可由 2.6V 至

4.5V 的电源供电，适用于电池供电的应用。该器 件的导通电阻（RON）较低并且 I/O 电容较小，

能够实现典型值高达 7.5GHz 的带宽。该器件可 为 HDMI 和 DisplayPort 应用提供所需的高带宽。

ASW3642 具有断电模式，该模式下所有通道均 具有高阻抗（Hi-Z）并且功耗极低。

特点

◼ 8路单刀双掷高速开关

◼ 4路单刀双掷低速开关

◼ 高速开关特性：

带宽：8.0GHz (典型值)

串扰：-40dB (1.7GHz时）

隔离度：-23dB (1.7GHz时)

插入损耗：-1.0dB (1.7GHz时)

导通阻抗：6Ω (典型值)

◼工作电流: 30uA (典型值)

◼ 关断电流: <1uA (最大值)

◼ 工作电压: 1.8V~5.0V

◼ 封装形式：LGA42-3.5*9.0

ASW3642与TS3DV642对比如下：

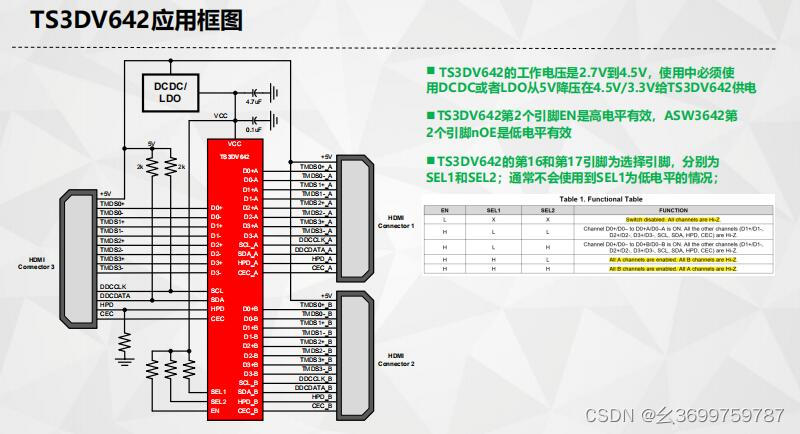

◼ TS3DV642的工作电压是2.7V到4.5V，使用中必须使 用DCDC或者LDO从5V降压在4.5V/3.3V给TS3DV642供电

◼TS3DV642第2个引脚EN是高电平有效，ASW3642第 2个引脚nOE是低电平有效

◼ TS3DV642的第16和第17引脚为选择引脚，分别为 SEL1和SEL2；通常不会使用到SEL1为低电平的情况；

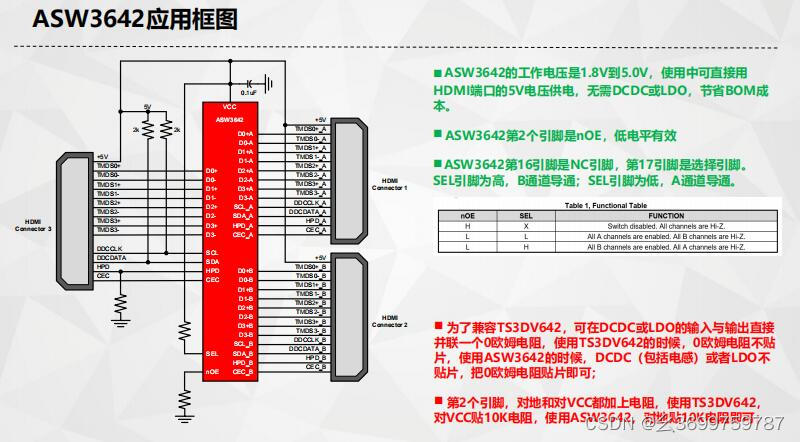

◼ ASW3642的工作电压是1.8V到5.0V，使用中可直接用 HDMI端口的5V电压供电，无需DCDC或LDO，节省BOM成 本。

◼ ASW3642第2个引脚是nOE，低电平有效

◼ASW3642第16引脚是NC引脚，第17引脚是选择引脚。 SEL引脚为高，B通道导通；SEL引脚为低，A通道导通。

◼ 为了兼容TS3DV642，可在DCDC或LDO的输入与输出直接 并联一个0欧姆电阻，使用TS3DV642的时候，0欧姆电阻不贴 片，使用ASW3642的时候，DCDC（包括电感）或者LDO不

贴片，把0欧姆电阻贴片即可；

◼ 第2个引脚，对地和对VCC都加上电阻，使用TS3DV642， 对VCC贴10K电阻，使用ASW3642，对地贴10K电阻即可；



典型应用领域

◼ HDMI 2.0切换

◼ DP 1.4切换

◼ DVI 1.0切换

◼ 通用高速信号切换

◼ 扩展坞

◼ 商显
