《UEFI内核导读》UEFI Battery Charging I

             UEFI固件设计的初衷就是用来引导操作系统，下面简单介绍UEFI环境下windows是如何启动，以及在pre-OS环境下如何实现对电池充放电的管理。

启动Windows流程基本分为以下几个阶段：

1.硬件自举过程。主要完成了硬件的上电过程和BIOS第一条代码的调用（Device Powered on）。

2.基本的硬件初始化过程。这里主要由不同的SOC芯片厂商来提供，如Intel会提供FSP（Firmware boot loaders）。

3.UEFI运行时环境。包括boot service 、runtime service、UEFI driver、UEFI APP等服务，由行业组织通过UEFI spec来规范和描述，一般会由IBV来提供（OEM UEFI applications、UEFI drivers and services）

4.Windows启动管理器。负责windows的启动、安全、更新、恢复、诊断等功能，有微软提供。

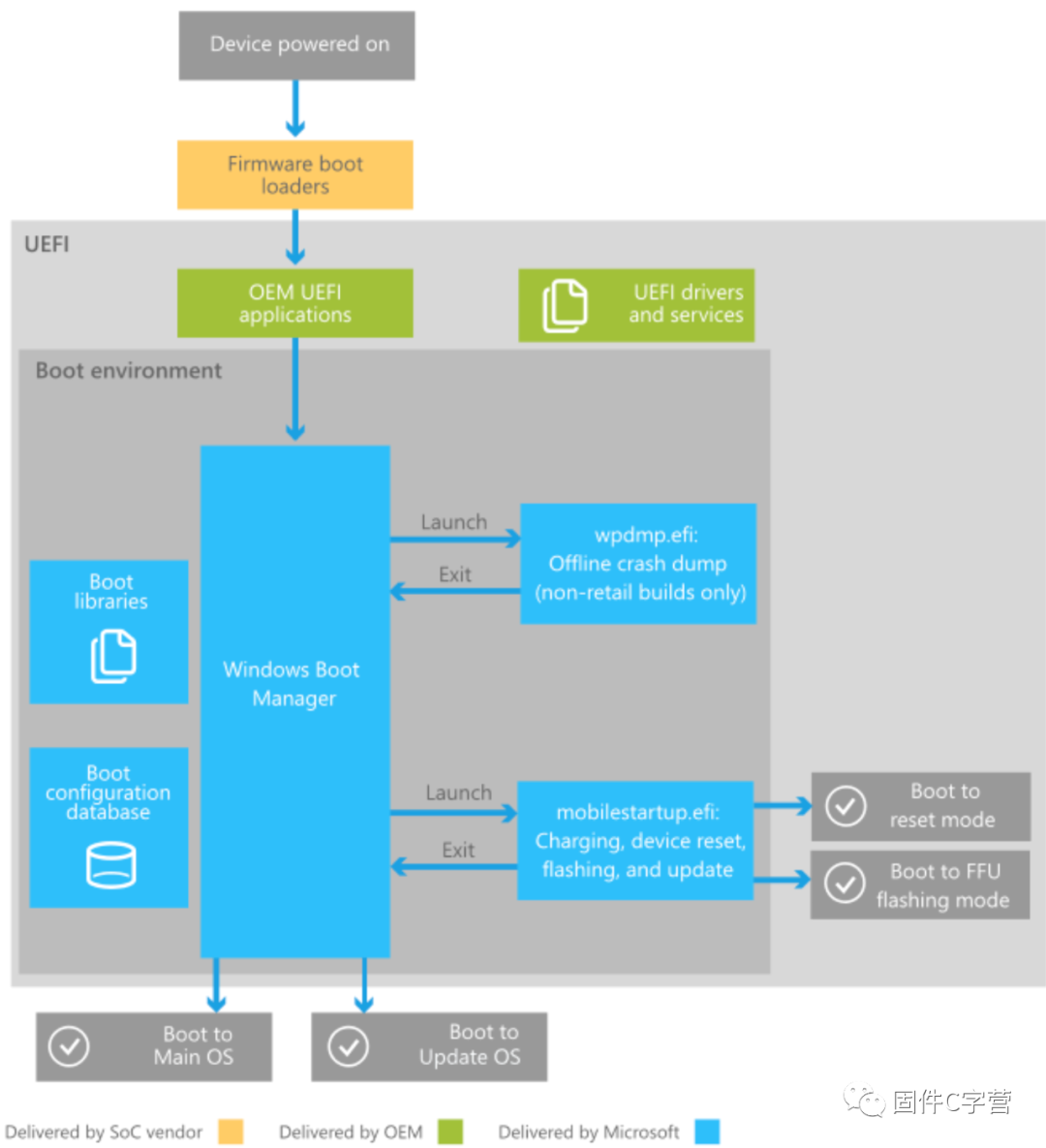

    整个windows启动的流程会从#1开始到#4结束进入到正在的windows系统环境。通常提到的BIOS开发就是完成从#1到#4整个流程，底层的为上层提供服务，需要注意的是不是每一个版本的windows都支持所有的功能，下图部分是只有windows mobile（也叫Windows phone）版本才支持。

    着重介绍下Battery charging in the boot environment for Windows子系统，它完成开机过程（pre-OS）电池及充放电的子系统的管理，包括电池的基本信息如：容量，电压，充放电状态，温度，电池物理参数特性，charger控制，屏幕背光控制，充电用户UI显示等信息。

子系统包括三个部分，分别是：

1.EFI_BATTERY_CHARGING_PROTOCOL

2.EFI_DISPLAY_POWER_PROTOCOL

3.EFI_USBFN_IO_PROTOCOL

4.UEFI battery charging application

其中#1,#2由OEM&IBV或SOC芯片厂商来提供，#3是EFI标准的Protocol，#4是微软提供的UEFI APP由Windows启动管理器来负责调用和协调。当OEM安装了EFI_BATTERY_CHARGING_PROTOCOL和EFI_DISPLAY_POWER_PROTOCOL之后Windows启动管理器才会调用UEFI battery charging application否则就不会调用。这时用户可以自己实现自定义的UEFI battery charging application来对pre-OS环境下进行电池充放电进行管理。

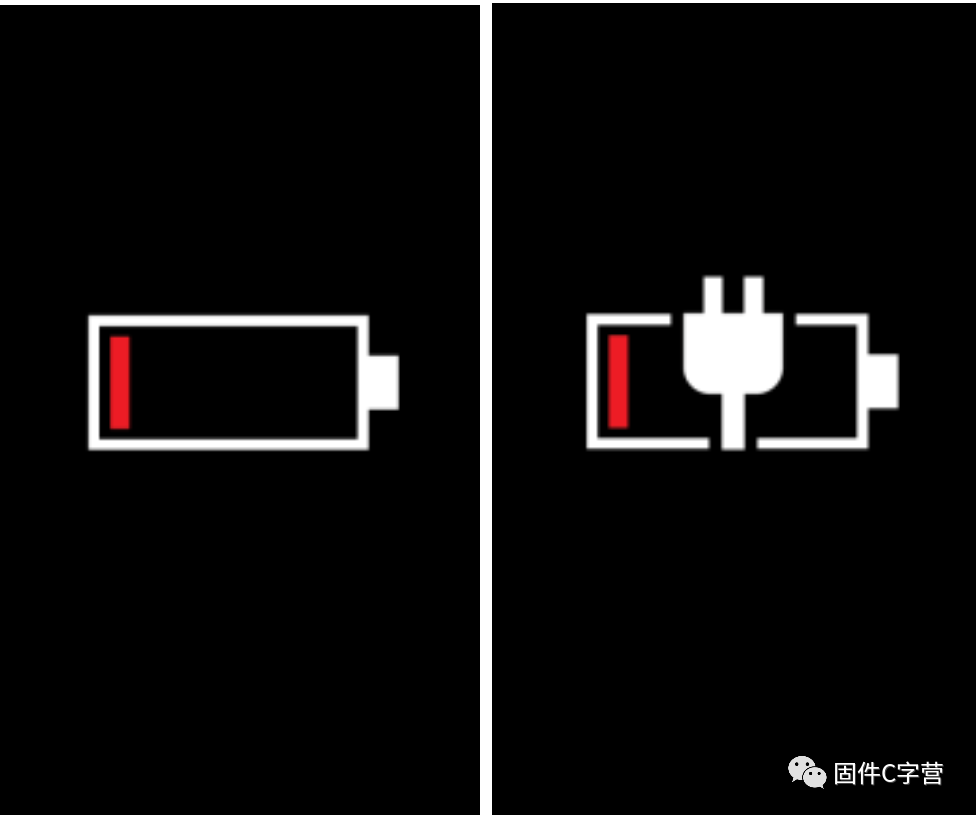

      先附一个充放电的图片，细节后面再介绍。
