PeiCore的3次执行流程简介

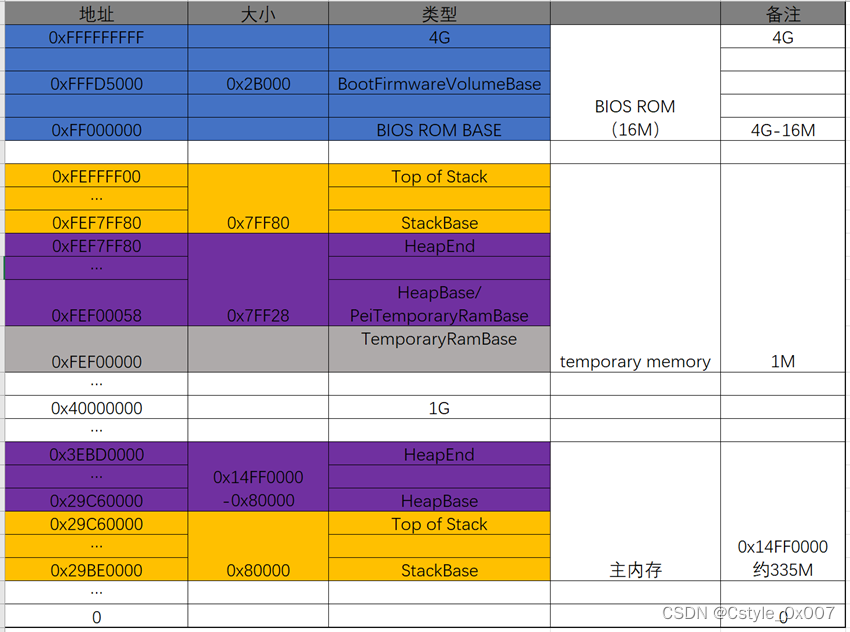

PeiCore()函数作为PEI阶段最重要的组成部分，在整个PEI生命周期中分为二个阶段，分别是主内存初始化之前（PreMemory）和内存初始化完成之后（PostMemory），在这二个阶段中PeiCore（）函数会被调用3次，简化的调用流程如下。示例描述了二个阶段内存以及堆栈的分布情况。蓝色的地址空间被映射到BIOS ROM，黄色的被映射栈空间，紫色被映射到堆空间，高地址是PreMemory阶段，低地址是PostMemory阶段。

PeiCore（） //第1次在temp ram运行
PeiDispatcher（） //查找并调度PEIM
PeiCheckAndSwitchStack（） //切换堆栈
PeiCore（） //第2次在主内存运行
ShadowedPeiCore（） //加载并重映射到主内存
PeiCore（） //第3次在主内存运行

一．PeiCore（）第1次执行流程

第1次调用PeiCore (SecCoreDataPtr, PpiList, NULL);此时PeiCore存储于flash，主内存未初始化。

VOID

EFIAPI

PeiCore (

  IN CONST EFI_SEC_PEI_HAND_OFF    *SecCoreDataPtr,

  IN CONST EFI_PEI_PPI_DESCRIPTOR  *PpiList,

  IN VOID                          *Data

  )

在栈空间分配内存，用来临时保存PEI_CORE_INSTANCE实例（PrivateData）、EFI_SEC_PEI_HAND_OFF（NewSecCoreData）及其他数据。

   PEI_CORE_INSTANCE               PrivateData;

        EFI_SEC_PEI_HAND_OFF            NewSecCoreData;

          OldCoreData = (PEI_CORE_INSTANCE *)Data;//等于NULL

        SecCoreData = (EFI_SEC_PEI_HAND_OFF *)SecCoreDataPtr; //等于NULL

此时Data==NULL，PeiCore（）是是第1次进入。
初始化PEI_CORE_INSTANCE（PrivateData）实例，复制EFI_PEI_SERVICES表到上述内存地址。由MdePkg\Library\BaseMemoryLibRepStr\Ia32\CopyMem.nasm实现拷贝。

CopyMem (&PrivateData.ServiceTableShadow, &gPs, sizeof (gPs));

重定位PeiCore（）的私有数据地址，PrivateData.Ps 指向上述#3所述地址。

PrivateData.Ps = &PrivateData.ServiceTableShadow;

使用中断描述符表IDT来保存PEI service表指针Ps。

 SetPeiServicesTablePointer ((CONST EFI_PEI_SERVICES **)&PrivateData.Ps);

初始化PeiCore（）用到的所有库，调用由工具自动生成AutoGen.c文件内的初始化函数。

ProcessLibraryConstructorList (NULL, (CONST EFI_PEI_SERVICES **)&PrivateData.Ps);

初始化调试及性能追踪服务，可以用来调试、追踪优化代码流程。
初始化PeiCore服务。

InitializeMemoryServices (&PrivateData, SecCoreData, OldCoreData);

InitializeSecurityServices (&PrivateData.Ps, OldCoreData);

InitializeDispatcherData (&PrivateData, OldCoreData, SecCoreData);

InitializeImageServices (&PrivateData, OldCoreData);

如果是第1次进入，且PpiList不为NULL时则可能安装SecCore提供的PPI

ProcessPpiListFromSec ((CONST EFI_PEI_SERVICES **)&PrivateData.Ps, PpiList);

完成了基本初始化之后，开始执行PEI dispatch，PeiDispatcher（）之后的代码在第1次PeiCore（）时不会执行到函数返回。PEI dispatch调度其他的PEIM完成基本的硬件初始化，比如查找并调用FSP提供的服务来初始化内存，芯片组等信息。

PeiDispatcher (SecCoreData, &PrivateData);

         VOID

         PeiCheckAndSwitchStack (

       IN CONST EFI_SEC_PEI_HAND_OFF         *SecCoreData,

       IN PEI_CORE_INSTANCE                  *Private

        )

以上完成了第1次进入PeiCore的全部详细流程，#10步完成之后，主内存会被FSP初始化完成，然后再次进入PEI CORE，而不是函数返回，也就是进行第2次执行PeiCore (;;)函数，不同于第1次的是，第2次执行的时候第三个参数Data！=NULL，因此执行流程会稍有不同。

一．PeiCore（）第2次执行流程

...

一．PeiCore（）第3次执行流程

...
