canoe报文采集与simulink转化

1、canoe配置

首先新建一个canoe工程

本文选择了新建一个双通道的工程。

然后进行如下操作：双击can1配置波特率，同理进行can2的配置

然后进行硬件通道的配置，这里采取了默认配置，can1、can2分别配置channel 1、channel2通道

这里因为需要采集的can2报文，需要IG（交互式模块）发送报文，才能接受can2的报文信号，这里增加了IG模块

配置后如下：

然后双节IG模块，添加发送报文信息

这里分为3种报文形式，这里选择第三种

并对要发送的报文进行周期，ID、通道、数值进行配置，一定要选好通道

为了方便观察报文，进行DBC配置

然后运行，可以得到如下报文：

2、报文采集

双击这里进行报文采集

双击这里进行路径保存

然后进行路径保存、存储时间、和格式

这里又分为了两种：保存报文的运行、不保存运行

随机在自己的保存目录下，可以看到保存的报文

3、转换格式

首先点击这里

 然后进行如下操作：

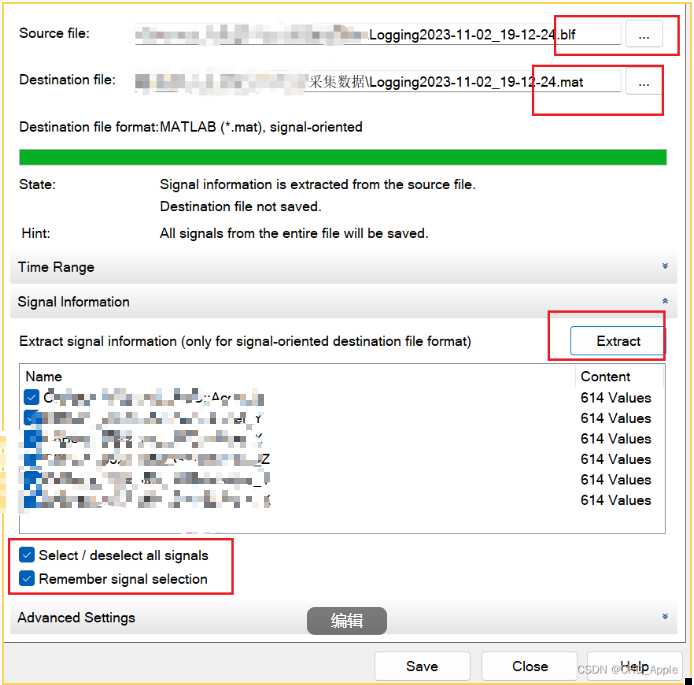

记得保存matlab需要的.mat格式，和使用extract

随后，就可以在保存的目录下看到生成的.mat文件了。
