这篇博客介绍了逻辑设计中的重要概念——德摩根定理，它指出项的乘积的补等同于各项补的和，反之亦然。德摩根定理在数字设计中用于简化布尔表达式，通过气泡推导规则，可以实现与非门和或非门之间的转换。此外，博客还涵盖了单变量和多变量定理，以及逻辑门的反演规则。

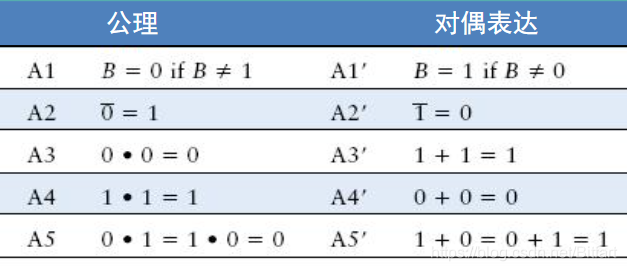

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

德·摩根定理T12是数字设计中非常有力的工具。该定理说明，所有项乘积的补等于每个项各自取补后相加。同样，所有项相加的补等于每个项各自取补后相来。
根据德·摩根定理，一个与非门等效于一个带逆变器输入的或门。同样，一个或非门等效于一个带反向输入的与门。每个函数的这两种表达式称为对偶式。它们是逻辑等效的，可以相互替换。
逆变器也称为气泡（bubble）
从输出端向后推气泡或者从输入端向前推气泡，将与门换成或门，反之亦然。
从输出端推气泡返回到输入端，把气泡放置在门的输入端。
向前推所有门输入端的气泡，把气泡放在门的输出端。
