本文介绍了数字逻辑电路的基础知识，包括电路的组成、分类以及组合电路的构成规则。数字电路由输入和输出结点及电路组件构成，分为组合逻辑电路和时序逻辑电路。组合逻辑电路的输出只取决于输入，而时序逻辑电路则含有记忆部件，其输出与历史输入有关。布尔表达式用于描述电路的功能规范。此外，文章还提供了相关例题和参考资料，有助于深入学习。

数字逻辑电路的组成

  • 一个或多个离散变量的输入端和输出端
  • 功能规范：描述输入输出关系
  • 时序规范：描述当输入改变时输出的延迟
  • 结点：一段导线，通过电压传递离散值变量
    • 输入结点：A,B,C
    • 输出结点：Y,Z
    • 内部结点：n1
      在这里插入图片描述
  • 电路组件：E1,E2,E3

数字电路的分类

  • 组合逻辑电路
    • 输出仅仅取决于输入的值
    • 没有记忆部件
  • 时序逻辑电路
    • 输出值取决于当前输入值也取决于之前输入的值
    • 有记忆部件

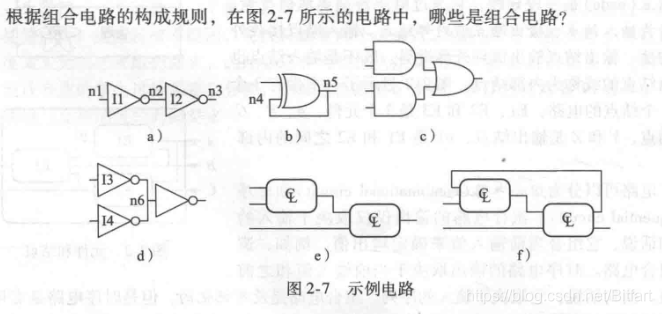

组合电路的构成规则

  • 每个电路组件本身是组合电路
  • 每一个电路结点要么是一个电路的输入，要么仅连接到一个电路组件的输出端口
  • 电路里没有回路
    组合逻辑电路符号

在这里插入图片描述
在这里插入图片描述

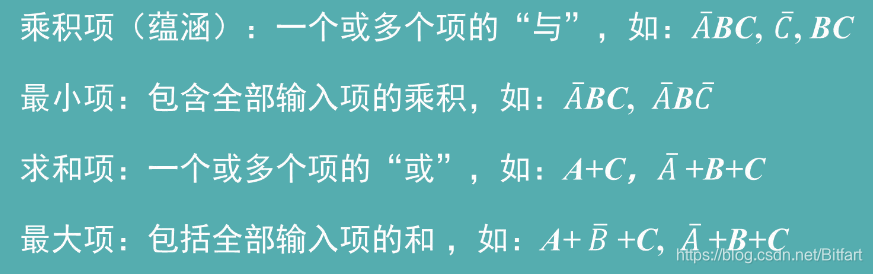

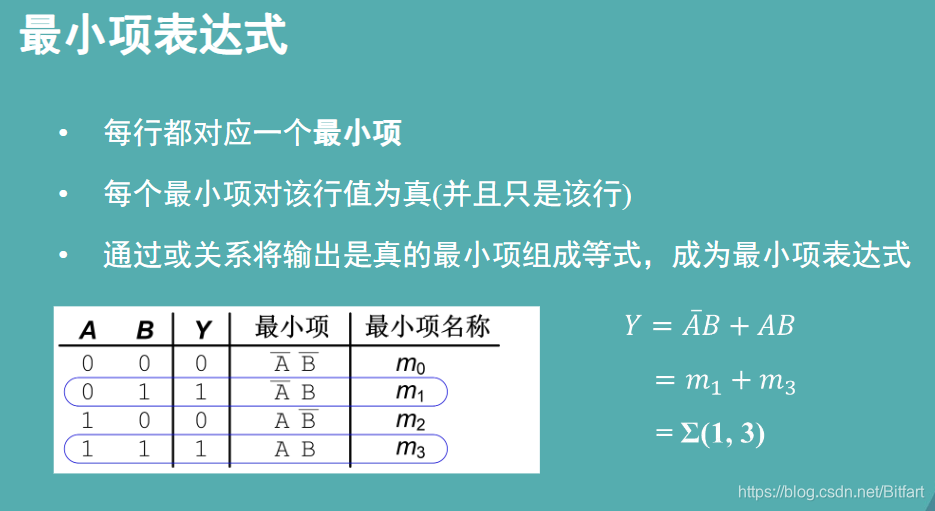

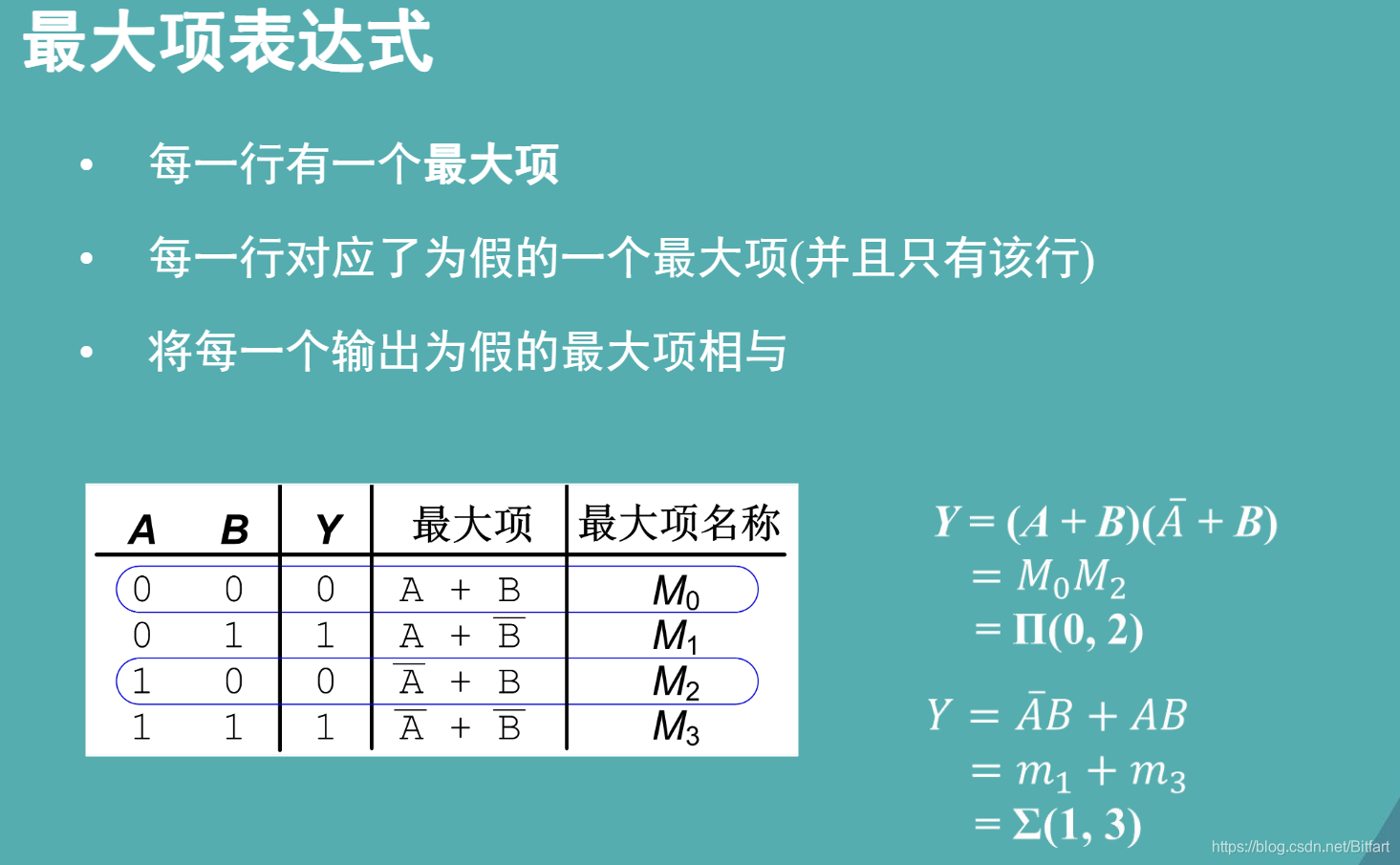

布尔表达式

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

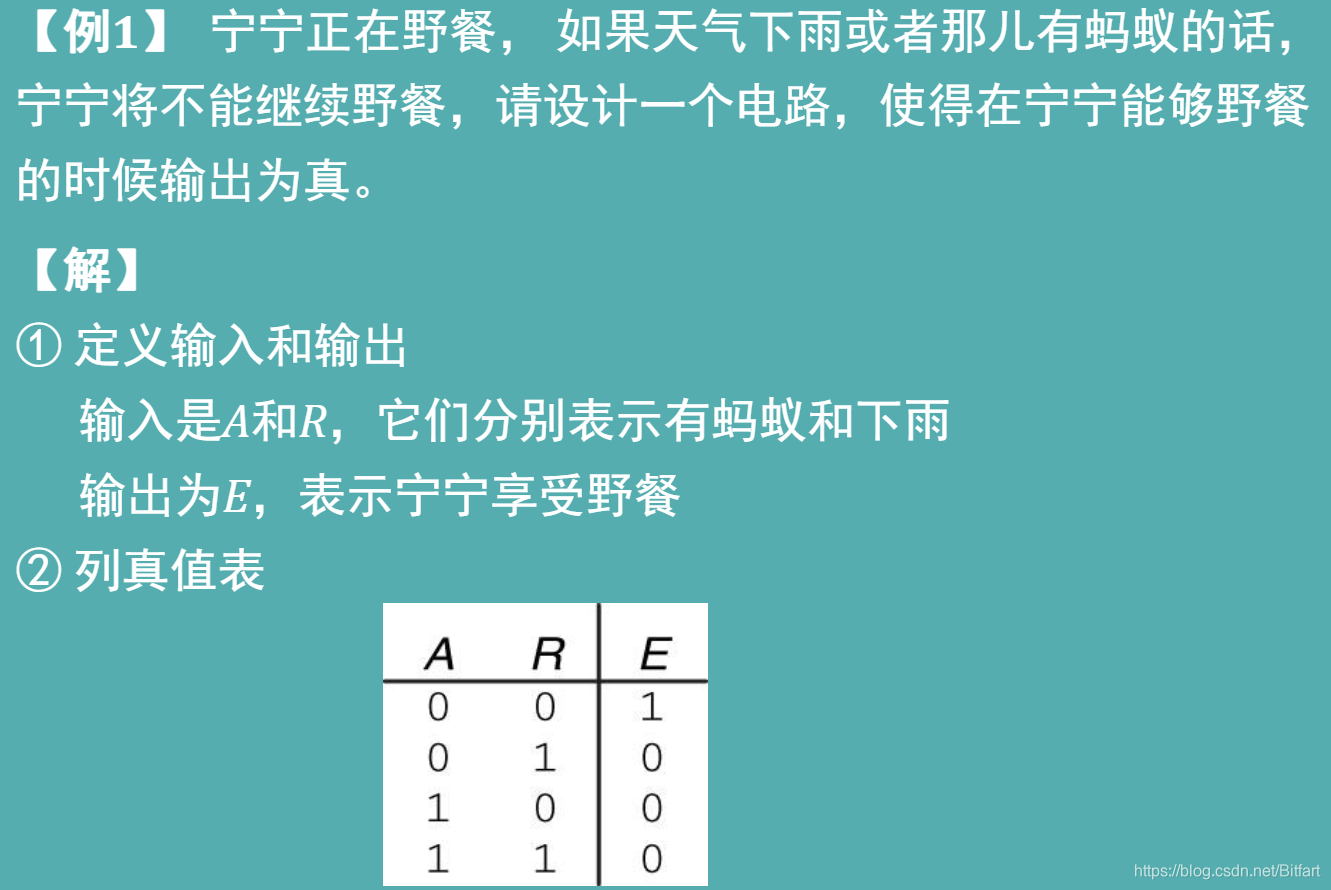

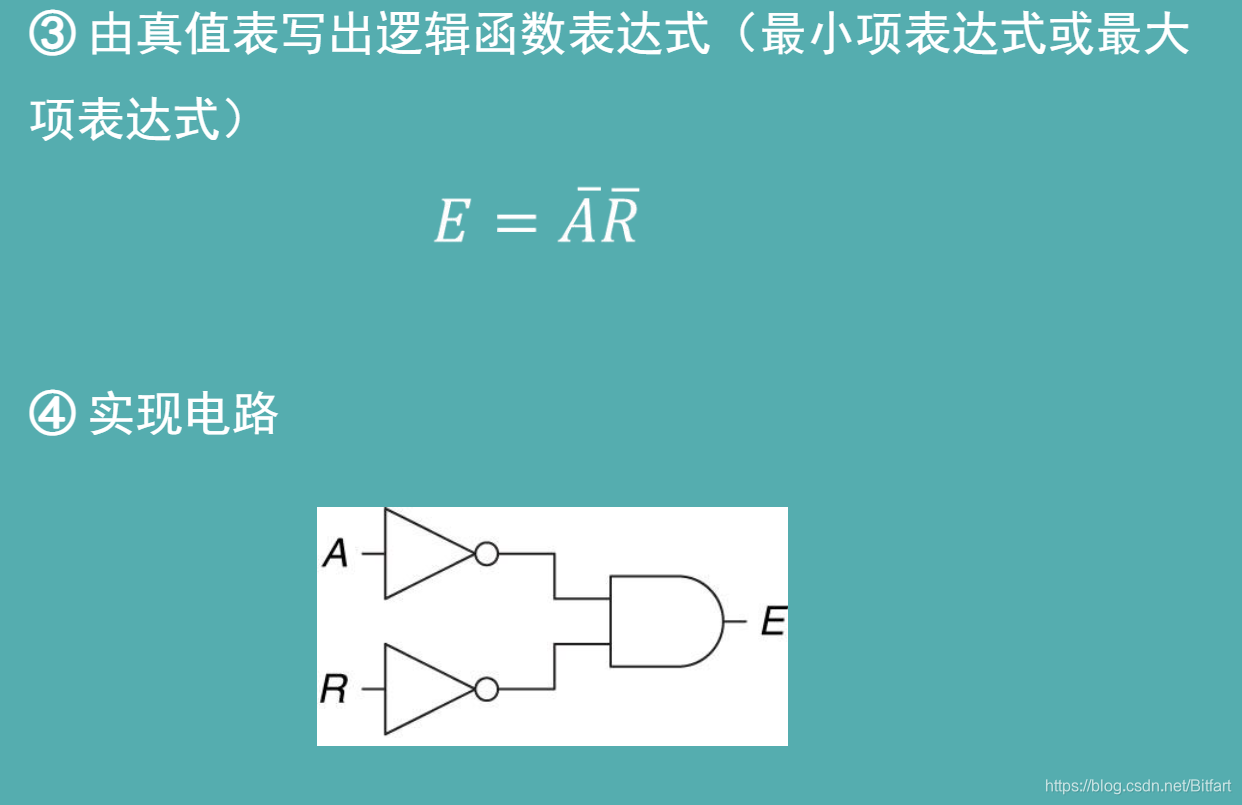

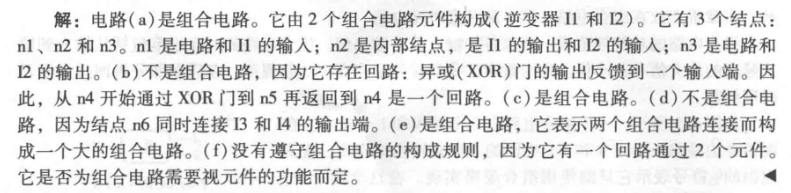

例题

在这里插入图片描述
在这里插入图片描述

参考资料

中国大学mooc 计算机组成原理.东北大学

数字设计和计算机体系结构，第二版
