本文详细介绍了数字系统中的功耗概念，包括动态功耗和静态功耗的计算方法。动态功耗主要源于逻辑门电容的充放电，而静态功耗则由静态电源电流（漏电流）引起。通过具体计算实例展示了如何计算这两种功耗，并提供了相关参考资料。

目录

功耗

  • 单位时间内消耗的能量
  • 数字系统的功耗包括动态功耗和静态功耗

动态功耗

  • 给逻辑门电容充电消耗的能量
  • 将电容C充电到VDD所需的能量是CVDD2
  • 电路工作频率为f: 晶体开关的频率(从1到0 or从0到1)
  • 1秒钟内电容充电f / 2次
    (放电不需要能量，即从1到0)
  • 动态功耗:Pdynamic=1/2 C VDD2 f

静态功耗

  • 逻辑门没有开关变化时，消耗的能量
  • 由静态电源电流引起,IDD（也叫漏电流）
  • 静态功耗:Pstatic = IDDVDD

计算实例

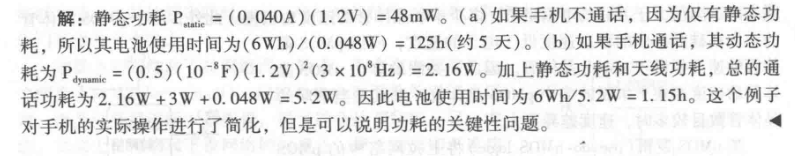

在这里插入图片描述

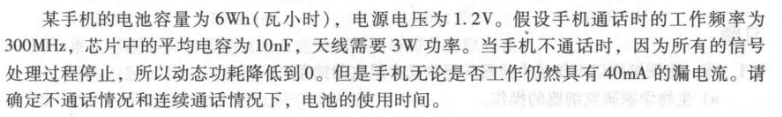

在这里插入图片描述

参考资料
