1.4逻辑代数基础210806

最新推荐文章于 2024-12-14 23:57:08 发布
原创 最新推荐文章于 2024-12-14 23:57:08 发布 · 148 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文深入探讨了逻辑运算的基础——逻辑与、逻辑或、逻辑非，并介绍了缓冲门的作用。多输入逻辑门和常见两输入门如与非门、或非门等也被详细剖析。通过实例，读者将理解这些概念在计算机组成原理中的实际应用。参考中国大学MOOC课程讲解计算机系统层次抽象。

目录

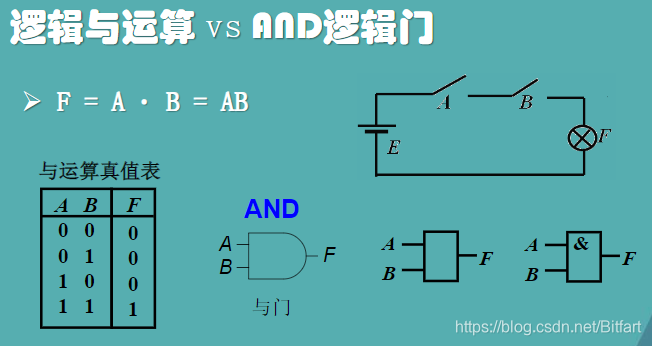

逻辑与

在这里插入图片描述

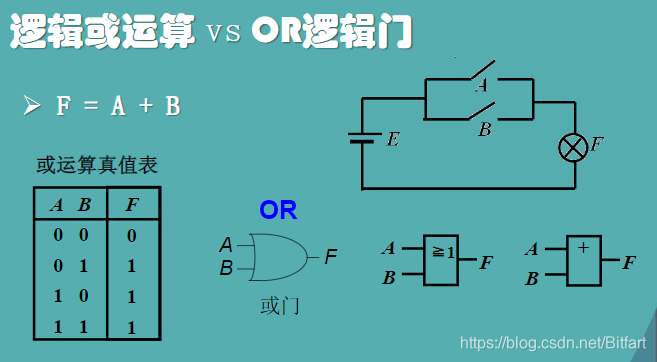

逻辑或

在这里插入图片描述

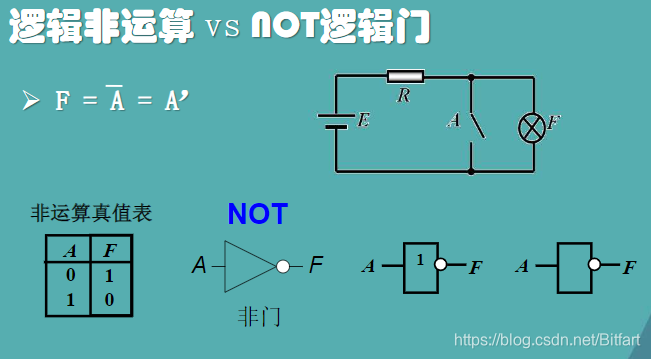

逻辑非

图中的圆圈又称之为气泡，用来表示取反

在这里插入图片描述

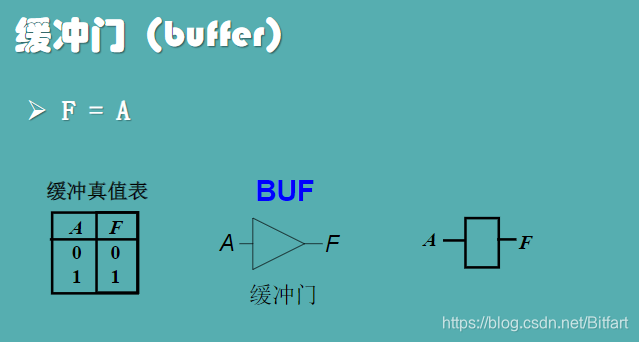

缓冲门

逻辑上和电线没有差异，但是从模拟电路角度来看，它可以向电机传递大电流，或者将输出更快地传到多个门的输入，因此我们在看一个系统时要考虑多个层次的抽象，缓冲门正是被它的数字抽象掩盖了真实作用
在这里插入图片描述

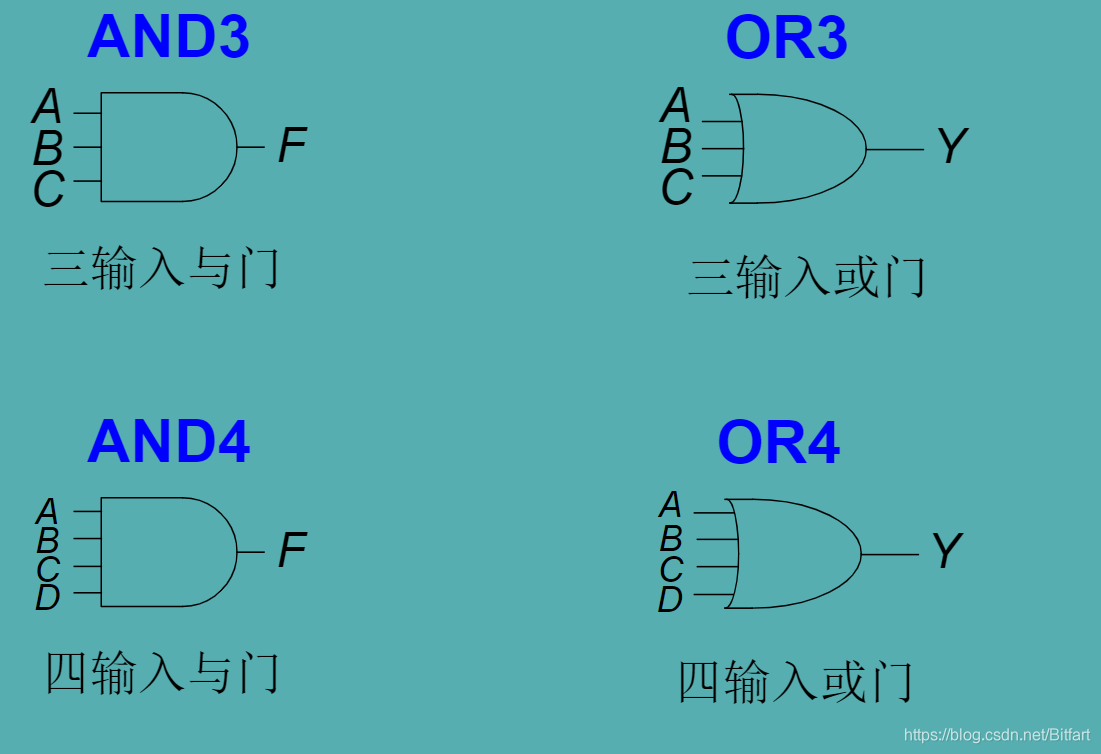

多输入逻辑门

在这里插入图片描述

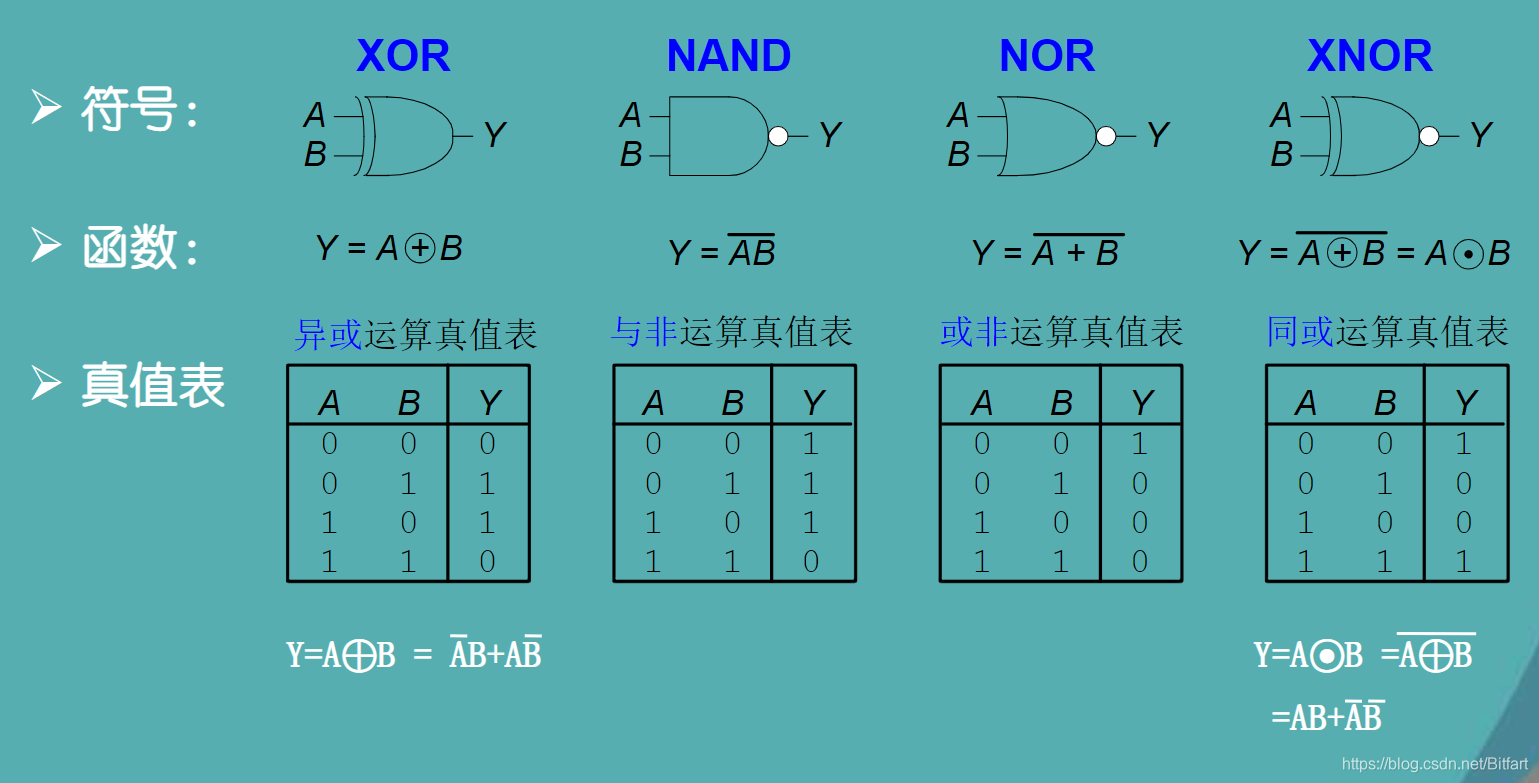

更多的两输入逻辑门

在这里插入图片描述

参考资料

中国大学mooc 计算机组成原理.东北大学
