PLC的IP隔离和协议转换：以太网口转换ModbusTCP/ModbusRTU(不用编程)

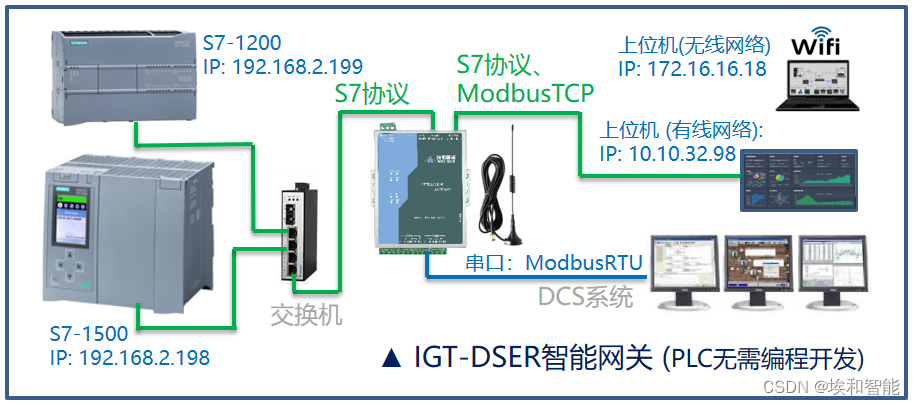

        通过IGT-DSER智能网关，实现上位机跟PLC设备的IP地址耦合隔离，只能数据交互，不能相互PING通；多台PLC设备的原厂协议可同时转换成ModbusTCP和ModbusRTU协议，不用编写PLC程序，自由编辑地址对应关系，没有寄存器数量限制。网关参数设置软件和手册下载

        本案中PLC的型号是S7-1500,IP地址是192.168.2.111，提供的数据区域是DB6；ModbusRTU的通讯格式是19200,8,1,E(偶校验)；网关的网口2接PLC，串口1设置为ModbusRTU模式连接上位设备，有了这些信息，就可以设置网关模块了。

        首先将网关与PC直连，上电后打开参数设置工具软件，点‘读取网关参数’，将网关模块的网口2的IP设置为192.168.2.244，跟PLC同网段，默认网关改为192.168.1.1后下载(‘参数’->‘参数写入到网关’)，然后重启(‘工具’->‘重启网关’)。

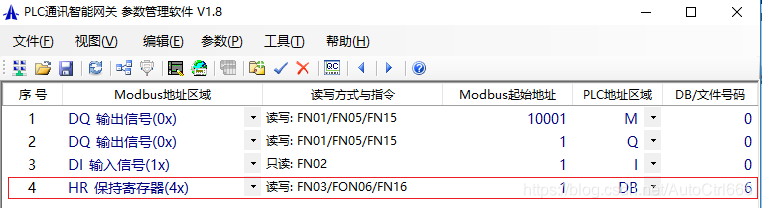

        IP地址修改完成后，重新读取网关参数继续读取完其他参数，通过‘功能->‘Modbus地址表’，设置Modbus地址，将PLC的DB6对应到Modbus的HR区域，DB6.DBW0对应HR0(400001)，设置完成后界面如下：

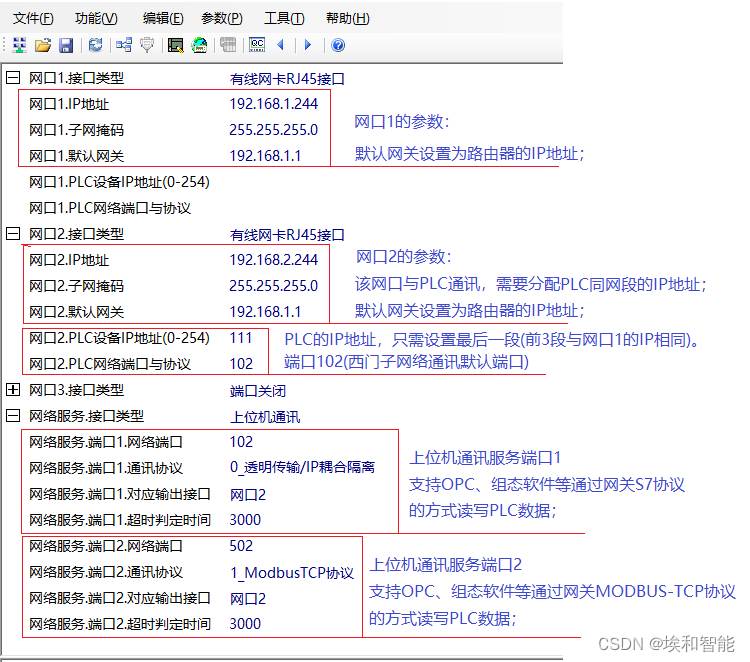

        先设置网关的网络参数，实现ModbusTCP协议数据通讯，参数设置如下图：

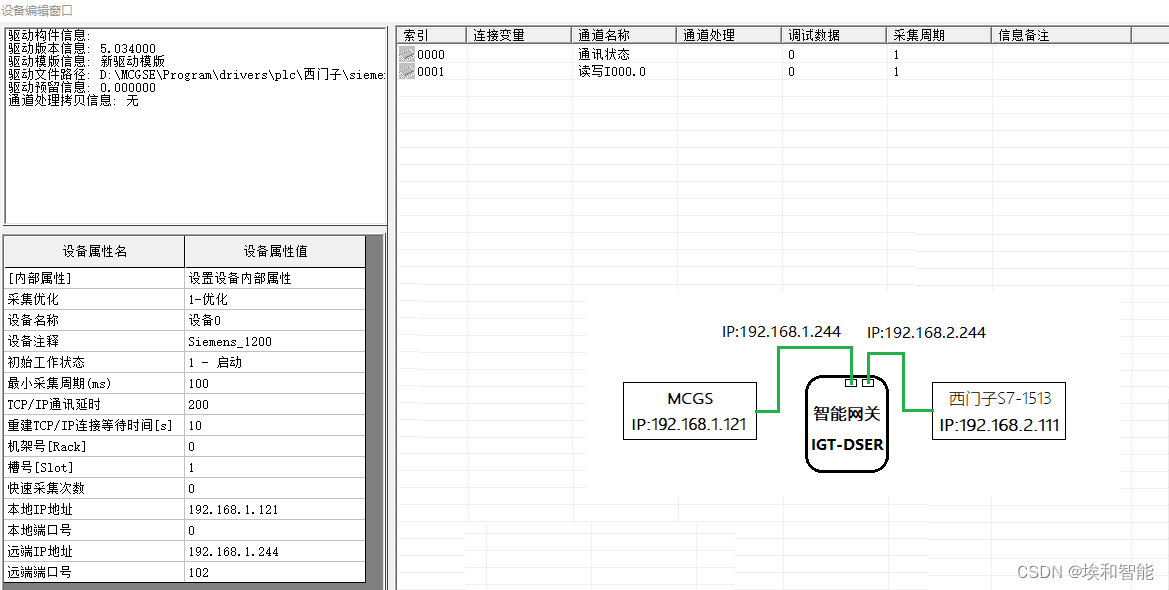

        所有设置完成后下载到网关，重启网关后开始测试，选择MCGS作为上位机软件进行测试，下图是测试结构及其对应的网络结构图，上位机(192.168.1.121)跟PLC(912.168.2.111)之间不同网段可以实现数据通讯，但是不能PING通：

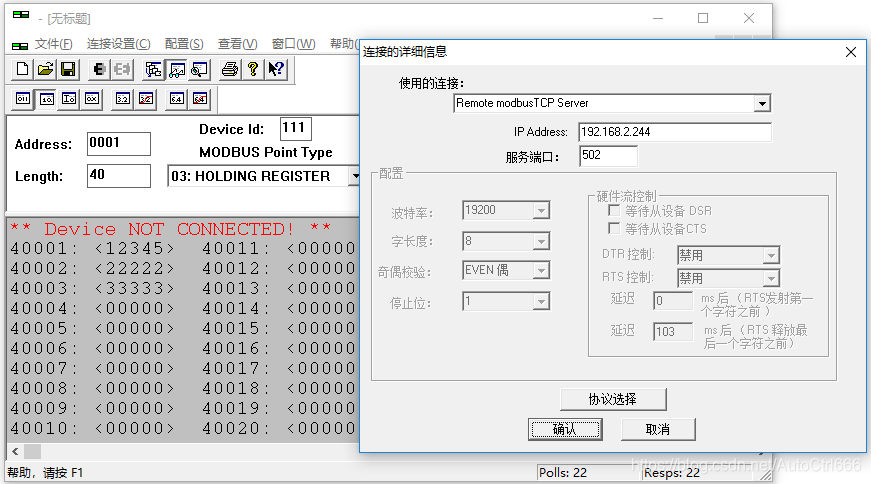

        采用Modscan32测试Modbus协议通讯，启动Modscan32，设置IP地址，数据区域等参数，界面如下：

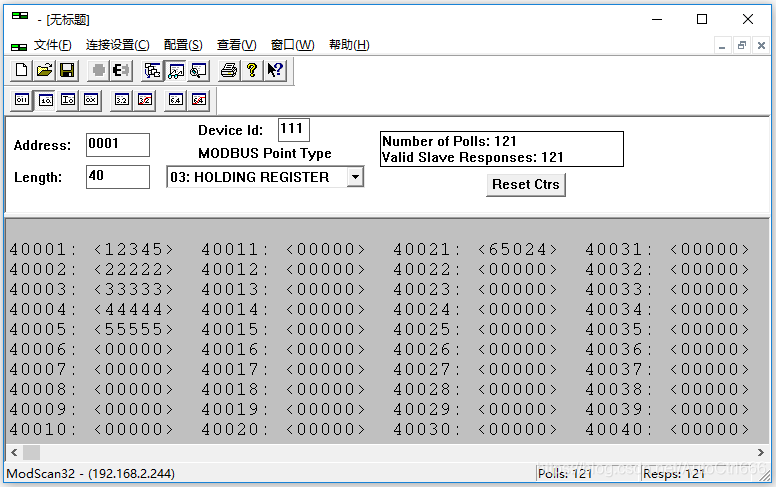

        连接进行测试，可进行数据读写，界面如下：

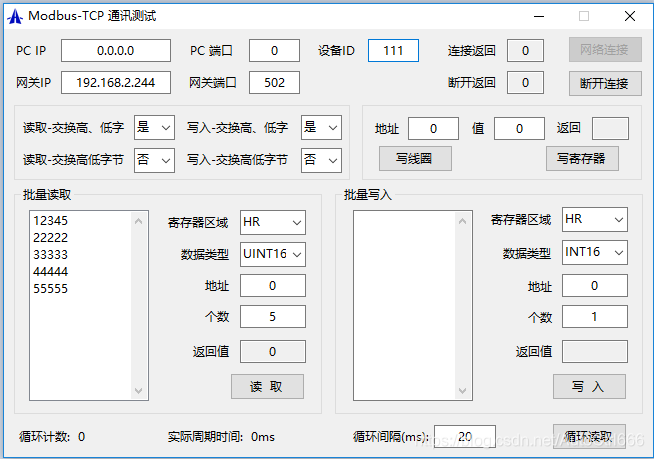

       用参数配置软件自带的数据读写测试工具(‘工具’->‘数据读写测试’)测试，地址从0开始，测试界面如下：

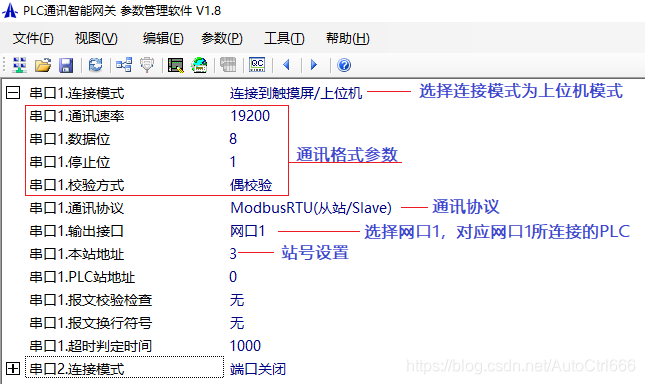

       然后测试ModbusRTU协议，切换到串口设置页面(‘视图’->‘串口参数编辑’)，设置网关的串口参数，界面如下：

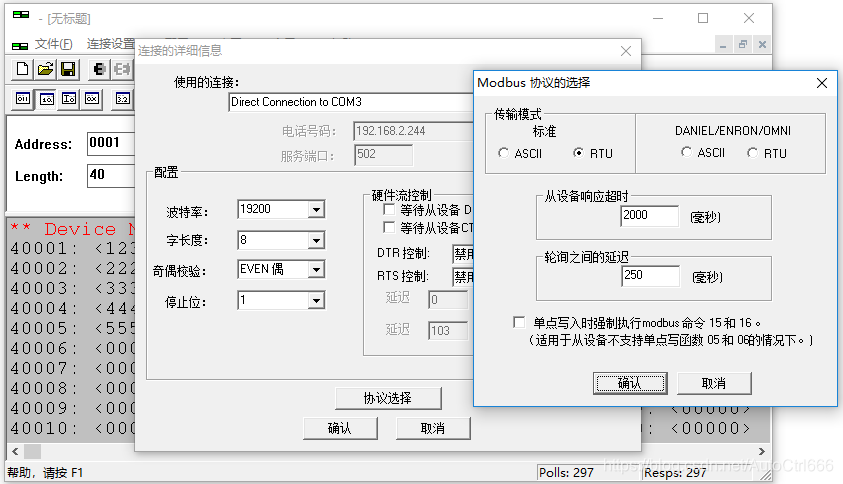

        然后测试ModbusRTU协议方式，设置通讯格式等参数，界面如下：

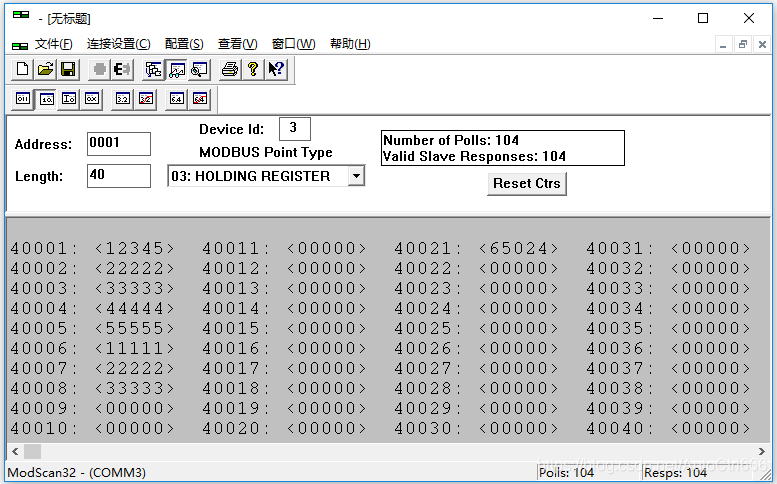

        连接网关后进行数据监控，同样进行数据读写测试，界面如下：



       这样网关与西门子PLC通讯的测试就完成了，实现了IP地址的耦合隔离、ModbusTCP/RTU透过网关直接与西门子的PLC通讯，三菱、欧姆龙、AB等PLC也都支持的，关于网关的详细资料和参数设置工具，可看这篇文章。
