IGT-DSER智能网关不用PLC编程，实现多台不同品牌PLC之间的通讯案例

        不用总线,采用IGT-DSER智能网关，实现PLC之间多对多通讯的项目案例，更多案例：PLC与智能仪表案例   西门子与欧姆龙PLC通讯  西门子与罗克韦尔(AB)PLC通讯

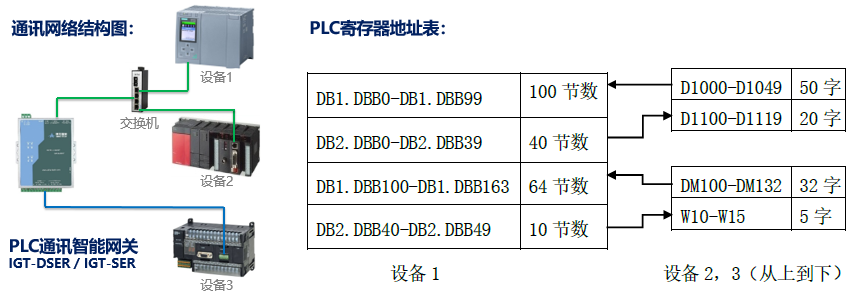

        数据交互要求和设备连接图：
        设备1：西门子S7-1500系列的PLC，以太网通讯；
        设备2：三菱Q系列QJ71E71模块，以太网通讯；
        设备3：欧姆龙CP1H系列PLC，RS485串口通讯；

        西门子PLC与三菱Q系列PLC跟智能网关模块之间是通过交换机以太网连接，网关参数软件的电脑也是连接在这个交换机上；欧姆龙PLC跟网关之间是串口连接。
        通过智能网关的参数配置软件连接上网关模块后，先根据PLC设备的网络参数设置网关自身的IP地址，设置之后通过[工具]/[查找搜索设置]里面的PING功能，输入PLC的IP地址进行PING命令测试，提示PING成功表示智能网关与PLC设备网络连接正常。然后根据PLC的串口通讯格式，设置智能网关的波特率、数据位、校验方式、站号等参数。

        通讯端口参数设置完成、确定网关与PLC设备通讯正常后，再配置PLC通讯的寄存器地址，按照上述任务配置好的数据表如下图：配置软件下载

        配置完成上述数据交互任务需要4个任务条目，共8行数据，配置好参数后下载到网关。重启网关之后，网关根据任务条目，连接3台PLC设备，建立3个线程循环运行。

        PLC通讯智能网关IGT-DSER模块支持倍福(BECKHOFF)、西门子、三菱、欧姆龙、罗克韦尔AB、GE等各种品牌的PLC之间通讯，同时也支持PLC与Modbus协议的变频器、智能仪表等设备通讯。网关有多个网口、串口，也可选择WIFI无线通讯。PLC内无需编程开发，在智能网关上配置数据的起始地址和数量即可，通讯速度快、数据量大，支持热插拔，断电重启后自恢复运行，在实际的工程项目中应用方便。

        IGT-DSER支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量，相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控机制和通讯错误处理机制。

        网关常配套的PLC类型如下，相关图文案例

        ◆ FX:   三菱FX/A系列系列PLC                              ◆ ABM:  罗克韦尔/AB Micro系列PLC
        ◆ QLR:  三菱Q/L/R系列PLC(支持标签方式)          ◆ ABC:  罗克韦尔/AB Compact/Control系列
        ◆ OM:   欧姆龙全系列PLC(支持标签方式)             ◆ DVP:  台达、信捷全系列PLC
        ◆ S72S: 西门子S7-200/Smart系列PLC                  ◆ FTK:  永宏/丰炜全系列PLC
        ◆ S734: 西门子S7-300/400系列PLC                      ◆ NAIS: 松下全系列PLC
        ◆ S71K: 西门子S7-1200/1500系列PLC                  ◆ KVS:  基恩士全系列PLC
        ◆ INO:  汇川全系列PLC                                          ◆ LS:      LG/LS全系列PLC
        ◆ MBS:  兼容Modbus协议的PLC、智能仪表          ◆ TPC:  丰田工机PC2/PC3系列
        ◆ FNC:  发那科数控/机器人的PMC系统                  ◆ GE:   GE PAC/PLC系统
        ◆ OPC:  OPC UA、OPC DA协议的客户端             ◆ BKF:  倍福PLC CX系列控制器
