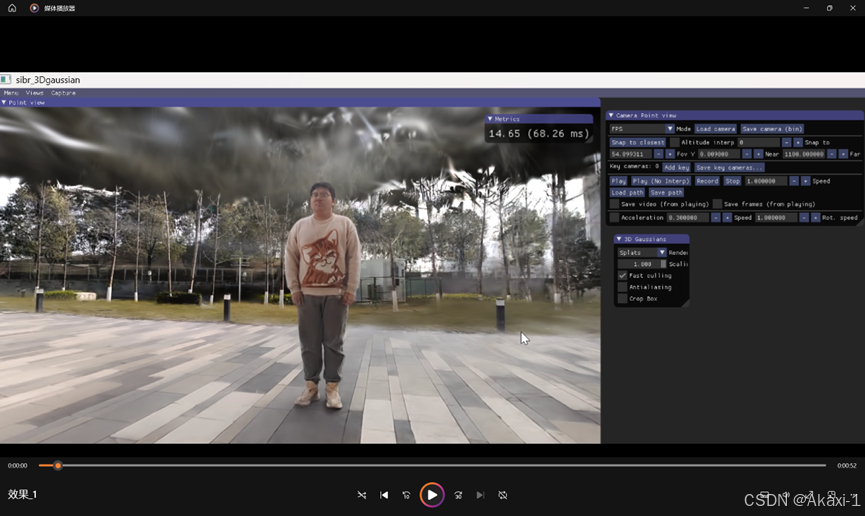

最终效果：
基于3D_Gaussian_splatting的“小王”三维场景重建
------------------------全文6614字88图一步一步完成大约耗时5h------------------------
所需软件以及环境：
显卡：NVIDA RTX 3050
Nvidia显卡驱动：566.36
CUDA version：12.7
运行CUDA11.7&pytorch2.0.0
一.【3DGS环境配置】
1.1 克隆3DGS仓库

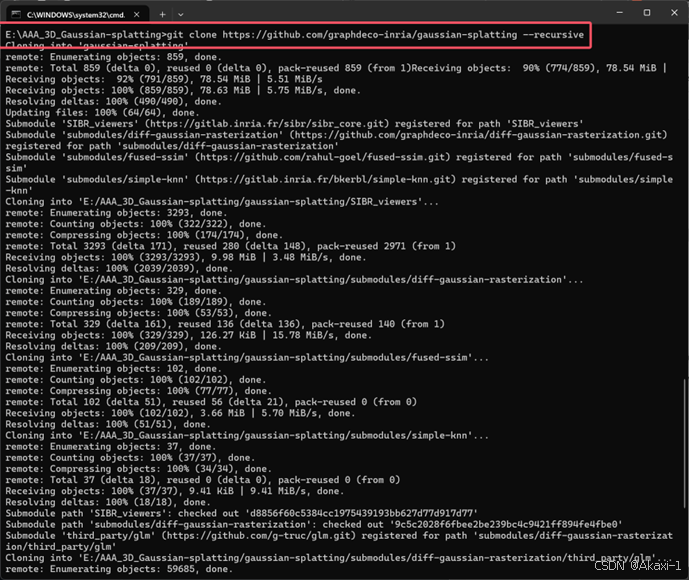

【指令】git clone https://github.com/graphdeco-inria/gaussian-splatting --recursive输入指令克隆仓库
克隆到本地文件夹里哦~

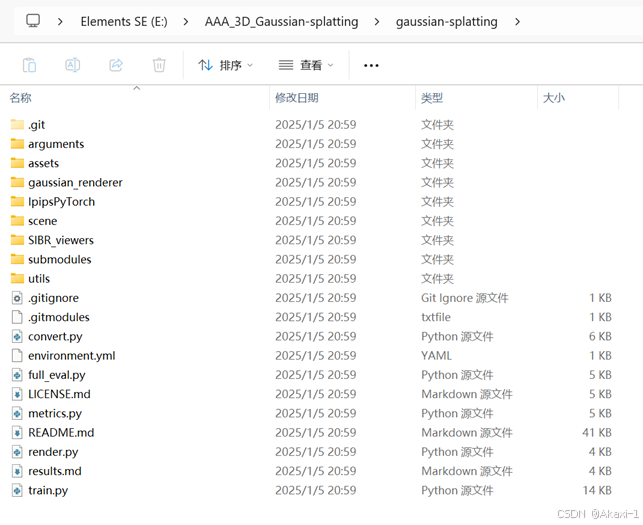

可以看到在本地文件目录是这样的
1.2 安装Visual Studio 2022
后面会遇到关于vs2022的报错哦， 这里装2022会与cuda11.7版本不适配哈，需要降级到vs2019，请参考1.3.4安装子模块报错解决章节
1.2.1 下载Visual Studio 2022
https://visualstudio.microsoft.com/zh-hans/vs/

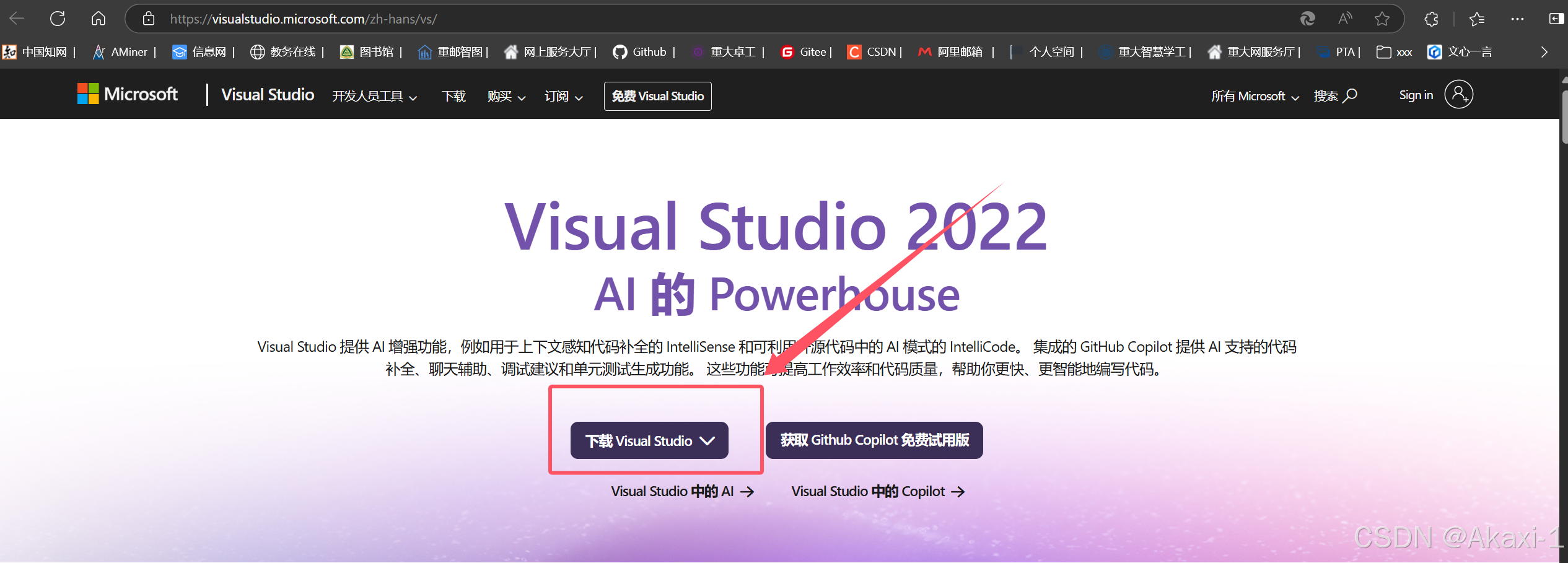

去到官网下载Visual Studio，然后安装

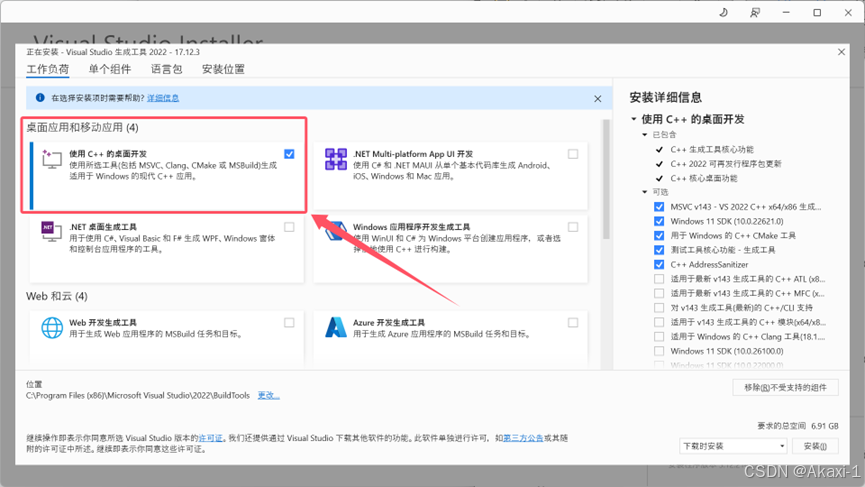

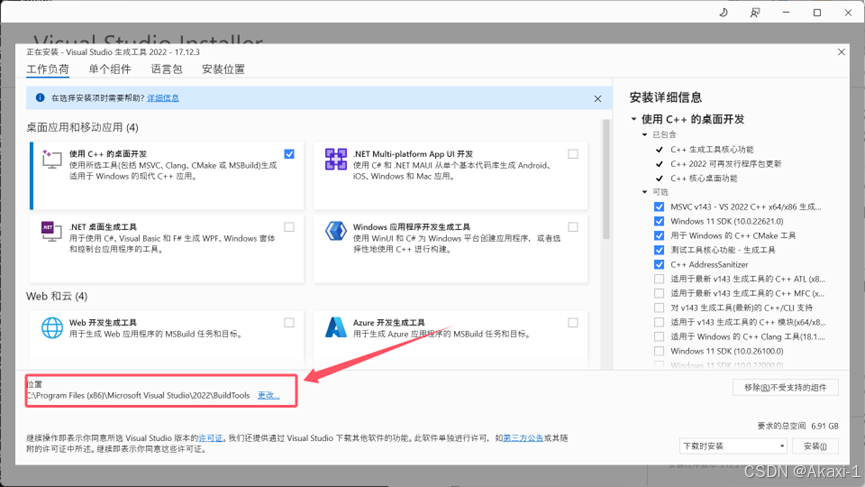

选择使用C++的桌面开发：

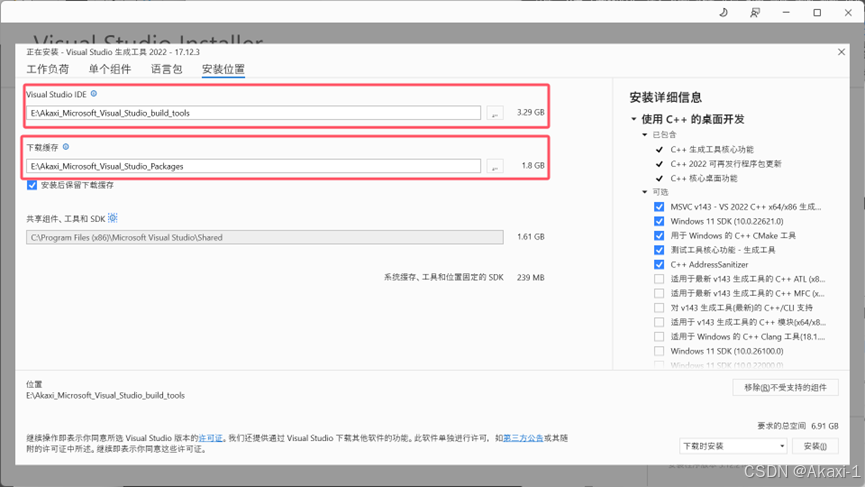

然后更改安装路径：
指定一下安装路径：
然后点击右下角安装

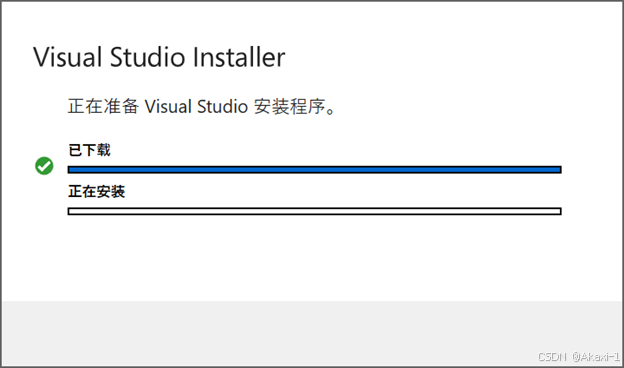

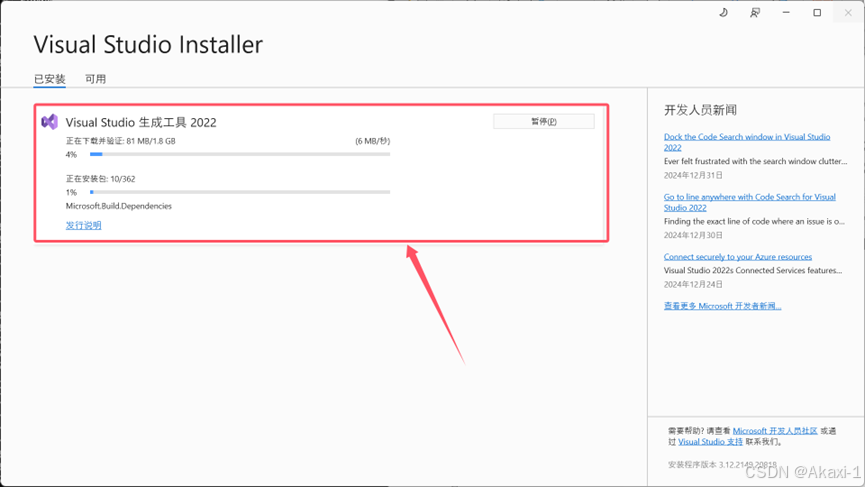

耐心等待即可，大概5min

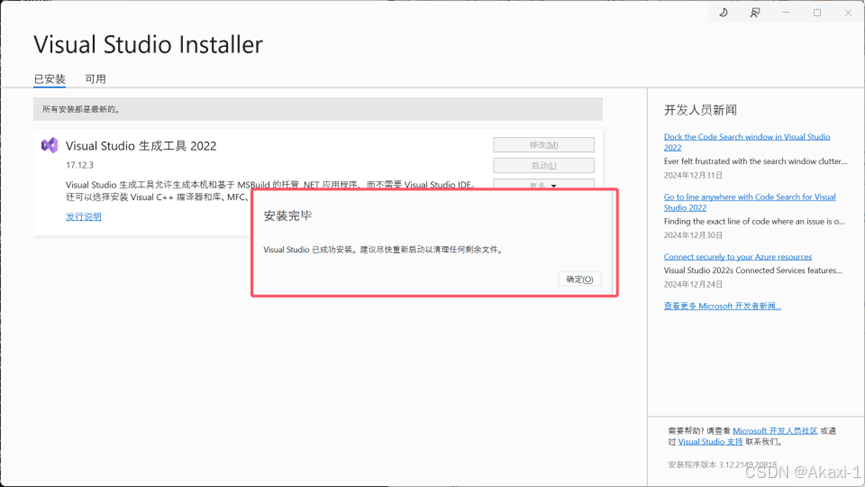

完成~
1.2.2 更改环境变量
然后需要更改一下Path路径

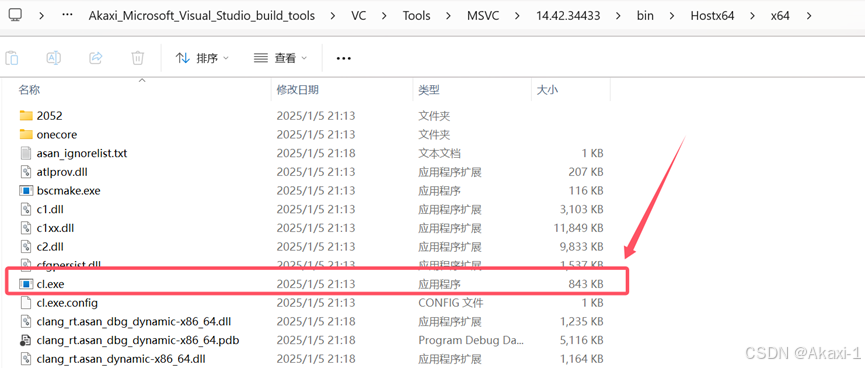

在自己电脑目录下找到cl.exe文件：

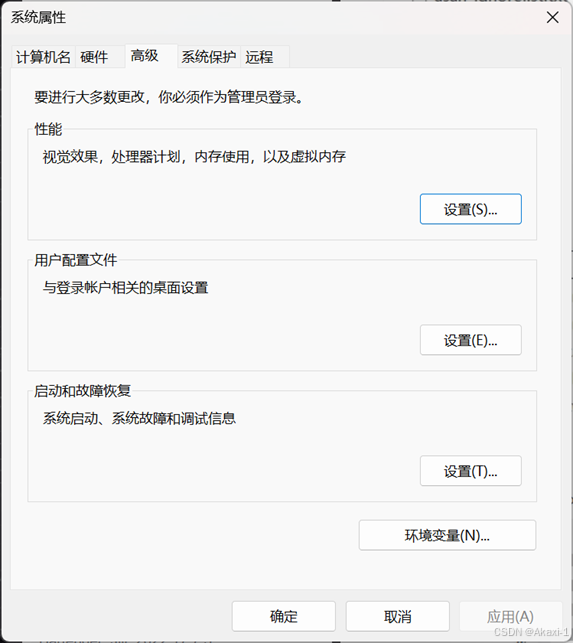

【我的路径】E:\Akaxi_Microsoft_Visual_Studio_build_tools\VC\Tools\MSVC\14.42.34433\bin\Hostx64\x64然后打开【系统属性-高级-环境变量】

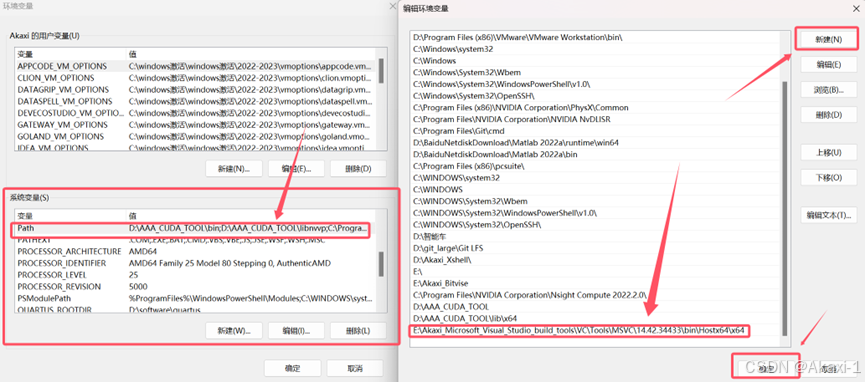

在环境变量中找到【系统变量】-【Path】点击它，然后点【新建】
将刚刚在目录下找到的cl.exe路径，如：
E:\Akaxi_Microsoft_Visual_Studio_build_tools\VC\Tools\MSVC\14.42.34433\bin\Hostx64\x64
添加到系统变量Path路径里面即可

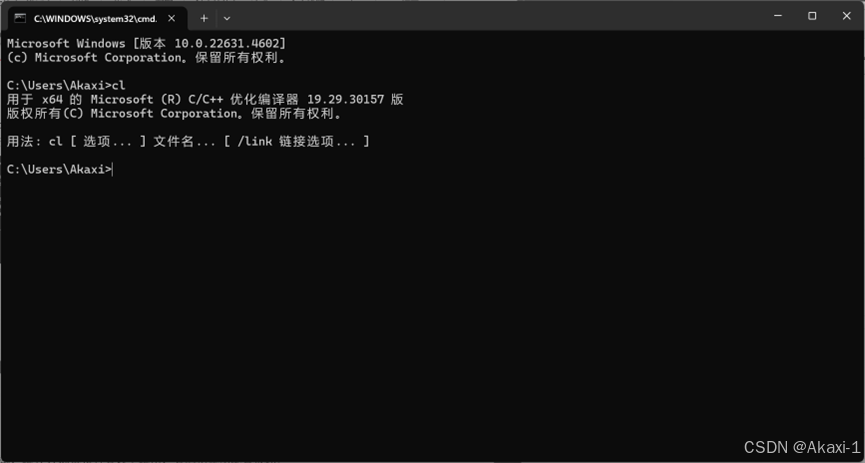

然后新建终端，输入命令【cl】测试是否有以上输出，有的话说明配置成功噜
1.3 创建环境
1.3.1 创建python环境

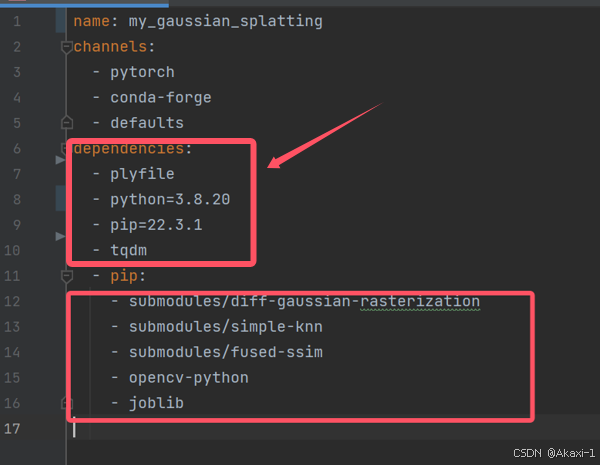

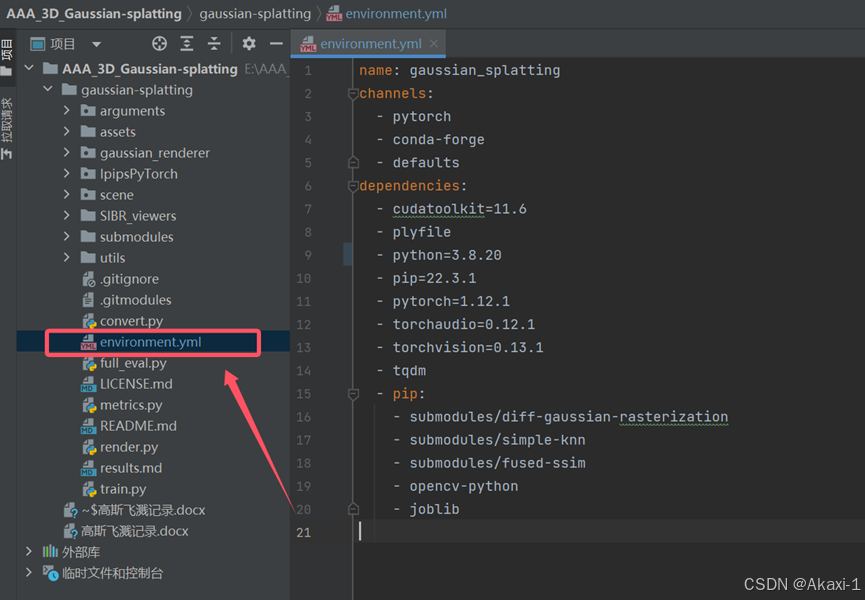

在文件目录的environment.yml中可以看到对环境的要求，这里要求cuda11.6（我用的是cuda11.7），python至少3.8（我的是python3.8），然后pytorch至少是1.12.1 (我的是pytorch2.0.0)，满足要求哦

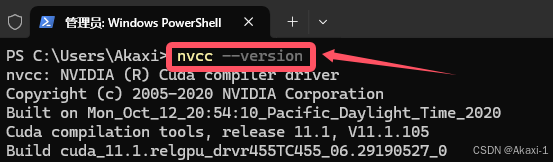

查看自己用的cuda版本，输入指令
【指令】ncvv --version
（出现cuda11.7即可）
然后开始创建一个python3.8.20的环境，我们使用的是anaconda工具对环境进行创建，关于anaconda的安装和使用参考Windows下的Anaconda详细安装教程_windows安装anaconda-优快云博客

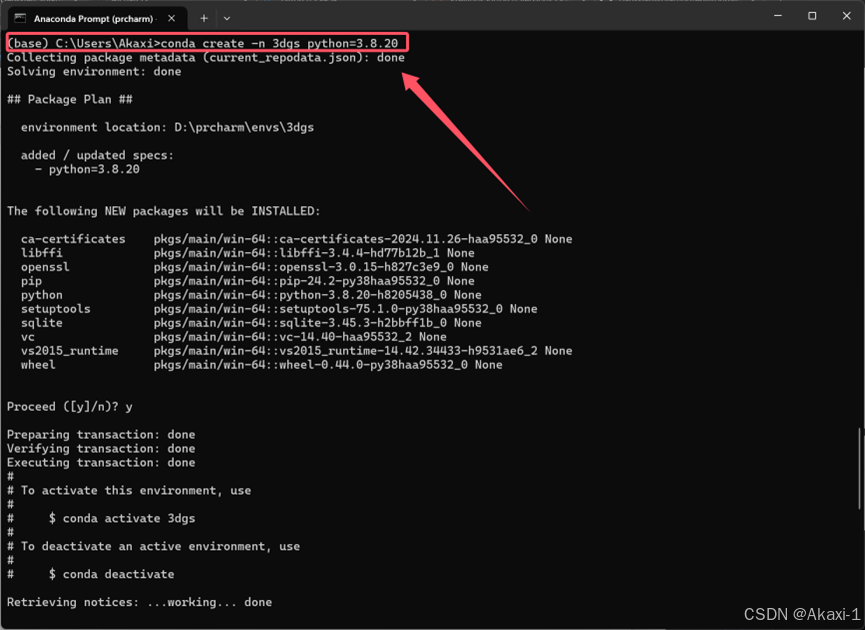

使用conda指令创建环境：
【指令】conda create -n 3dgs python=3.8.20

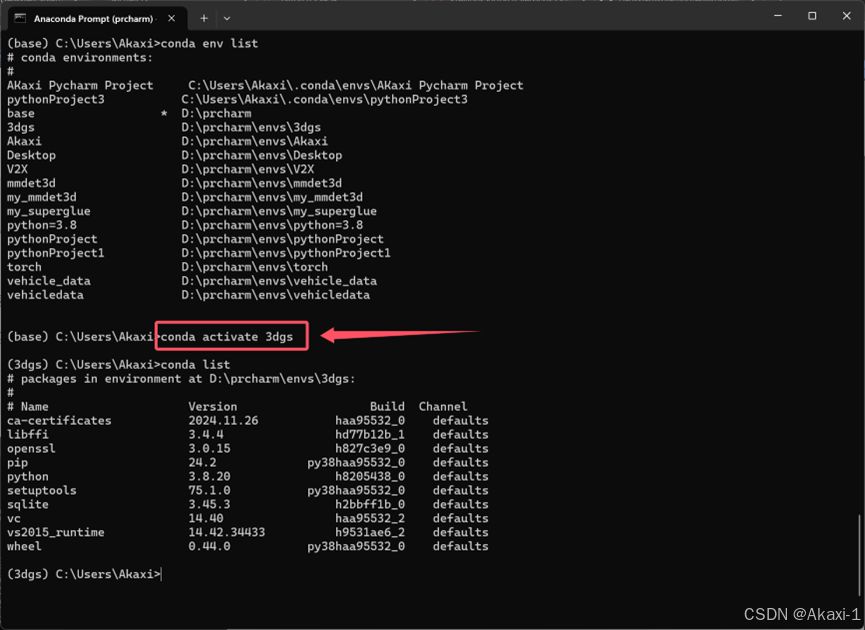

激活环境，看到里面有python3.8.20啦
【指令】conda activate 3dgs
【指令】conda list
继续下载：

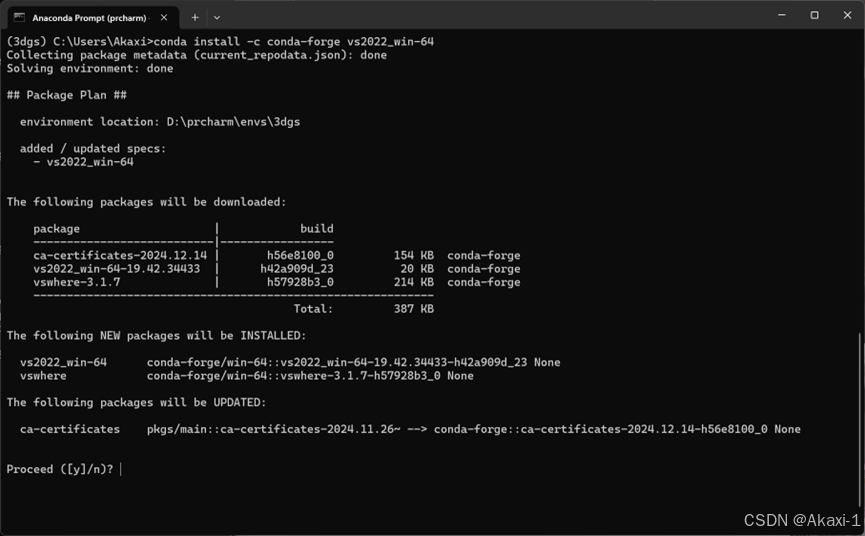

【命令】conda install -c conda-forge vs2022_win-64
完成后可以看到：
1.3.2 离线安装torch包
因为环境是CUDA11.7，那我们pytorch选择2.0.0版本
我们最重要的是安装这个：pytorch-2.0.0-py3.8_cuda11.7_cudnn8_0.tar.bz2
去清华镜像网站：https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud/pytorch/win-64/

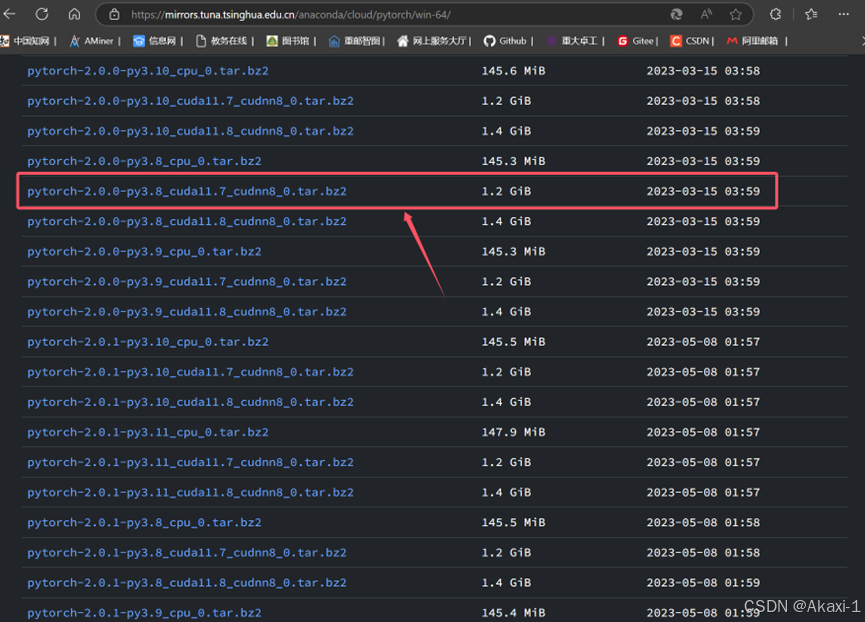

找到【pytorch-2.0.0-py3.8_cuda11.7_cudnn8_0.tar.bz2】，点击下载到本地离线安装

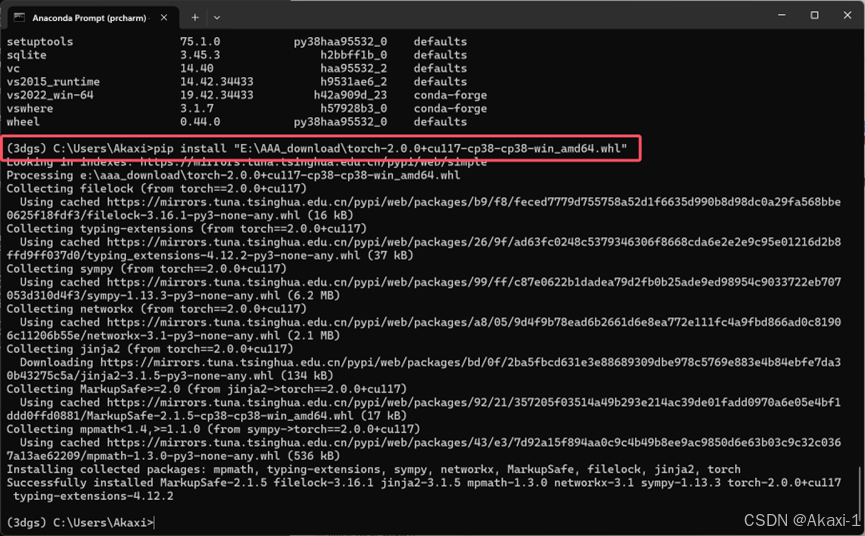

【指令】pip install "E:\AAA_download\torch-2.0.0+cu117-cp38-cp38-win_amd64.whl"注意这里的指令install后面需要接上你刚刚自己下载torch包的安装路径哦

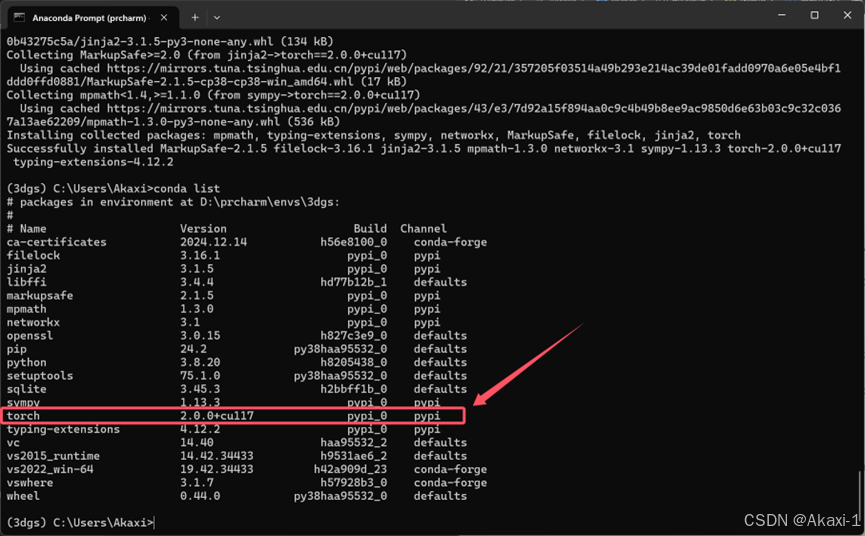

成功
然后再装一些依赖：

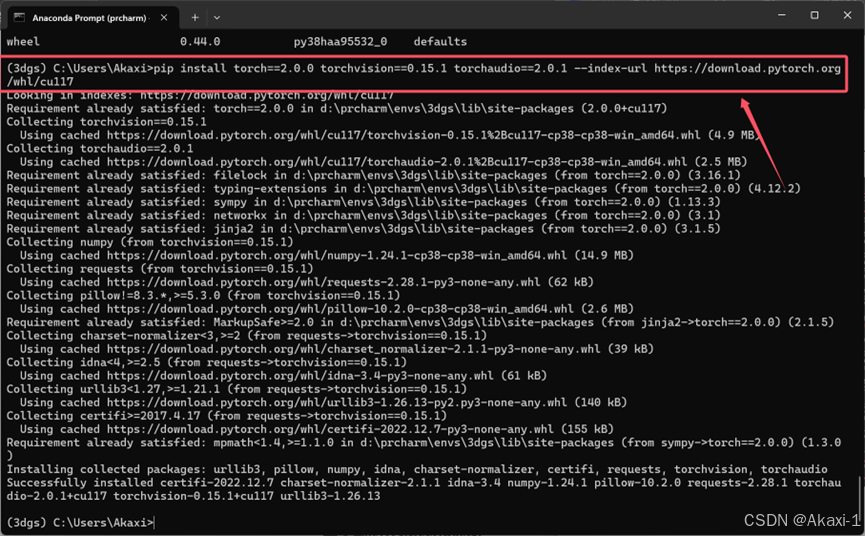

【指令】pip install torch==2.0.0 torchvision==0.15.1 torchaudio==2.0.1 --index-url https://download.pytorch.org/whl/cu117
成功啦：
1.3.3 安装依赖包

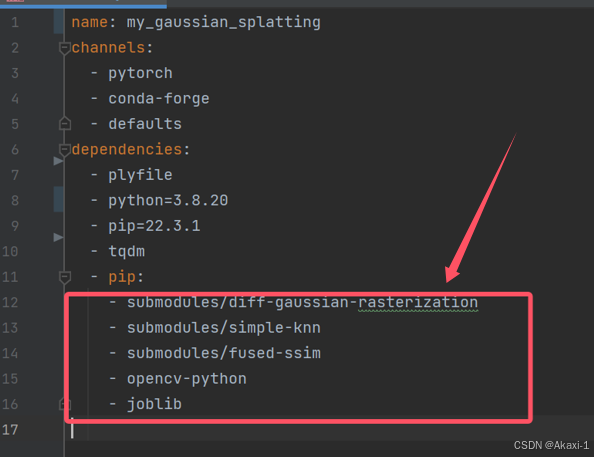

可以看到我们需要安装一些依赖包：

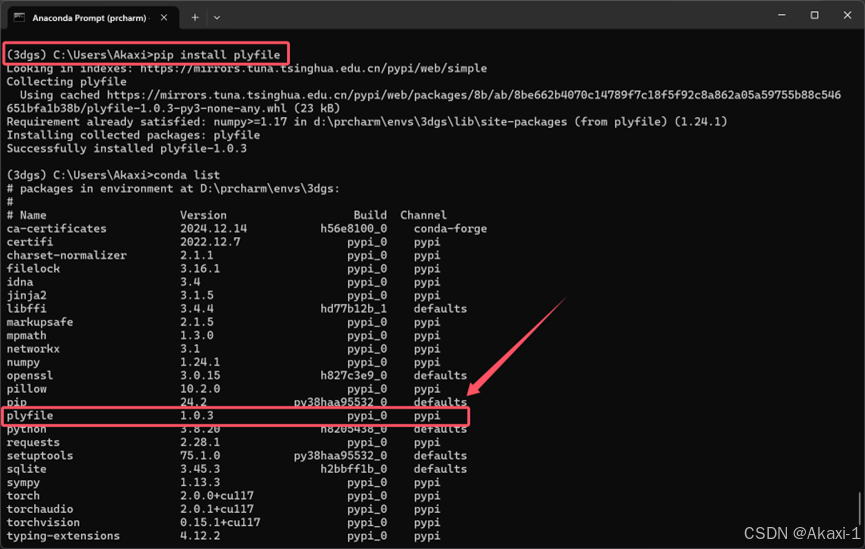

装一下plyfile
【指令】pip install plyfile

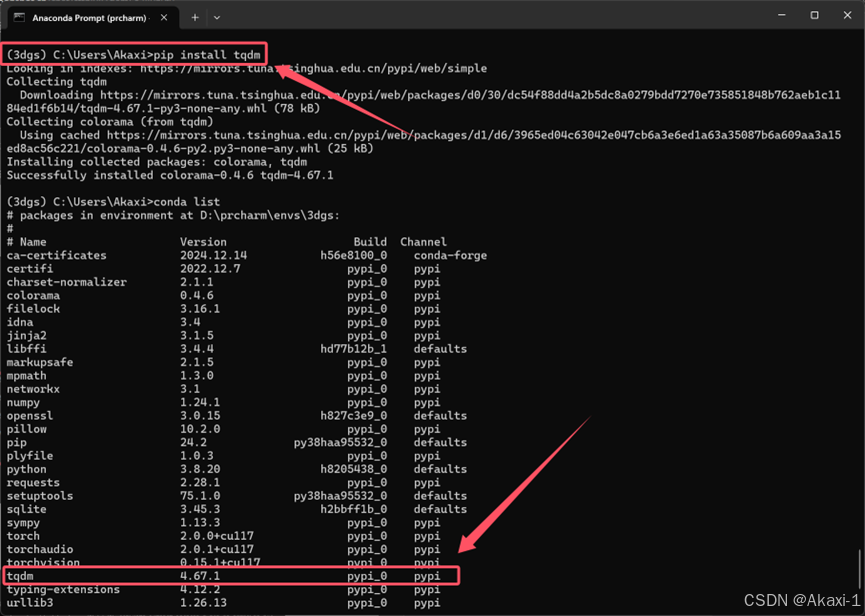

然后装一下tqdm
【指令】pip install tqdm

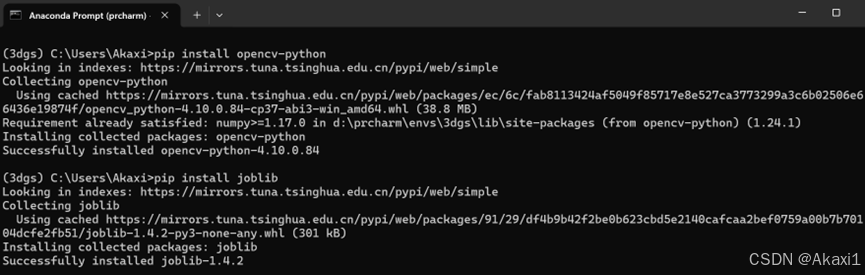

同理装一下opencv-python和joblib
【指令】pip install opencv-python
【指令】pip install joblib

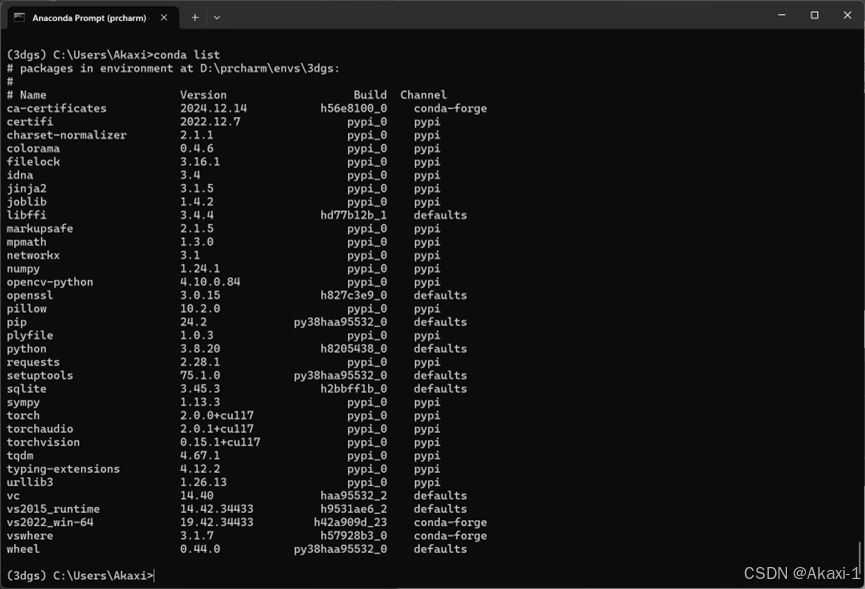

当前conda环境如下
1.3.4安装子模块

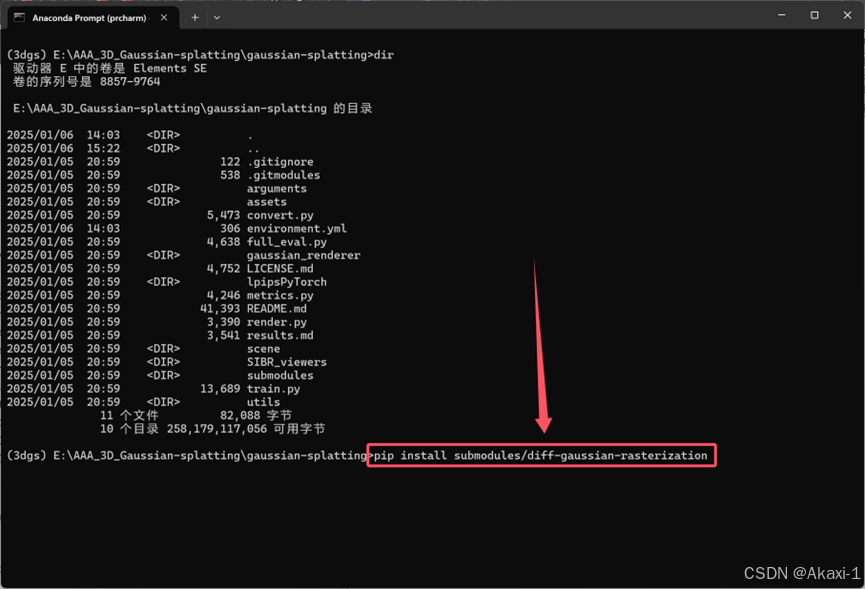

进入目录继续下载子目录下的内容

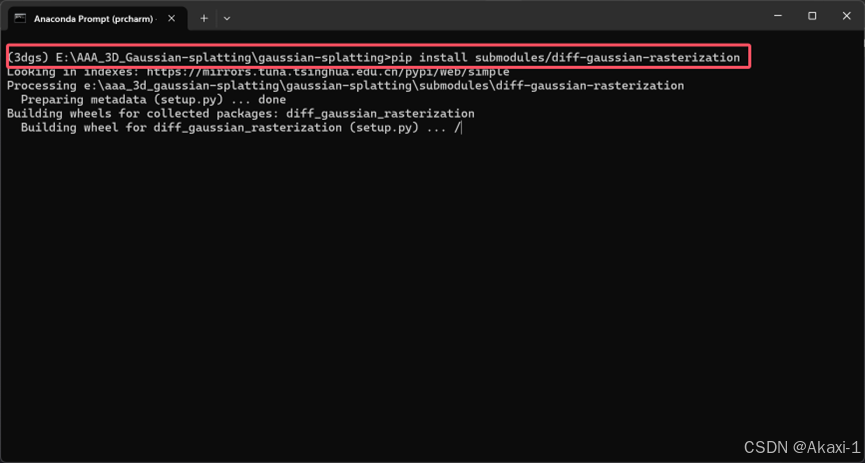

【指令】pip install submodules/diff-gaussian-rasterization

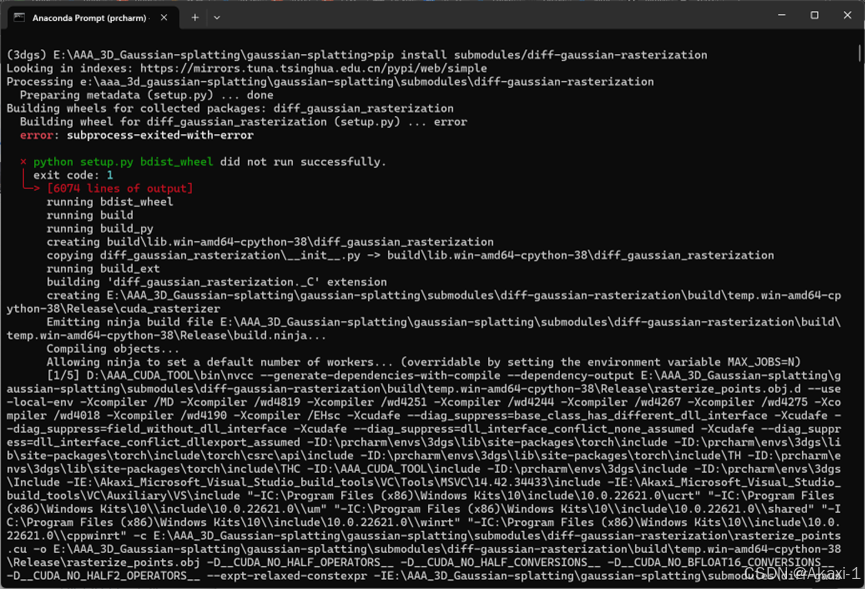

（1）报错解决（vs2022降级到vs2019）
报错遇到
原因：
可能是vs2022的问题，vs2022与我的cuda11.7冲突，降低一下版本

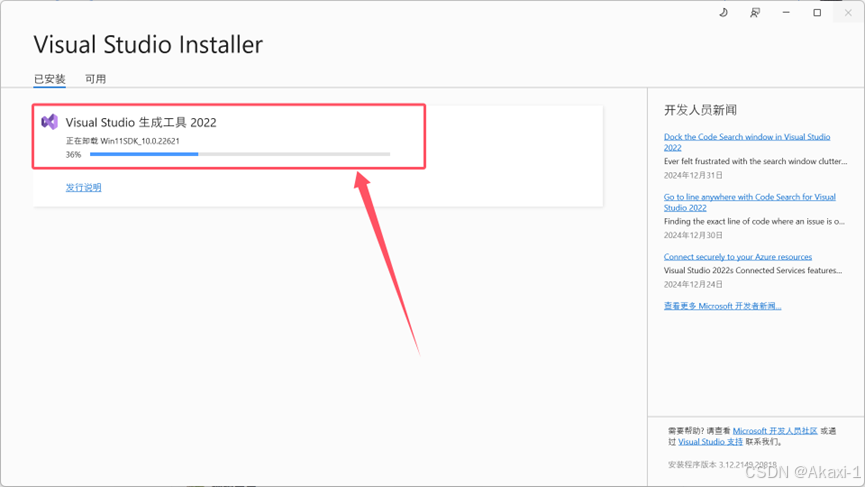

卸载vs2022，准备安装vs2019

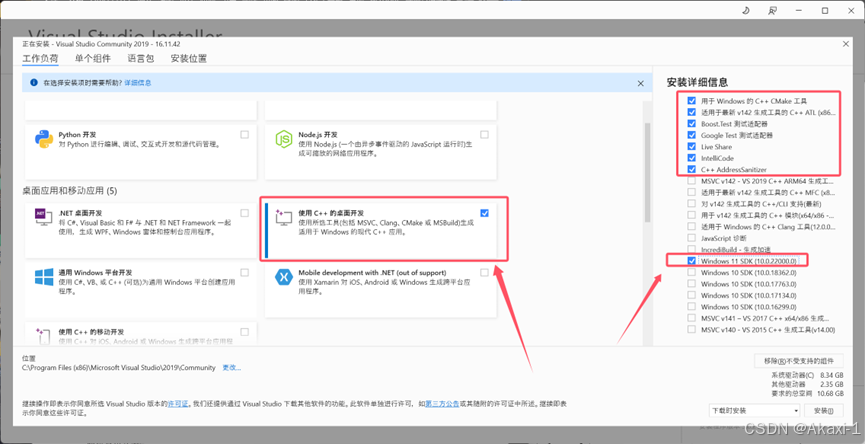

注意：官网已经不再提供vs2019的版本啦，需要自己去找vs2019的下载包哦
下载完成后重复1.2.1和1.2.2的步骤

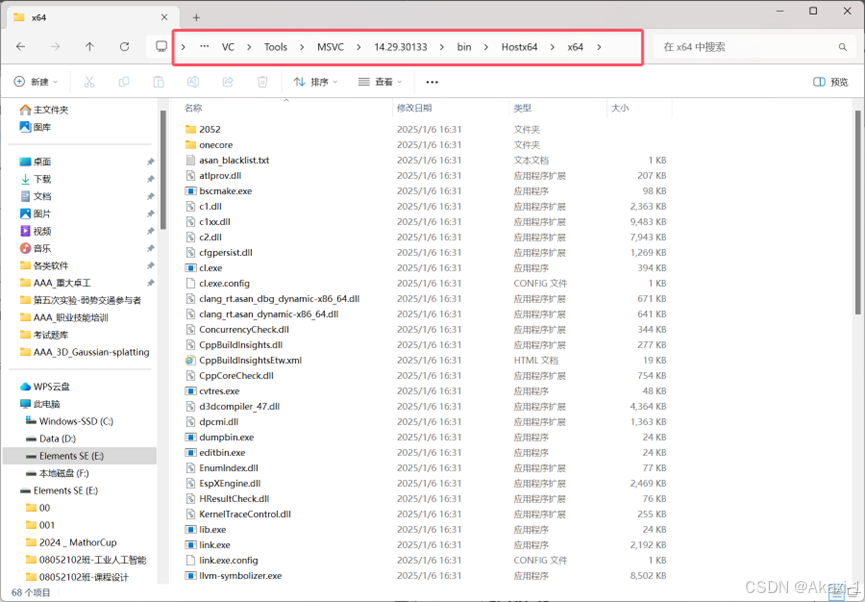

同理需要设置环境变量，找到cl.exe文件的路径哦：
降级成功~
（2）再次安装子模块
降级后再次尝试：

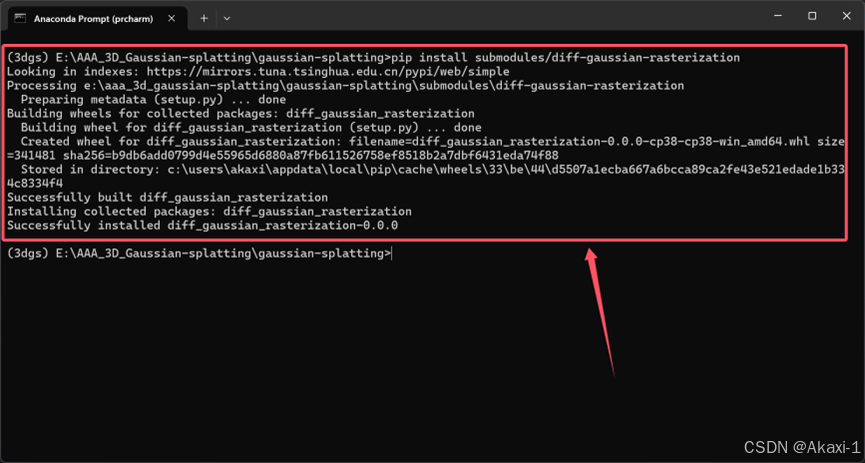

【指令】pip install submodules/diff-gaussian-rasterization
~~~~~~~~~成功啦~~~~~~~~~
原因总结，cuda11.7和vs2019适配，故前面装的2022不行哈

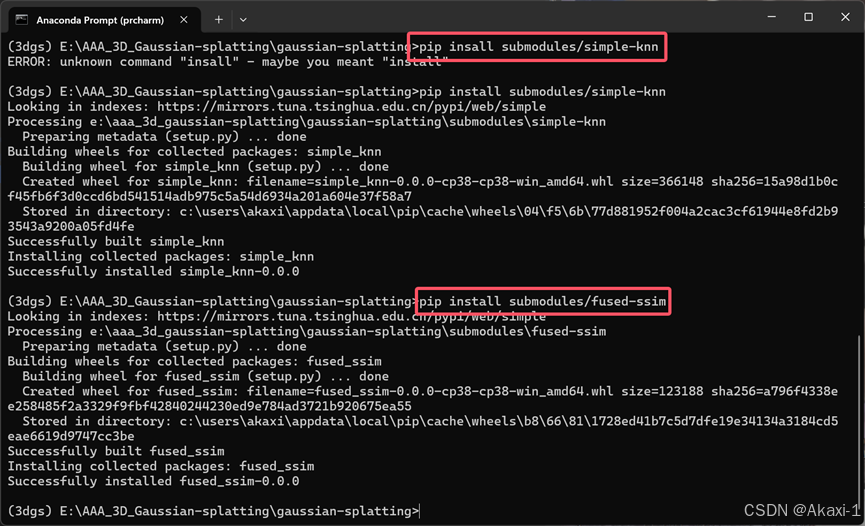

同理下载其他两个子模块：
【指令】pip install submodules/simple-knn
【指令】pip install submodules/fused-ssin

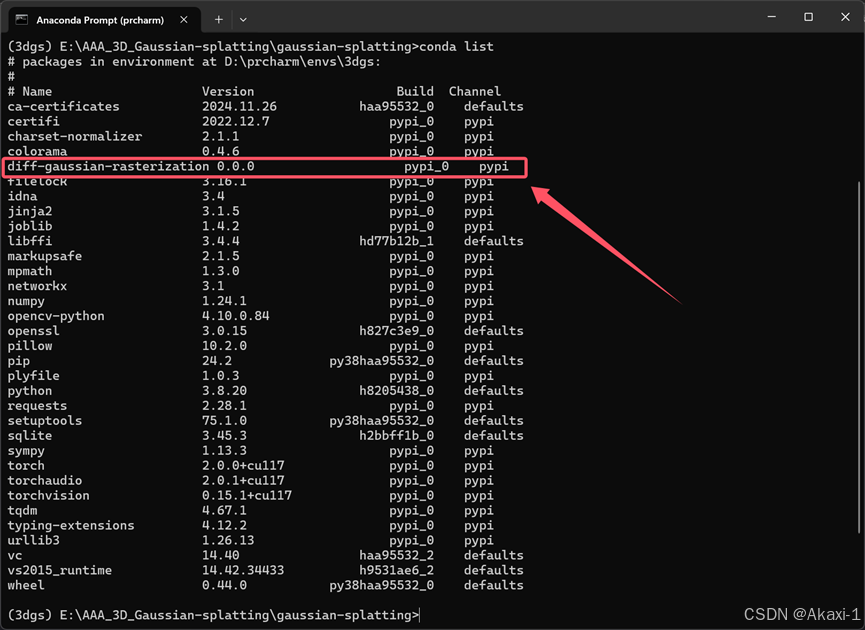

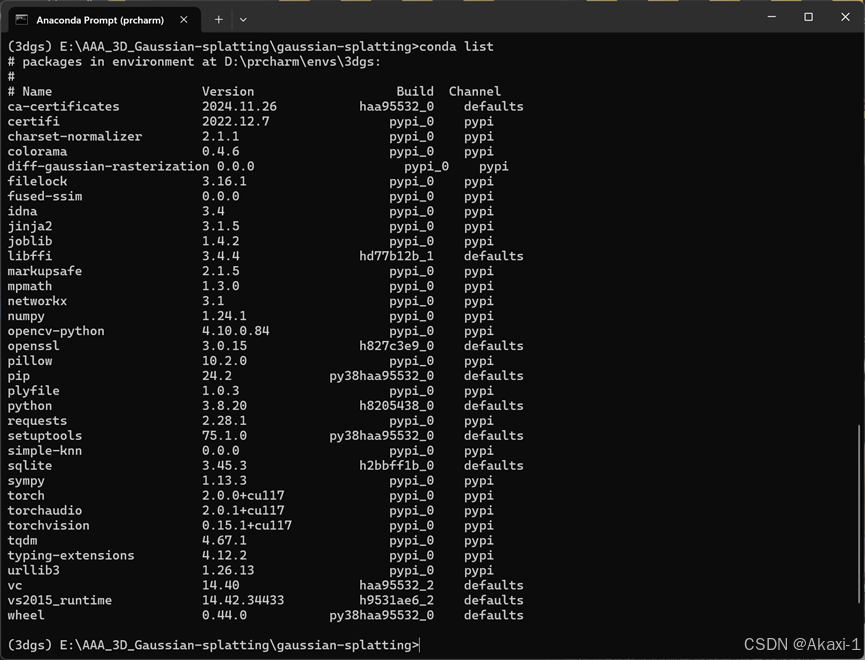

最终环境是这样的：
环境配置成功啦~~~~~~~~~~~~~~~~
二、【初步训练&可视化测试】
2.1 官方数据集训练与可视化

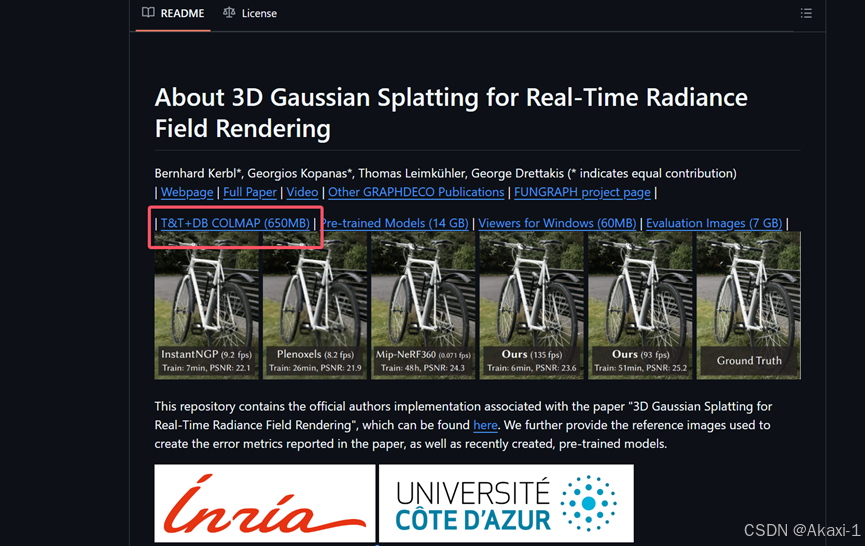

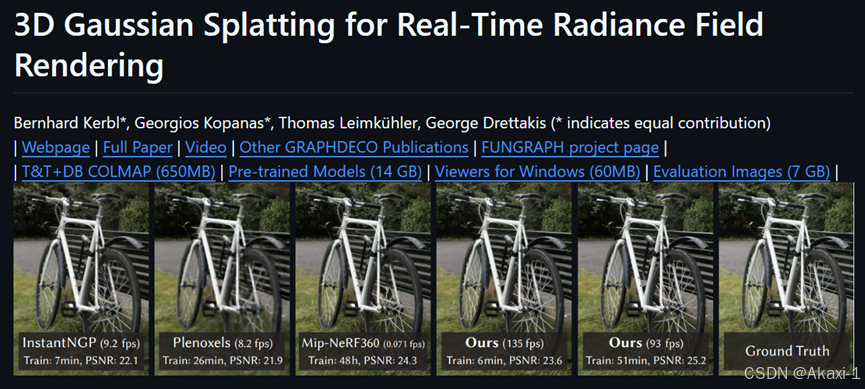

去到github官网下载 T&T+DB COLMAP (650MB) 4个场景的图片：
【github官网】https://github.com/graphdeco-inria/gaussian-splatting
补充：
这一排的链接分别是：
T&T+DB COLMAP (650MB) ：包含了4个场景的图片，并已经通过convert.py进行colmap转换。可以直接用来做train.py训练测试。Pre-trained Models (14 GB)：论文中提到的各种场景的预训练模型。可以通过viewer查看效果
Viewers for Windows (60MB)：作者已经编译好的SIBR点云查看工具，不需要按照教程再编译。
Evaluation Images (7 GB) ：这是项目训练过程中，同一批数据在不同的算法之下训练出来的场景数据对比图片。
colmap下载（如需使用自己的图片训练）：可以从照片集合中进行三维重建，可以识别运动结构 (Structure-from-Motion, SfM)、也可以进行多视图立体 (Multi-View Stereo, MVS)构建。
ImageMagick下载（如需针对自己的图片进行裁剪）
下载T&T+DB COLMAP (650MB)，下载完成后输入指令（注意自己的路径）：
【命令】
python train.py -s E:\AAA_3D_Gaussian-splatting\gaussian-splatting\my_download_data\tandt_db\db\playroom --iterations 6000

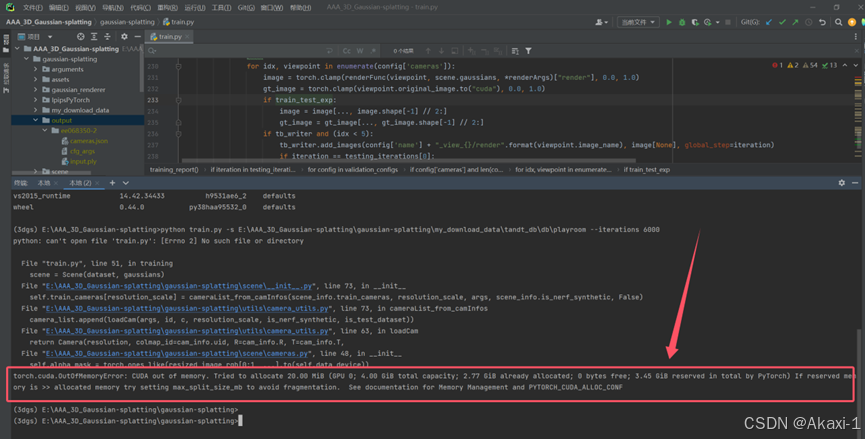

报错了，应该是cuda内存不足

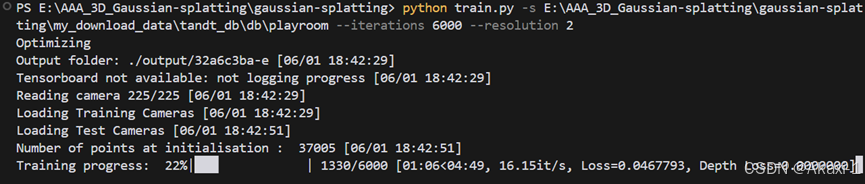

这里在指令后面加上【--resolution 2】让分辨率减少一半试一试，指令：
【指令】
python train.py -s E:\AAA_3D_Gaussian-splatting\gaussian-splatting\my_download_data\tandt_db\db\playroom --iterations 6000 --resolution 2
然后这边在训练的过程中，新建一个终端，在目录下E:\AAA_3D_Gaussian-splatting\gaussian-splatting\viewers\bin执行命令进行可视化
【命令】.\SIBR_remoteGaussian_app.exe

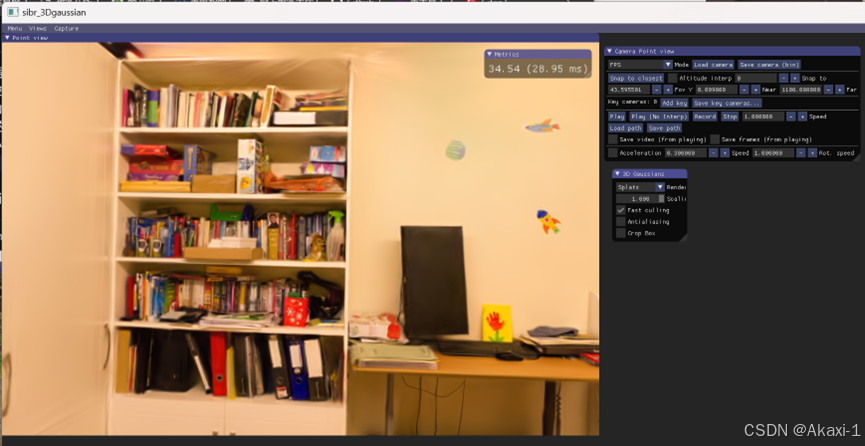

可以看到：
【期间又是因为内存不足导致提前中断】
试一试再低一点：
【指令】
python train.py -s E:\AAA_3D_Gaussian-splatting\gaussian-splatting\my_download_data\tandt_db\db\playroom --iterations 6000 --resolution 4 --percent_dense 0.3含义
--resolution 4 降低分辨率
--percent_dense 0.3 控制点云密度为 30%
【训练完成】
2.2 报错解决（显卡驱动升级至12.7）
2.2.1 错误尝试
~~~~~~~~~~~以下皆是错误尝试哈~~~~~~~~~~~

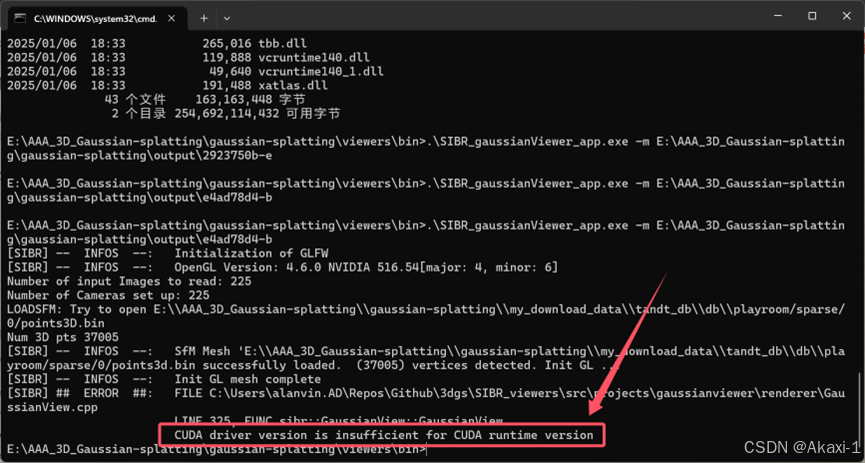

但是又遇到报错，找不到cudart64_12.dll：
好像是conda里面的cudatoolkit没有装（不是，是CUDA驱动和版本的问题应该是）

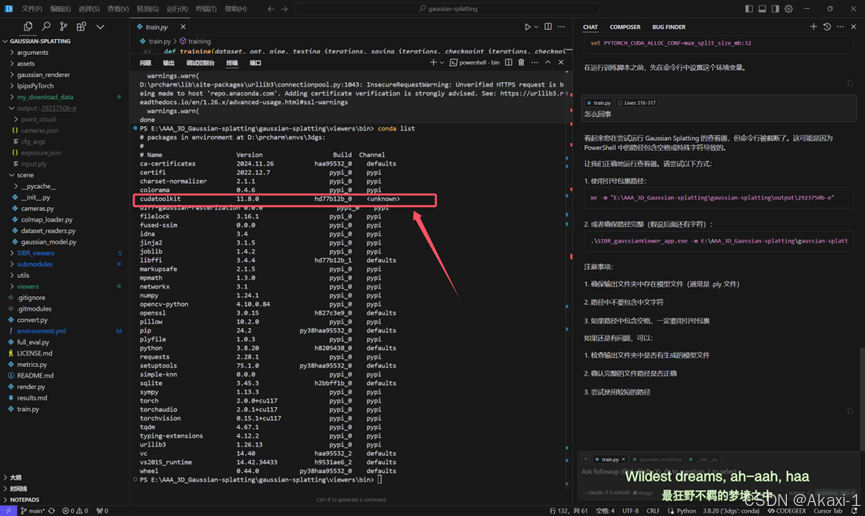

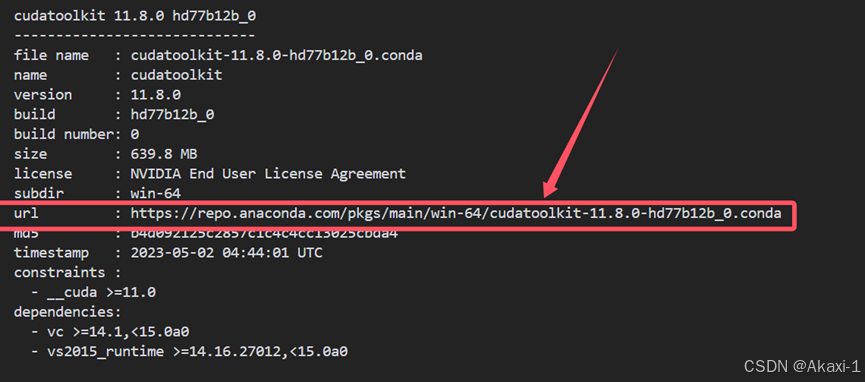

【命令】conda search cudatoolkit --info

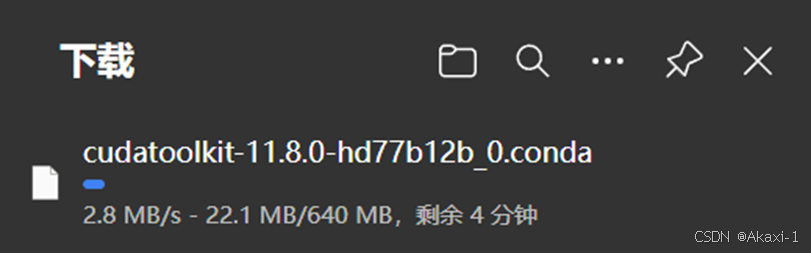

找到对应版本的cudatoolkit并且找到url，点击手动下载（不使用命令的原因是因为网速太慢了）
下载完成后手动安装：
【命令】conda install --use-local E:\AAA_download\cudatoolkit-11.8.0-hd77b12b_0.conda
成功，但是还是没有用，这里手动将cudart64_12.dll放在目录下的话可以运行，但是会报兼容问题的错误
在网站可以找到cudart64_12.dll下载文件
网址：https://www.dllme.com/dll/files/cudart64_12
后面还是运行冲突了
2.2.2 正确操作

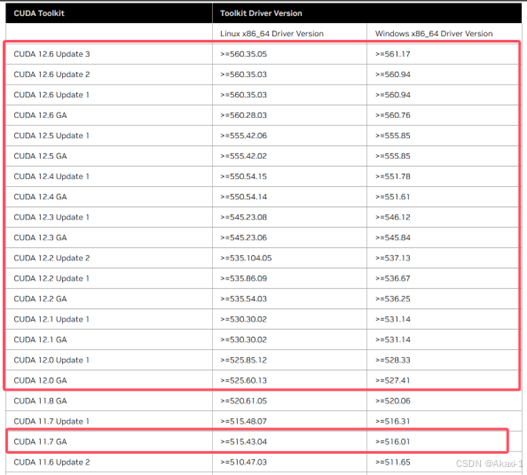

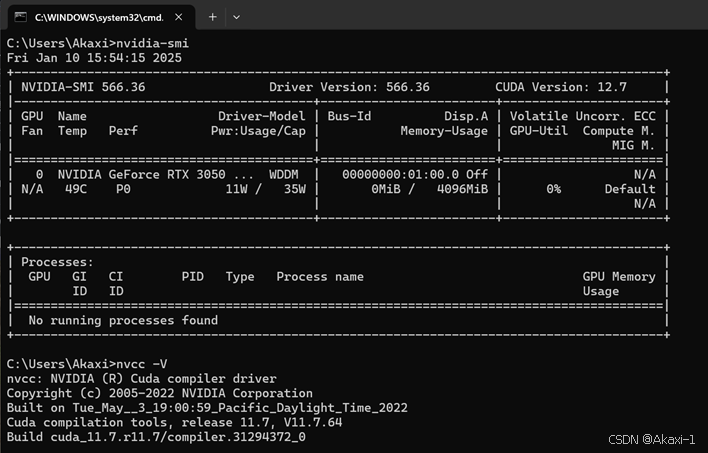

更新了Nvidia显卡驱动至版本566.36,且cuda version更新至12.7：

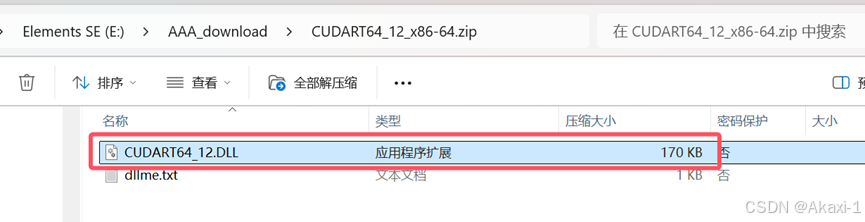

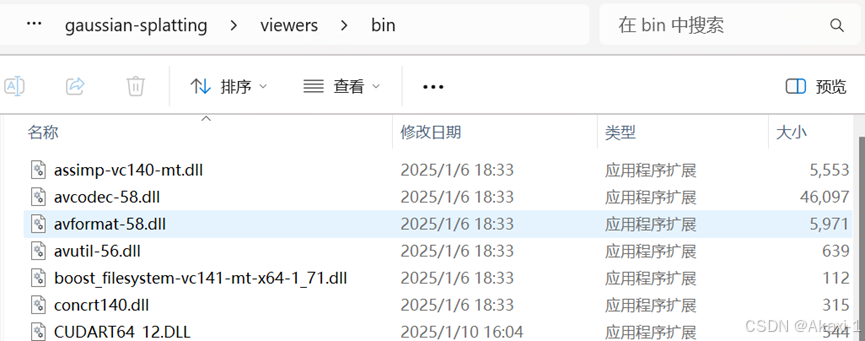

【并且将CUDART64_12.DLL文件复制到gaussian-splatting\viewers\bin目录下】
CUDART64_12.DLL文件下载网址：https://www.dllme.com/dll/files/cudart64_12
2.3 可视化测试

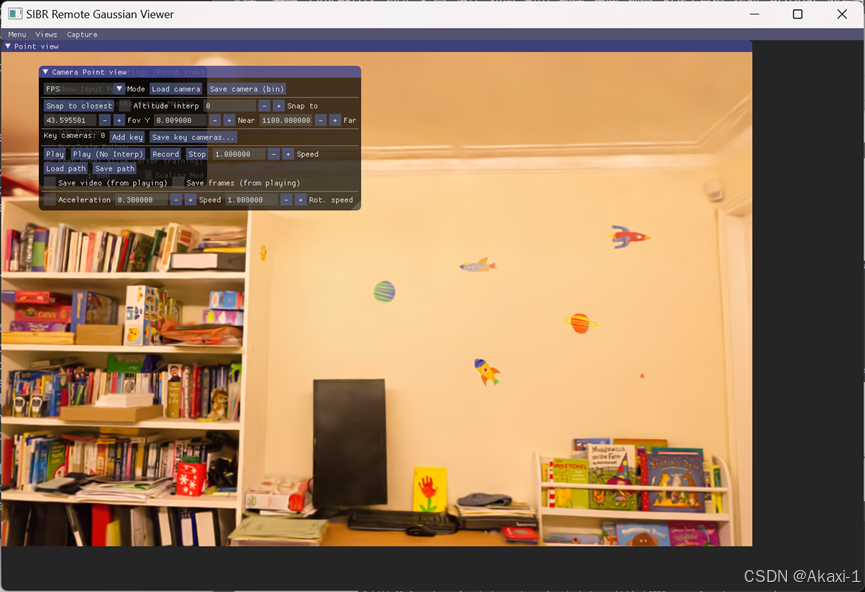

再次运行可视化成功：
【指令】.\SIBR_gaussianViewer_app -m E:\AAA_3D_Gaussian-splatting\gaussian-splatting\output\e4ad78d4-b
【结论】cuda version>=12.X；cuda-toolkit11.7; torch2.0.0+cu117;可行
三、【训练自己的数据集】
3.1 下载Colmap
Colmap：三维重建查看器

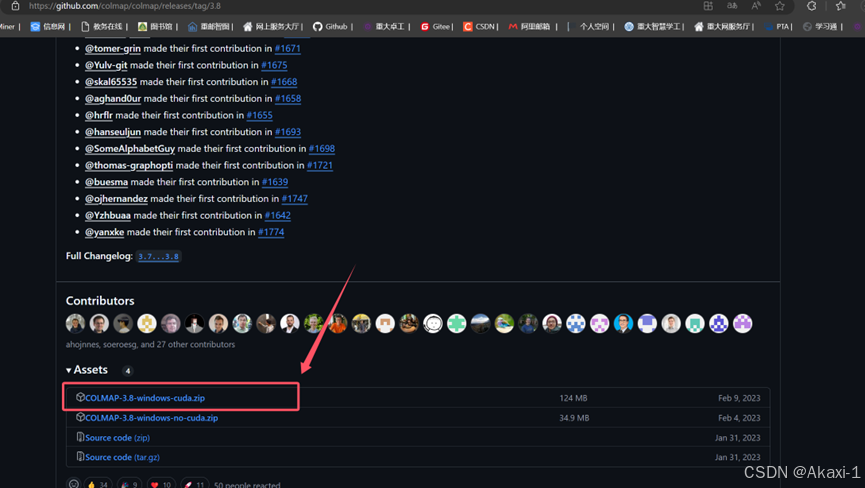

【github网址】https://github.com/colmap/colmap/releases/tag/3.8

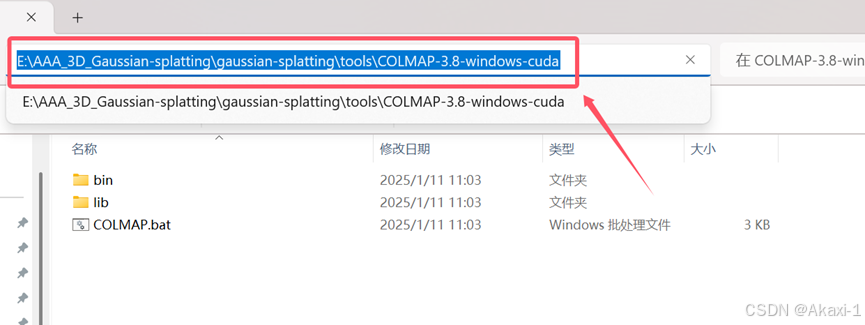

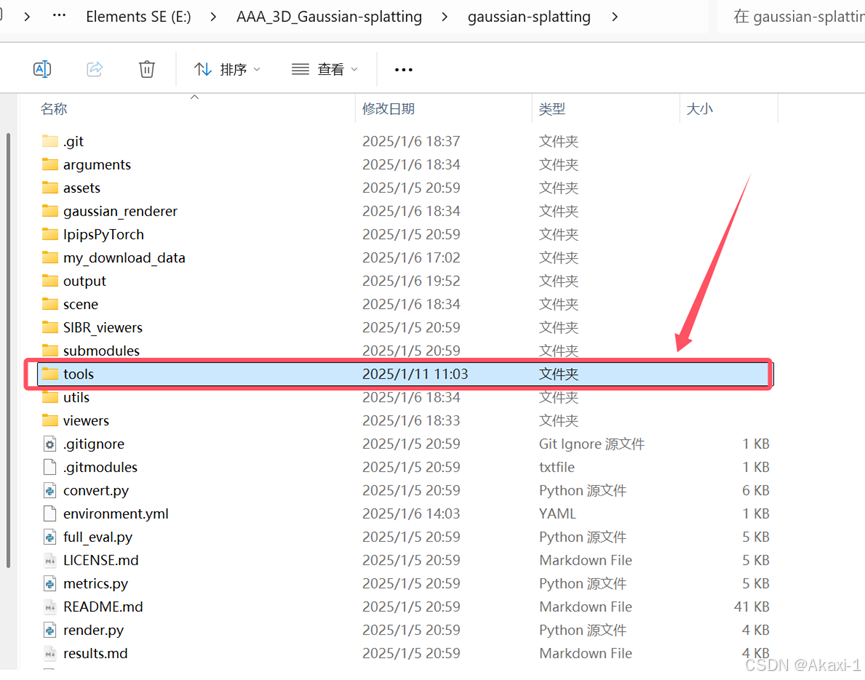

下载到文件夹下（新建一个tools文件夹）

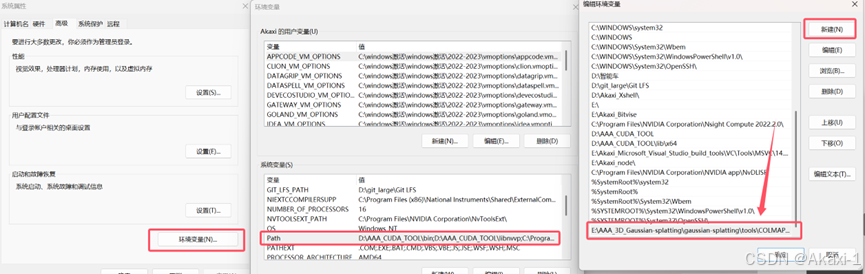

然后将文件路径添加到环境变量

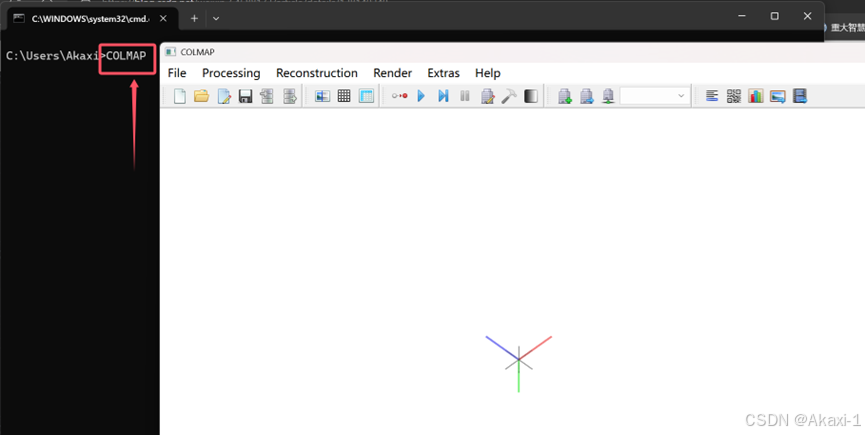

然后新建终端输入【命令】COLMAP即可打开软件
3.2 下载Ffmpge
Ffmpge：视频->连续图片工具

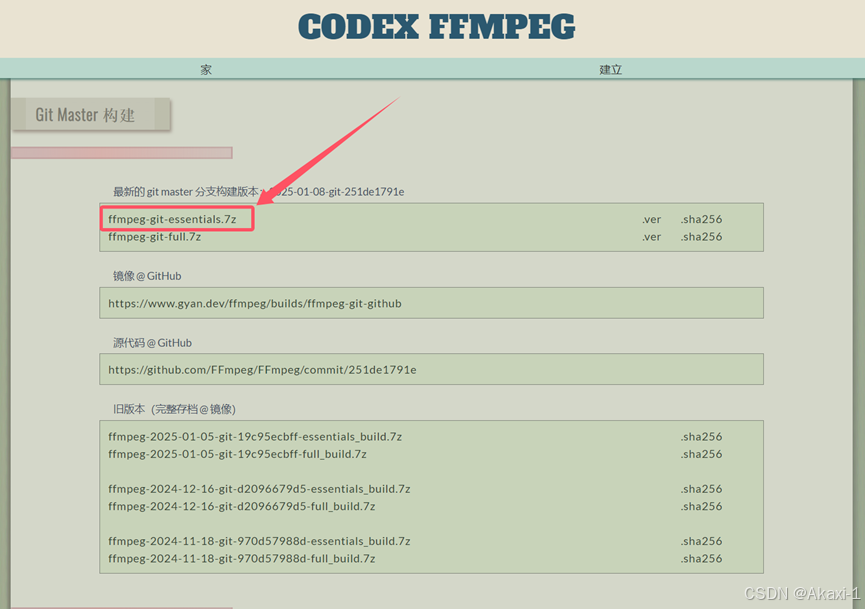

【官网】https://www.gyan.dev/ffmpeg/builds/

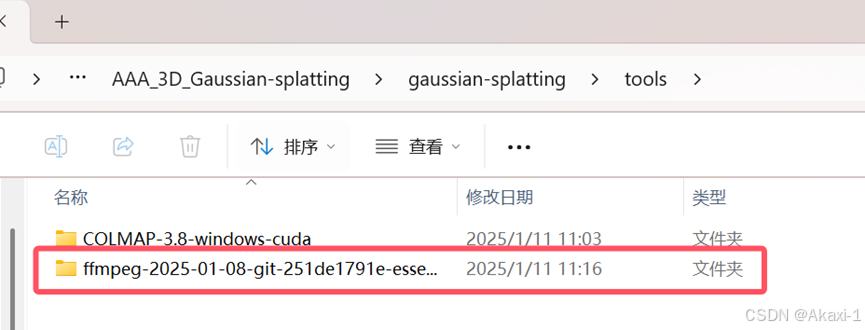

下载后解压到tools文件夹下

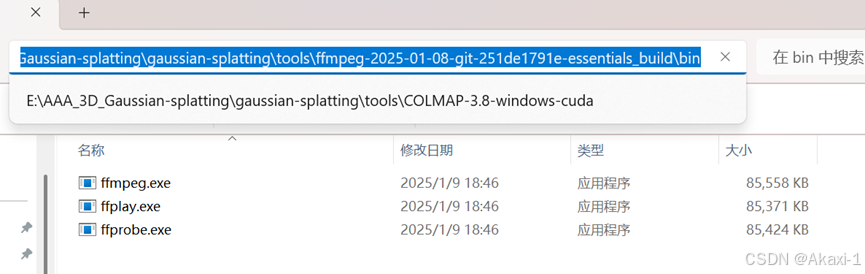

同样把bin目录添加到Path环境变量中

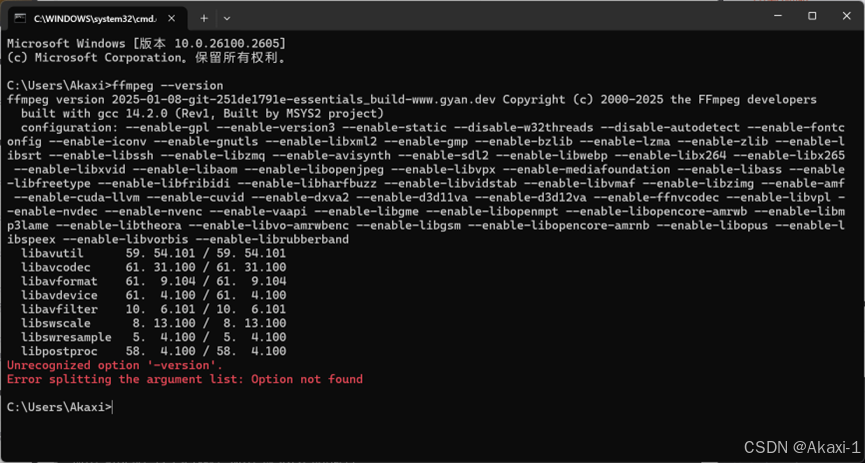

输入【ffmpeg –version】
安装成功~
3.3 数据集制作
3.3.1 拍摄一段视频
用手机围绕自己喜欢的物体拍摄一段视频吧，作为自己的数据集~
3.3.2 视频转连续图片

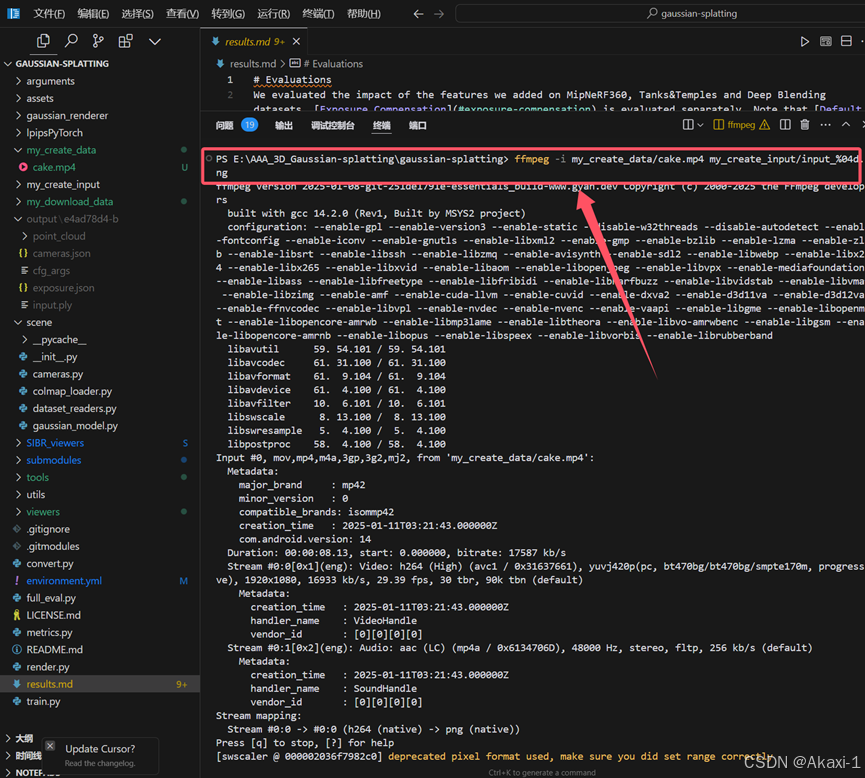

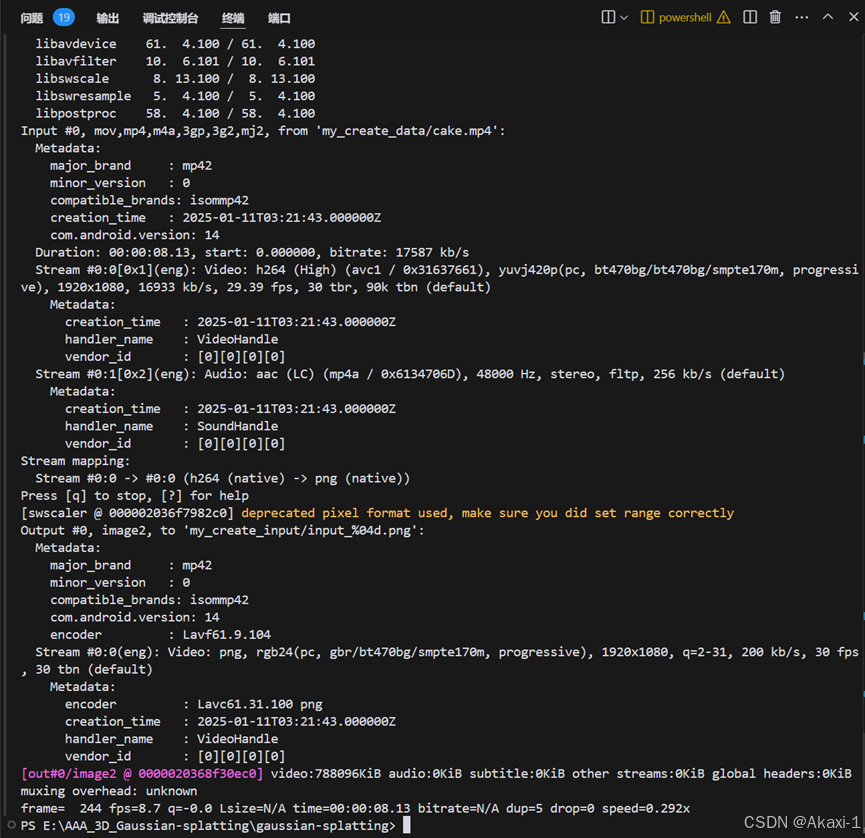

输入指令开始将拍到的视频转图片：
【指令】ffmpeg -i my_create_data/cake.mp4 my_create_input/input_%04d.png
根据视频拍摄时长大小转换时间也会不同，我大概花了20min，视频转连续图片帧完成

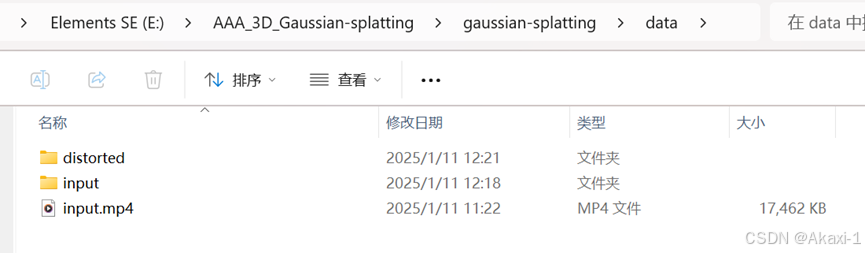

在my_create_input文件中可以看到，这是我制作的一个蛋糕数据集
注意：这里目录结构要一致，不能取别名
3.3.3 连续图片转点云
连续图片帧转点云（耗时，大约2h左右）

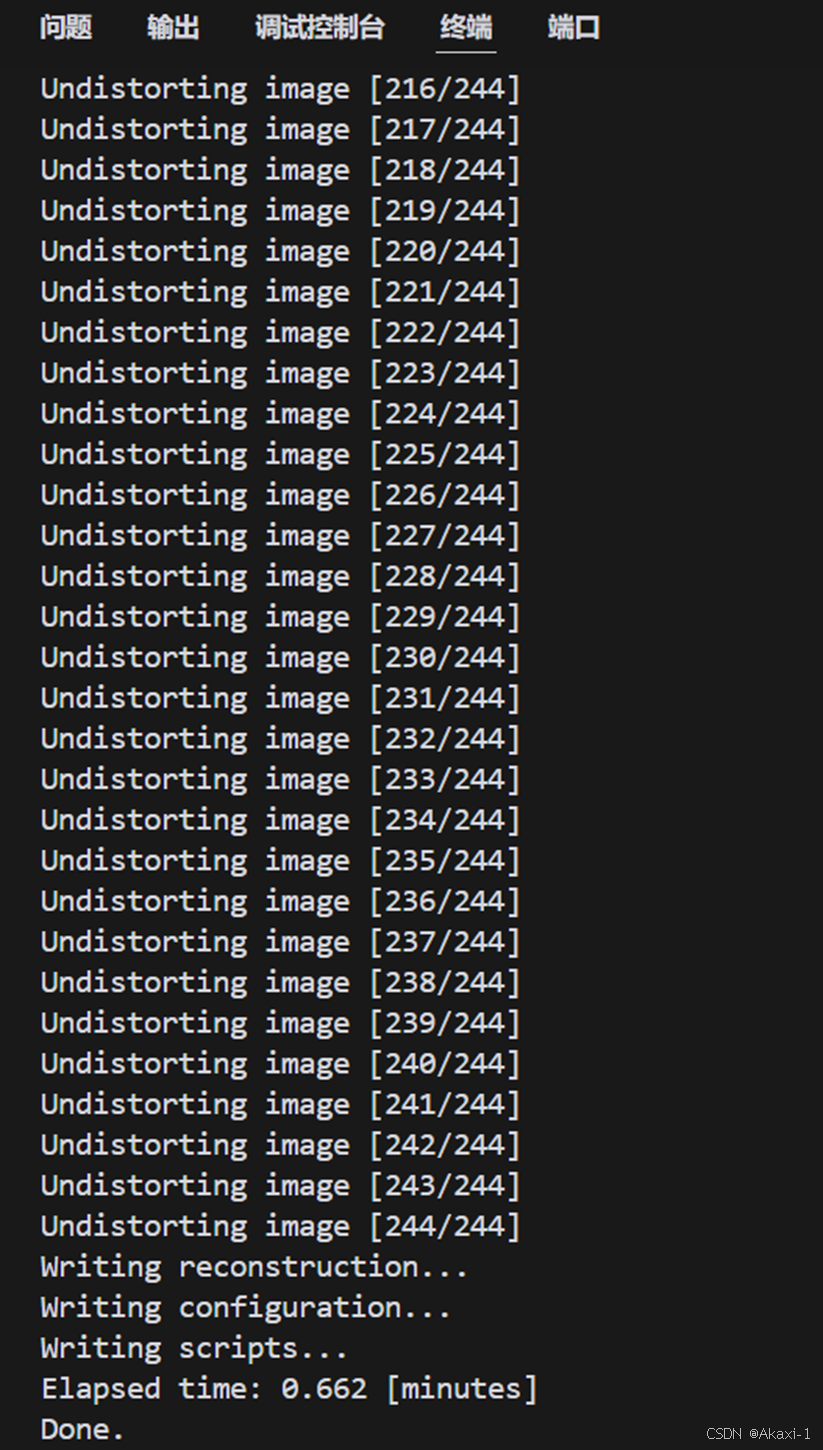

【命令】python convert.py -s data
点云转换成功，准备开始训练
3.4 训练数据集
在PS E:\AAA_3D_Gaussian-splatting\gaussian-splatting>目录下开始训练

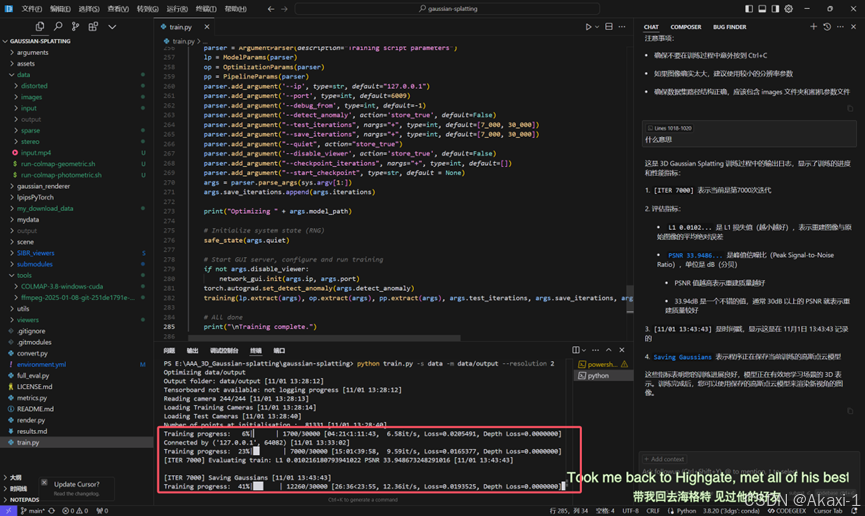

【指令】python train.py -s data -m data/output --resolution 2
训练时间1.5h左右
3.5 可视化三维重建效果

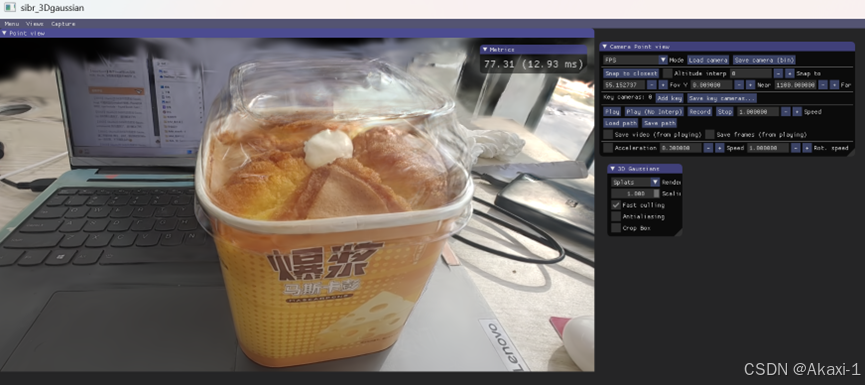

迭代7000次，效果已经很不错了，进行可视化：
四、【更多信息】
4.1 自己的数据集全场景

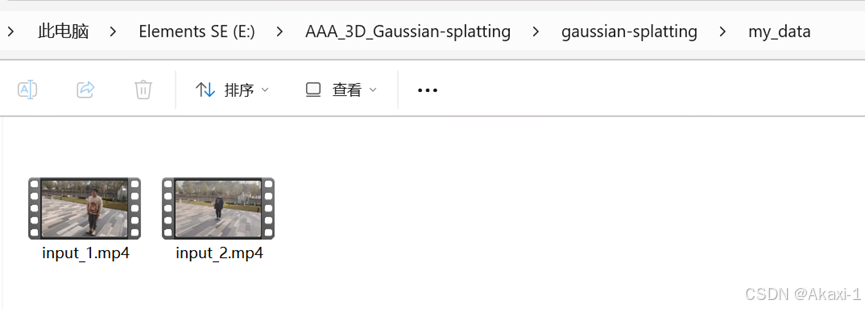

视频转图片帧

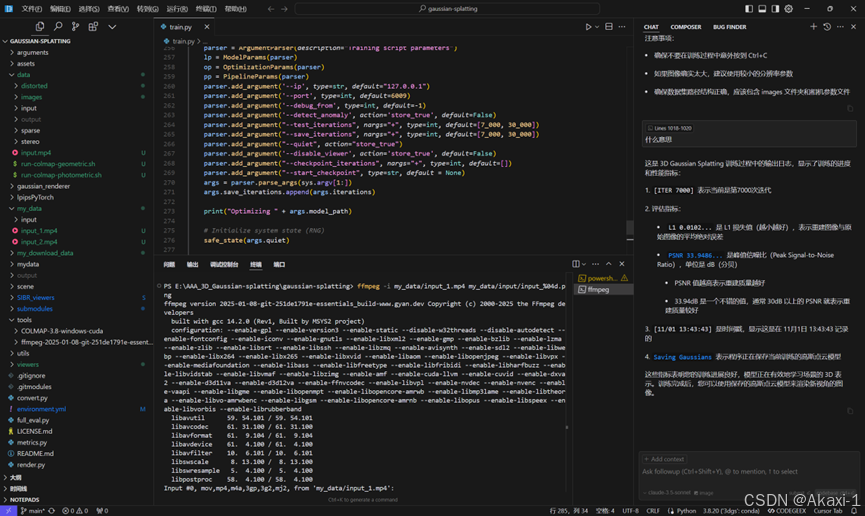

【指令】ffmpeg -i my_data/input_1.mp4 my_data/input/input_%04d.png

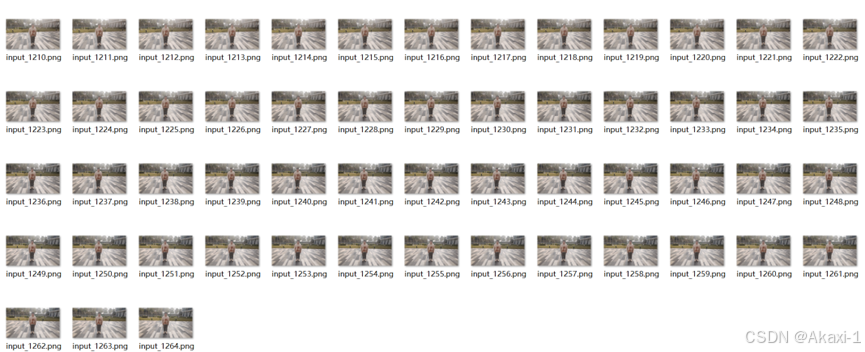

一共生成1264张图片
然后图片转点云：
【指令】python convert.py -s my_data

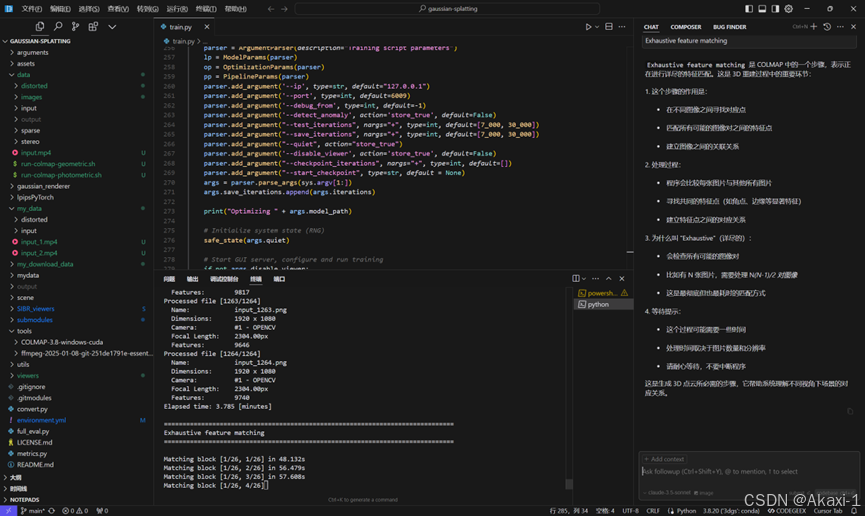

特征点匹配（这一步很耗时）这里就是要进行26x26=676次

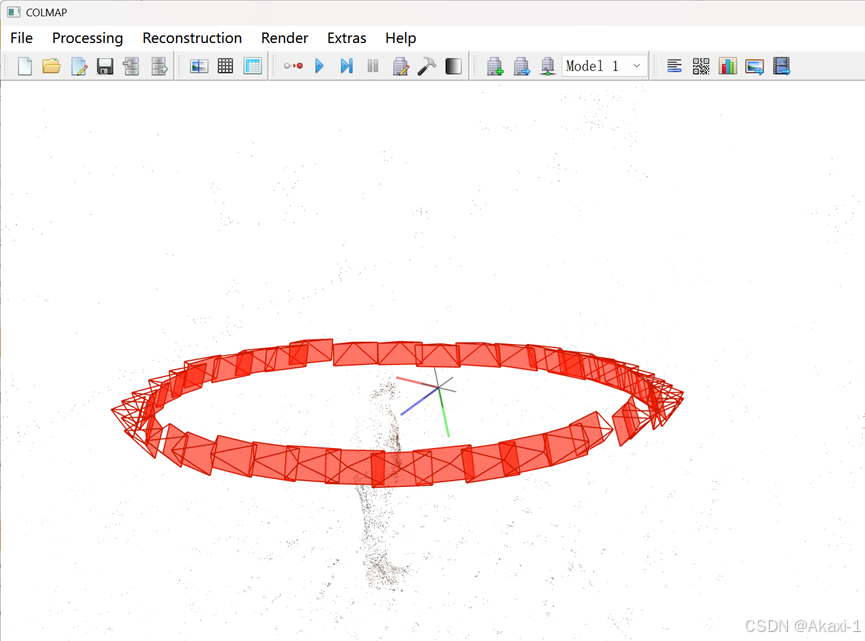

使用COLMAP查看：
训练后可视化：
效果蛮好，成功撒花~~~~~~~~~~~~~
4.2 最终三维重建效果视频
基于3D
4.3 参考链接
【github官网】https://github.com/graphdeco-inria/gaussian-splatting
【Youtube教程】https://www.youtube.com/watch?v=UXtuigy_wYc
【github教程】https://github.com/jonstephens85/gaussian-splatting-Windows
【csdn博客】https://blog.youkuaiyun.com/weixin_48400654/article/details/139456202?spm=1001.2014.3001.5506
----------------------------------------------------------------------------------------------------
