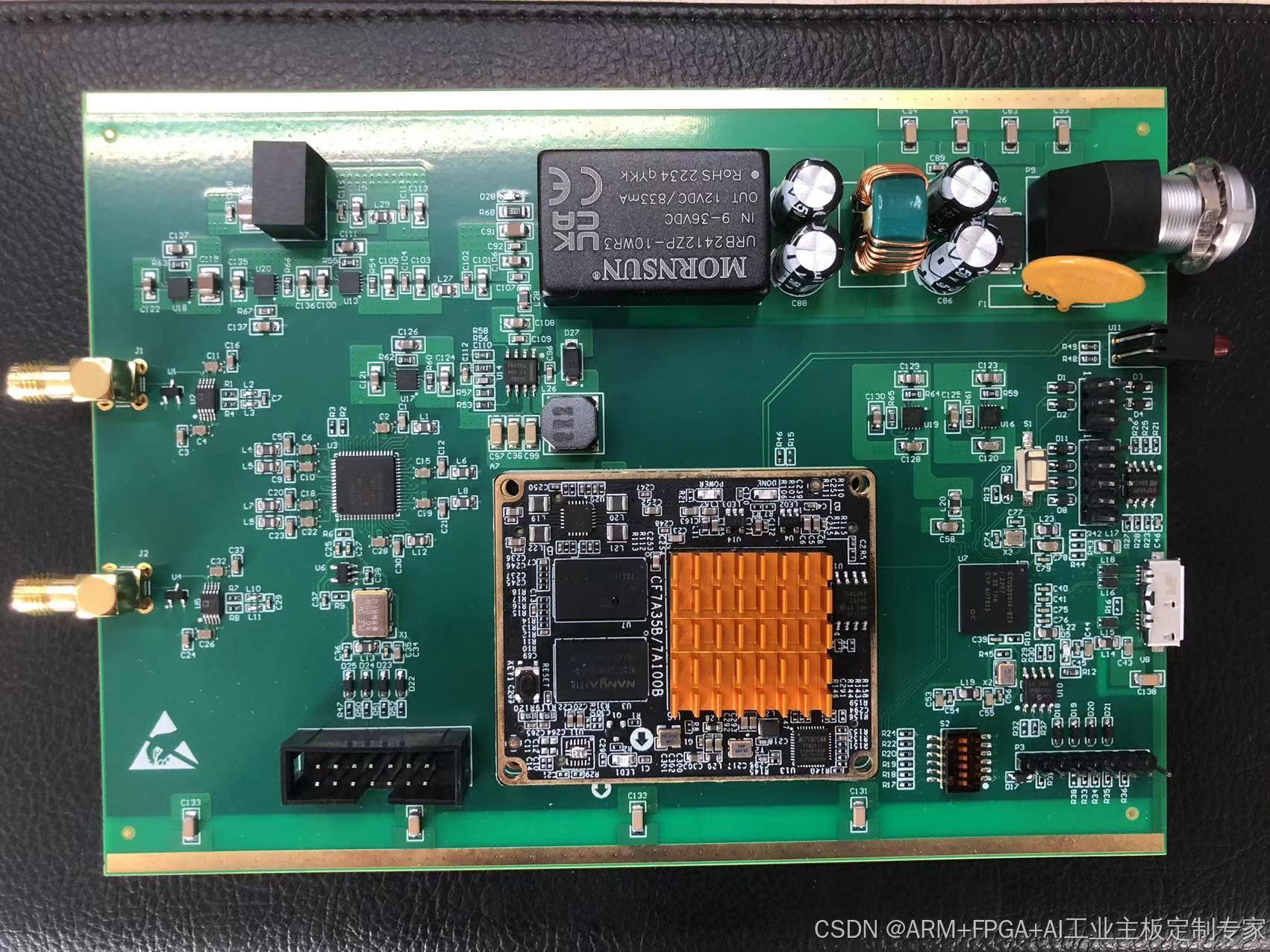

2通道电压 50M采样USB 3.0终端采集板卡
采用 XC7A100T-2FGG484I 型号的 FPGA 设计的一款
16 位的高速 USB 3.0 采集卡，一共 2 个通道，每个通
道采样率最高 50M 。
