一、概述

一种24V电源输入的保护设计，可以实现过流保护、过压保护、反接保护、EMC滤波。

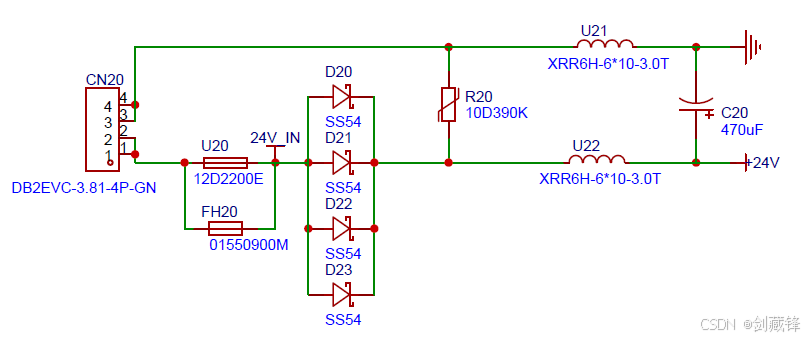

应用电路：

电路解析：

1、U20和FH20是保险丝，当电路中出现大电流的情况下就会熔断保护后级的电路；

2、D20~D23二极管是防止反接的，每个二极管允许通过的最大电流是5A，4个并联理论上允许通过的最大电流就是20A。

3、R20是压敏电阻，选型的时候需要考虑其工作电压，关于具体的选型可参考文章：硬件电路(5)-压敏电阻-优快云博客。当入口电压突然增大时，压敏电阻阻值变小迅速形成一个导通通路，导通电流变大，U20的保险丝熔断起到过压保护。

4、U21和U22是六孔磁珠可以改善电源的滤波效果提升EMC性能。
