AC24V电源雷击浪涌(Surge)防护电路

应用背景
1、全球气候变暖，雷雨天气增多
2、电源雷击损坏后，危害大
3、电源雷击损害后，维修成本高
4、高浪涌防护电源成为行业趋势

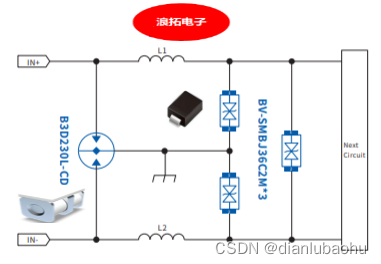

防护电路图

推荐电路保护器件
1、陶瓷气体放电管（GDT）-B3D230L-CD
1.1、B3D230L-CD系列气体放电管（GDT）旨在针对因雷击干扰引起的快速上升瞬态电压提供高水平保护。 采用方形表面安装式封装（φ5.0*7.8) 具备5kA浪涌性能以及 ≤1.5pF的断态电容值。

2、瞬态抑制二极管（TVS）-SMCJ58CA/SMBJ58CA/BV-SMBJ36C2M
2.1、SMCJ58CA系列TVS瞬态抑制二极管产品,具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。采用标准表面贴装式SMC封装,10×1000μs波形时的峰值脉冲功率为1500W,具备出色的箝位能力、漏电流小。

深圳浪拓电子主要从事电路保护器件的研发、生产与销售，从产品原型的开发到保护方案，我们给客户提供一站式的电路保护解决方案。
