基于Matlab的K-均值聚类颜色空间转换处理GUI系统

该系统是一款基于K-均值聚类算法的颜色空间转换处理工具，旨在通过不同的颜色空间对图像进行聚类分析。K-均值聚类算法是一种常用的无监督学习算法，旨在将数据（在本系统中为图像中的像素点）划分为K个不同的簇或类别。通过使用不同的颜色空间对图像进行分析，系统能够在不同的特征维度上提取出图像的颜色信息，进一步应用于图像分割、目标识别、图像增强等任务。

系统核心算法：K-均值聚类
K-均值聚类算法通过计算每个数据点到各个簇中心的距离，并根据最小距离将数据点分配到相应的簇。算法的核心思想是通过不断迭代，优化簇中心的位置，使得每个簇内部的点尽可能相似，而不同簇之间的点尽可能不同。具体来说，K-均值算法包括以下步骤：

初始化K个簇中心。
根据每个像素点与簇中心的距离，分配每个像素到相应的簇。
计算每个簇的新中心，即簇内所有像素的平均值。
重复执行第2步和第3步，直到簇中心不再发生变化或达到最大迭代次数。
K-均值聚类在不同颜色空间的应用：
K-均值聚类 (RGB) RGB颜色空间是基于红、绿、蓝三种颜色的加法混合模型。通过K-均值聚类算法在RGB空间中对图像进行处理，系统将图像中的像素按其颜色分布划分成K个簇。此方法适用于色彩丰富、对比度较高的图像，能够较好地处理图像中鲜明的色彩变化，广泛应用于图像分类和目标检测等领域。

K-均值聚类 (HSV) HSV颜色空间通过色调（Hue）、饱和度（Saturation）和明度（Value）来表示颜色。该空间更符合人类的颜色感知，因此在进行图像分割时能够更直观地处理色彩的变化。使用K-均值聚类算法对HSV空间中的图像进行聚类时，能够根据色调的差异对图像进行有效分割，适用于处理色彩较为丰富的自然图像，特别是颜色对比强烈的场景。

K-均值聚类 (YUV) YUV颜色空间分为亮度信息（Y）和色度信息（U和V），该空间在视频处理和压缩中常用。K-均值聚类在YUV空间中能够更好地分离图像的亮度与色度信息，适用于亮度和色度变化较大的图像。在YUV空间下进行图像聚类时，K-均值算法能够独立处理亮度变化和颜色变化，进而提高图像分割和分析的精度，常应用于视频处理与视频监控。

K-均值聚类 (Lab) Lab颜色空间包含了亮度（L）和两个色度通道（a和b）。此空间更接近人眼对颜色的感知，特别是在处理渐变色或细节丰富的区域时，具有较好的表现。通过K-均值聚类在Lab空间中进行图像处理，可以细致地提取图像的颜色特征，适用于高精度的图像分割和物体识别，广泛应用于图像修复和医学图像处理。

K-均值聚类 (YCbCr) YCbCr颜色空间是基于亮度（Y）和色度（Cb、Cr）分量的分离表示。Y代表亮度信息，而Cb和Cr代表色度信息。K-均值聚类在YCbCr空间中能够对图像进行有效的分离处理，适用于处理图像中的亮度和色度信息。当图像中亮度变化明显，且需要更精细的色度控制时，YCbCr空间的聚类分析能够更加有效。此方法常见于视频编解码和实时视频处理。

系统的主要功能：
颜色空间转换：支持将图像从一种颜色空间转换为另一种颜色空间，用户可以根据图像特点选择最合适的颜色空间进行处理。
K-均值聚类：在不同颜色空间下使用K-均值聚类算法进行图像分割，用户可以自定义聚类数目，提取图像中的颜色特征。
图像处理与分割：根据K-均值聚类的结果，系统能够对图像进行精确的分割，提取出图像中的目标区域，适用于目标检测、物体分离、图像分析等应用。
推荐系统要求: MATLAB R2024a或以上版本 - 支持Windows、macOS操作系统。

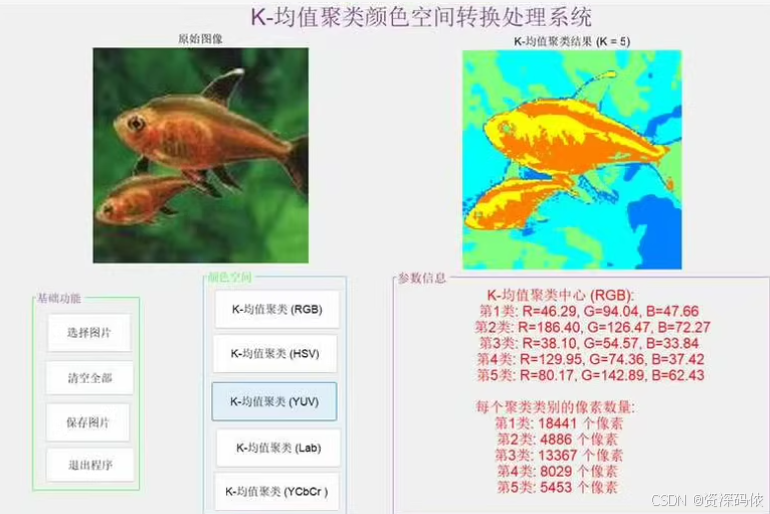

在这里插入图片描述

文章目录

以下是一个基于 MATLAB 的 K-均值聚类颜色空间转换处理 GUI 系统 的实现。该系统允许用户上传图像，选择 K 值（聚类数），并使用 K-均值算法对图像的颜色进行聚类处理。系统还支持将图像从 RGB 转换到其他颜色空间（如 HSV 或 Lab）进行处理。

1. 系统概述

功能

图像上传：用户可以选择本地图像文件。
颜色空间转换：支持 RGB 到 HSV 或 Lab 颜色空间的转换。
K-均值聚类：对图像像素进行聚类，减少颜色数量。
结果显示：显示原始图像和处理后的图像。
GUI 界面：通过 MATLAB 的 App Designer 或 GUIDE 创建交互式界面。

2. MATLAB 代码实现

主程序文件 (`kmeans_color_gui.m`)

function kmeans_color_gui
    % 创建 GUI 窗口
    fig = uifigure('Name', 'K-Means 颜色聚类处理', 'Position', [100, 100, 800, 600]);

    % 标题
    uilabel(fig, 'Text', 'K-Means 颜色聚类处理', 'FontWeight', 'bold', ...
        'FontSize', 14, 'Position', [300, 550, 200, 30]);

    % 图像显示区域
    axOriginal = uiaxes(fig, 'Position', [50, 300, 300, 200]);
    axProcessed = uiaxes(fig, 'Position', [450, 300, 300, 200]);

    % 按钮：加载图像
    btnLoad = uibutton(fig, 'push', 'Text', '加载图像', ...
        'Position', [50, 250, 100, 30], 'ButtonPushedFcn', @(btn, event) loadImage());

    % 下拉菜单：选择颜色空间
    colorSpace = uidropdown(fig, 'Items', {'RGB', 'HSV', 'Lab'}, ...
        'Position', [200, 250, 100, 30], 'ValueChangedFcn', @(src, event) updateColorSpace());

    % 滑块：选择 K 值
    sliderK = uislider(fig, 'Limits', [2, 10], 'Value', 5, ...
        'Position', [350, 250, 150, 30], 'ValueChangedFcn', @(src, event) updateK());
    lblK = uilabel(fig, 'Text', 'K = 5', 'Position', [510, 250, 50, 30]);

    % 按钮：运行 K-Means
    btnRun = uibutton(fig, 'push', 'Text', '运行 K-Means', ...
        'Position', [600, 250, 100, 30], 'ButtonPushedFcn', @(btn, event) runKMeans());

    % 初始化变量
    imgOriginal = [];
    imgProcessed = [];
    currentColorSpace = 'RGB';
    kValue = 5;

    % 加载图像回调函数
    function loadImage()
        [file, path] = uigetfile({'*.jpg;*.png;*.bmp', '图像文件 (*.jpg, *.png, *.bmp)'});
        if isequal(file, 0)
            return;
        end
        imgOriginal = imread(fullfile(path, file));
        imshow(imgOriginal, 'Parent', axOriginal);
    end

    % 更新颜色空间回调函数
    function updateColorSpace()
        currentColorSpace = colorSpace.Value;
    end

    % 更新 K 值回调函数
    function updateK()
        kValue = round(sliderK.Value);
        lblK.Text = sprintf('K = %d', kValue);
    end

    % 运行 K-Means 回调函数
    function runKMeans()
        if isempty(imgOriginal)
            uialert(fig, '请先加载图像！', '错误');
            return;
        end

        % 转换颜色空间
        img = convertColorSpace(imgOriginal, currentColorSpace);

        % K-Means 聚类
        imgProcessed = applyKMeans(img, kValue);

        % 显示处理后的图像
        imshow(imgProcessed, 'Parent', axProcessed);
    end

    % 转换颜色空间
    function img = convertColorSpace(img, colorSpace)
        switch lower(colorSpace)
            case 'rgb'
                img = img;
            case 'hsv'
                img = rgb2hsv(img);
            case 'lab'
                img = rgb2lab(img);
            otherwise
                error('不支持的颜色空间');
        end
    end

    % 应用 K-Means 聚类
    function imgProcessed = applyKMeans(img, k)
        % 将图像转换为二维矩阵
        [rows, cols, channels] = size(img);
        data = reshape(img, rows * cols, channels);

        % K-Means 聚类
        [idx, centers] = kmeans(double(data), k, 'Replicates', 3);

        % 生成聚类后的图像
        clusteredData = reshape(centers(idx, :), rows, cols, channels);
        imgProcessed = uint8(clusteredData);

        % 如果是 HSV 或 Lab，需要转换回 RGB
        if ~strcmp(lower(currentColorSpace), 'rgb')
            imgProcessed = lab2rgb(imgProcessed); % Lab 转 RGB
        end
    end
end
