Canny边缘检测

原创 已于 2023-10-03 21:45:44 修改 · 86 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#图像处理 #opencv #算法

于 2023-10-03 21:44:23 首次发布
本文详细介绍了使用C++和OpenCV实现Canny边缘检测算法的过程，包括高斯滤波、计算梯度、非极大值抑制以及双阈值处理。作者还提供了代码示例和关键步骤的修改建议。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

参考（感谢大佬分享）：

数字图像处理(c++ opencv)：图像分割-基本边缘检测--canny边缘检测 - 知乎 (zhihu.com)

这里面我觉得非极大值抑制那里的代码不太对，我在下面的代码中改了一下。

具体原理可以去某站学习。

我使用的是Code::Blocks+OpenCV，配置方法可见：

Code::Blocks+Opencv 环境搭建_zzz_zzzz_的博客-优快云博客

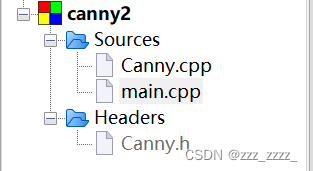

Project 的框架：

 Canny.h（自定义头文件）

#include<opencv2/opencv.hpp>

using namespace std;
using namespace cv;

//声明

//1 高斯滤波函数
void Gaussfilter_ly(Mat input, Mat &output, int Gauss_size, double Sigma);

//2 计算梯度幅值图像和方向图像
void Grad_dire_ly(Mat input, Mat& Gradimage, Mat& Direimage);

//3 非极大值抑制图像
void Nonmax_suppression_ly(Mat Gradimage, Mat Direimage, Mat& Suppimage);

//4 滞后阈值处理（双阈值）
void doubleThread_ly(Mat Suppimage, Mat& Edgeimage, int th_high, int th_low);

//5 canny函数
void canny_ly(Mat input_image, Mat& output_image, int th_high, int th_low, int Gauss_size, double sigmma);

Canny.cpp

#include "Canny.h"

//1 进行高斯滤波
/*
传入参数说明：
Mat input_image:原始图像
Mat& output_image:(引用，不需要参数传递，可以被带回）高斯模糊处理后的图像
int Gauss_size：高斯核的大小，高斯核越大，图像越模糊
double sigma:计算高斯核中数值的参数，sigma越大，图像越模糊
*/
void Gaussfilter_ly(Mat input_image, Mat& output_image, int Gauss_size, double Sigma)
{
	//保证高斯核大小为大于等于3的奇数
	if (Gauss_size < 3) Gauss_size = 3;
	else Gauss_size = (int)(Gauss_size / 2) * 2 + 1;

	//创建高斯核空间
	double** Gausskernel = new double* [Gauss_size];
	for (int i = 0; i < Gauss_size; i++)
	{
		Gausskernel[i] = new double[Gauss_size];
	}

	//高斯核模板中心到模板边缘的“距离”
	int center = Gauss_size / 2;

	double sum = 0;
	for (int i = 0; i < Gauss_size; i++)
	{
		for (int j = 0; j < Gauss_size; j++)
		{
		    //通过公式计算模板高斯核的数值
			Gausskernel[i][j] = exp(-((i - center) * (i - center) + (j - center) * (j - center)) / (2 * Sigma * Sigma));
			sum += Gausskernel[i][j];//为了后续方便归一化
		}
	}

	//高斯卷积核归一化
	double sum1 = 1 / sum;
	for (int i = 0; i < Gauss_size; i++)
	{
		for (int j = 0; j < Gauss_size; j++)
		{
			Gausskernel[i][j] *= sum1;
		}
	}

	//高斯模糊
	Mat tem_image = input_image.clone();
	int rows = input_image.rows - center;
	int cols = input_image.cols - center;
	for (int i = center; i < rows; i++)
	{
		for (int j = center; j < cols; j++)
		{
			double sum = 0;
			for (int m = -center; m <= center; m++)
			{
				for (int n = -center; n <= center; n++)
				{
				    //体现当前值sum是其周围值的加权平均
					sum += Gausskernel[center + m][center + n] * input_image.at<uchar>(i + m, j + n);
				}
			}
			tem_image.at<uchar>(i, j) = static_cast<uchar>(sum);//强制类型转换
		}
	}

	output_image = tem_image;

	//释放内存
	for (int i =0; i < Gauss_size; i++) delete[] Gausskernel[i];
	delete[] Gausskernel;
}


//2 计算梯度幅值图像,方向图像和边缘图像
/*
传入参数说明：
Mat input:高斯模糊处理后的图像
Mat& Gradimage:(引用，不需要参数传递，可以被带回）存贮图像像素的梯度赋值
Mat& Direimage:(引用，不需要参数传递，可以被带回）存贮图像像素的梯度方向
*/
void Grad_dire_ly(Mat input, Mat& Gradimage, Mat& Direimage)
{
	Mat tempGrad = Mat(input.size(), CV_16U, Scalar(0));//Scalar(0)表示黑色
	Mat tempDire = Mat(input.size(), CV_8U, Scalar(0));//Scalar(0)表示黑色

	int width = input.cols;
	int height = input.rows;

	for (int i = 1; i < height - 1; i++)
	{
		for (int j = 1; j < width - 1; j++)
		{
			//计算梯度及梯度幅值
			//Preeitt梯度算子 (Sobel算子也可以）
			int gx = input.at<uchar>(i + 1, j - 1) + input.at<uchar>(i + 1, j) + input.at<uchar>(i + 1, j + 1)
				- input.at<uchar>(i - 1, j - 1) - input.at<uchar>(i - 1, j) - input.at<uchar>(i - 1, j + 1);
			int gy = input.at<uchar>(i - 1, j + 1) + input.at<uchar>(i, j + 1) + input.at<uchar>(i + 1, j + 1)
				- input.at<uchar>(i - 1, j - 1) - input.at<uchar>(i, j - 1) - input.at<uchar>(i + 1, j - 1);
			int sum = gx + gy;//可以是 int sum =sqrt(gx^2+gy^2) //需要import math

			//梯度幅值图像
			tempGrad.at<ushort>(i, j) = abs(sum);

			//梯度方向图像
			//atan2(gy, gx)的取值为-PI-PI
			//dire的取值为-180-180
			double dire = atan2(gy, gx) * 180 / 3.1415926; //转化为度数

			if((dire >= -22.5 && dire < 22.5) || (dire >= 157.5 || dire < -157.5) )
                tempDire.at<uchar>(i, j) = 1; //1：水平
			else if((dire >= 22.5 && dire < 67.5) || (dire >= -157.5 && dire < -122.5))
			    tempDire.at<uchar>(i, j) = 2; //2：45
			else if((dire >= 67.5 && dire < 122.5) || (dire >= -122.5 && dire < -67.5))
			    tempDire.at<uchar>(i, j) = 3; //3：垂直
			else
			    tempDire.at<uchar>(i, j) = 4; //4：-45
		}
	}
	Gradimage = tempGrad;
	Direimage = tempDire;
}

//3 非极大值抑制图像
/*
传入参数说明：
Mat Gradimage:存贮梯度赋值的图像
Mat Direimage:存贮梯度方向的图像
Mat& Suppimage:(引用，不需要参数传递，可以被带回）非极大值抑制后的图像
*/
void Nonmax_suppression_ly(Mat Gradimage, Mat Direimage, Mat& Suppimage)
{
	Mat tempSupp = Mat(Gradimage.size(), Gradimage.type(), Scalar(0));

	int width = Gradimage.cols;
	int height = Gradimage.rows;

	for (int i = 1; i < height - 1; i++)
	{
		for (int j = 1; j < width - 1; j++)
		{
			switch (Direimage.at<uchar>(i, j))//当前循环到的像素的梯度方向
			{
				case 1 ://水平
					if (Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i - 1, j) && Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i + 1, j))
						tempSupp.at<ushort>(i, j) = Gradimage.at<ushort>(i, j);
					else
						tempSupp.at<ushort>(i, j) = 0;
					break;
				case 2://45度
					if (Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i + 1, j + 1) && Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i - 1, j - 1))
						tempSupp.at<ushort>(i, j) = Gradimage.at<ushort>(i, j);
					else
						tempSupp.at<ushort>(i, j) = 0;
					break;
				case 3://垂直
					if (Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i , j - 1) && Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i , j - 1))
						tempSupp.at<ushort>(i, j) = Gradimage.at<ushort>(i, j);
					else
						tempSupp.at<ushort>(i, j) = 0;
					break;
				case 4://-45度
				    if (Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i + 1, j - 1) && Gradimage.at<ushort>(i, j) >= Gradimage.at<ushort>(i - 1, j + 1))
						tempSupp.at<ushort>(i, j) = Gradimage.at<ushort>(i, j);
					else
						tempSupp.at<ushort>(i, j) = 0;
					break;
				default:

					break;
			}
		}
	}
	Suppimage = tempSupp;
}

//4 滞后阈值处理（双阈值）
/*
传入参数说明：
Mat Suppimage:存贮梯度赋值的图像
Mat& Edgeimage:(引用，不需要参数传递，可以被带回）边缘位置为255（白色）
int th_high:高阈值
int th_low:低阈值
*/
void doubleThread_ly(Mat Suppimage, Mat& Edgeimage, int th_high, int th_low)
{
    //保证高阈值大于低阈值
	int temp;
	if (th_high < th_low)
	{
		temp = th_high;
		th_high = th_low;
		th_low = temp;
	}

	Mat bw_h = Mat(Suppimage.size(), CV_8UC1, Scalar(0));
	Mat bw_l = Mat(Suppimage.size(), CV_8UC1, Scalar(0));

	int width = Suppimage.cols;
	int height = Suppimage.rows;

	for (int i = 0; i < height; i++)
	{
		for (int j = 0; j < width; j++)
		{
		    //bw_h中将梯度幅值大于等于高阈值的像素点（一定是边缘点）设为255
			if (Suppimage.at<ushort>(i, j) >= th_high)
				bw_h.at<uchar>(i, j) = 255;
			else
				bw_h.at<uchar>(i, j) = 0;

            //bw_l中将梯度幅值大于等于低阈值且小于高阈值的像素点（可能是边缘点）设为255
			if (Suppimage.at<ushort>(i, j) >= th_low && Suppimage.at<ushort>(i, j) < th_high)
				bw_l.at<uchar>(i, j) = 255;
			else
				bw_l.at<uchar>(i, j) = 0;
				}
	}

	Mat bw = bw_h.clone();//bw中将要存贮的是边缘点
	for (int i = 1; i < height - 1; i++)
	{
		for (int j = 1; j < width - 1; j++)
		{
			if (bw_h.at<uchar>(i, j) == 255)
			{
			    //对于一定是边缘的像素点，看它的八邻域内有没有可能是边缘的点
			    //如果有，将其加入到边缘点中
				if (bw_l.at<uchar>(i - 1, j - 1) == 255)
					bw.at<uchar>(i - 1, j - 1) = 255;
				if (bw_l.at<uchar>(i - 1, j) == 255)
					bw.at<uchar>(i - 1, j) = 255;
				if (bw_l.at<uchar>(i - 1, j+ 1) == 255)
					bw.at<uchar>(i - 1, j + 1) = 255;
				if (bw_l.at<uchar>(i, j - 1) == 255)
					bw.at<uchar>(i, j - 1) = 255;
				if (bw_l.at<uchar>(i, j + 1) == 255)
					bw.at<uchar>(i, j + 1) = 255;
				if (bw_l.at<uchar>(i + 1, j - 1) == 255)
                    bw.at<uchar>(i + 1, j - 1) = 255;
				if (bw_l.at<uchar>(i + 1, j) == 255)
					bw.at<uchar>(i + 1, j) = 255;
				if (bw_l.at<uchar>(i + 1, j + 1) == 255)
					bw.at<uchar>(i + 1, j + 1) = 255;
			}
		}
	}

	Edgeimage = bw;
}

//5 canny函数
/*
传入参数说明：
Mat input_image:原始图像
Mat& output_image:(引用，不需要参数传递，可以被带回）处理后的图像
int th_high:高阈值
int th_low:低阈值
int Gauss_size：高斯核的大小，高斯核越大，图像越模糊
double sigma:计算高斯核中数值的参数，sigma越大，图像越模糊
*/
void canny_ly(Mat input_image, Mat& output_image, int th_high, int th_low, int Gauss_size, double sigmma)
{
	Mat Gaussimage, Gradimage, Direimage, Suppimage, Edgeimage;//过程中生成的图像

	//1 高斯滤波函数
	Gaussfilter_ly(input_image, Gaussimage, Gauss_size, sigmma);

	//2 计算梯度幅值图像和方向图像
	Grad_dire_ly(Gaussimage, Gradimage, Direimage);

	//3 非极大值抑制图像
	Nonmax_suppression_ly(Gradimage, Direimage, Suppimage);

	//4 滞后阈值处理（双阈值）
	doubleThread_ly(Suppimage, Edgeimage, th_high, th_low);

	output_image = Edgeimage;
}

 main.cpp

#include "Canny.h"

using namespace std;
using namespace cv;

int main()
{
	Mat img1 = imread("D:/1.png", 0);//0表示以灰度方式读入

	if (img1.empty())//参数检查
	{
		cout << "wrong" << endl;
		return -1;
	}
	imshow("img1", img1);

	Mat img2;
	canny_ly(img1, img2, 60, 20, 3, 1);//Canny边缘检测，参数（原图像，边缘图像，高阈值，低阈值，高斯核，sigma）
	imshow("img2", img2);
	waitKey();

	return 0;
}

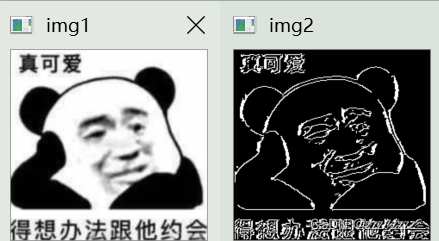

最后，结果如下：

也可以直接用opencv的Canny函数，一句代码就可以实现。真的是傻瓜使用方式。
