【Cadence生成网表失败排查思路】

Cadence绘制好原理图后，需生成网表给PCB工程师Layout。但在这个过程中也会遇到各种问题，如何排除这些问题就显得很有意思。
最近接手一个历史原理图修改，完成后编译和DRC，无错误报出，但在生成网表时出现问题

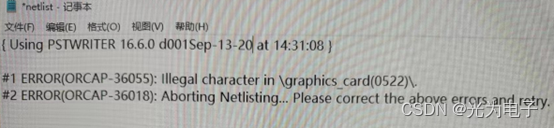

1、生成网表报错，打开网表文件提示出现非法字符错误。

出现上述问题，根据以往的经验判断应该是原理图封装出现了非法字符，或者是封装库路径中出现非法字符。如图所示提示，并不清楚是那一页原理图中的某一个器件，处理该问题思路：
1） 逐一排查每一页原理图，生成网表，判断问题出现在那一页；
2） 查看器件封装路径是否有非法字符；
3） 定位某一页原理图后，逐一删除可疑元器件，生成网表定位某一器件；
4） 找到某一器件后，更换或重新更改封装。

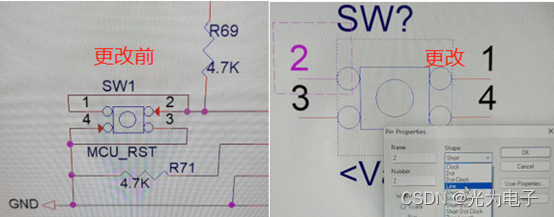

经过耐心查找，最终查询到是按键封装问题，再次更改封装，生成网表成功。

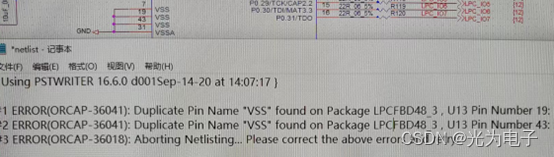

2、生成网表时，提示某一网络出现重名。

出现上图问题原因，封装建立时相同属性网络引脚没
