Report Design Analysis报告之logic level详解

目录

一、前言

二、Logic Level distribution

2.1 logic level配置

2.2 Logic Level Distribution报告

2.3 Logic Level 报告详情查看

2.4 Route Distributions 报告详情查看

2.5 示例代码

---

一、前言

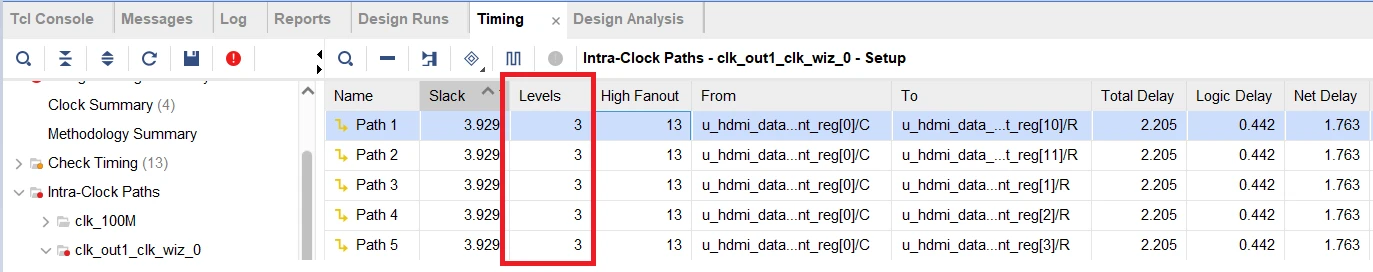

    ​在工程设计中，如果需要了解路径的逻辑级数，可以在report timing summary中找到对应的时序路径，查看时序路径的详情报告中有逻辑级数的信息，如下图

    ​这种方法查看有一个缺点，就是无法知道工程设计中逻辑级数的总体情况，这个时候就可以使用Report design analysis中的Include logic level distribution来查看

二、Logic Level distribution

2.1 logic level配置

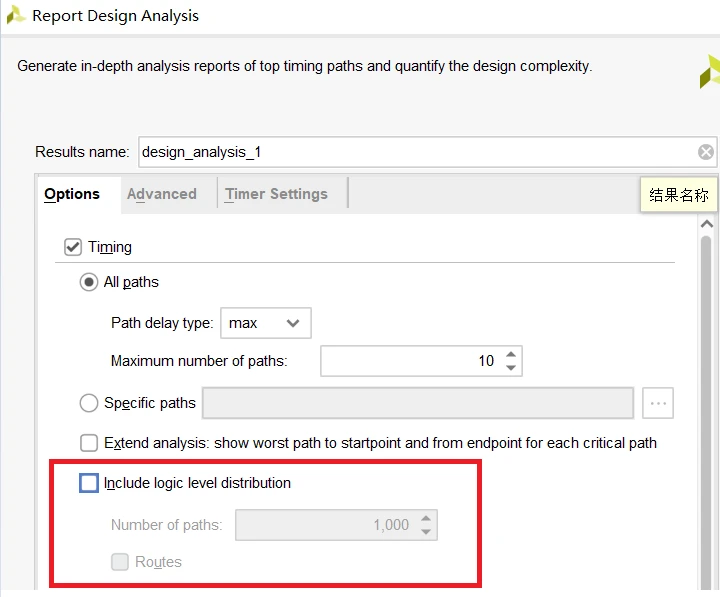

    ​工程运行完Synthesize或implement时，进入菜单栏的“Reports”中，在“Reports->Report Design Analysis->Options”中，存在“Include logic level distribution”，默认不勾选，勾选后同时可以设置展示总的显示逻辑级数数量Number of paths，默认是1000条，表示最多只显示1000条，这1000条是所有路径中最差slack的1000条，不足1000条时按实际显示路径数显示。

2.2 Logic Level Distribution报告

    ​以Number of paths设置20为例，在Logic Level Distribution中将显示所有时序路径中最差的20条路径。注：logic level distribution只考虑setup路径。

左侧报告包含3类内容：

End Point Clock：根据所有时序路径中End Point Clock来划分

Requirement：展示的End point clock对应路径中最差的Requirement，以End point clock为clk1，逻辑级数为0的1条，逻辑级数为1的3条，逻辑级数为2的没有

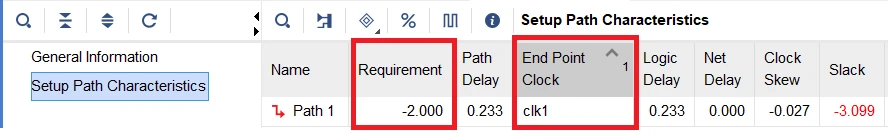

查看逻辑级数为0路径的requirement

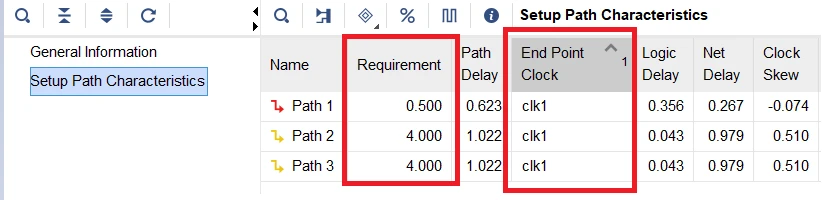

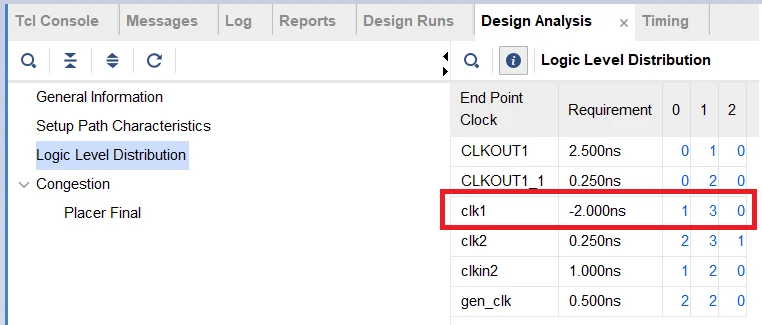

查看逻辑级数为1路径的requirement，在Logic level distribution中clk1选取的requirement为-2，即为所有路径requirement中的最小值

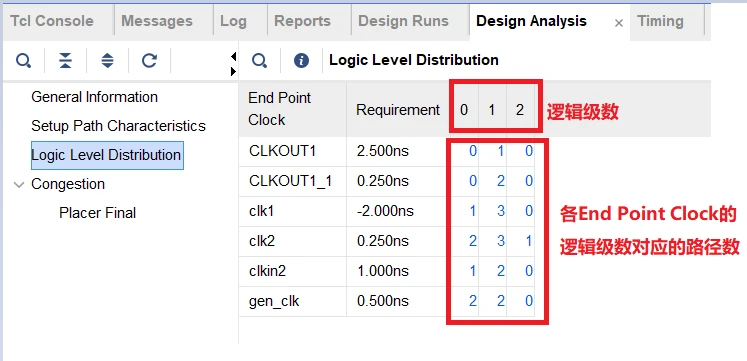

工程中各逻辑级数：此处时序路径数逻辑级数只有0级，1级和2级，下面对应的展示了各逻辑级数的路径数量，所有路径数量加起来即为设置的Number of paths值20
