一.ROS基础练习

1.区分工作区间

名称	用途
src	代码空间
build	编辑空间
devel	开发空间
install	安装空间

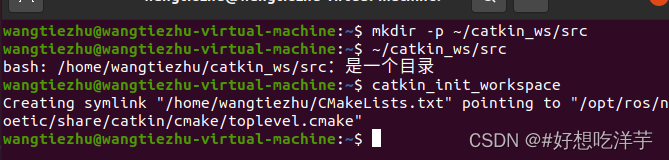

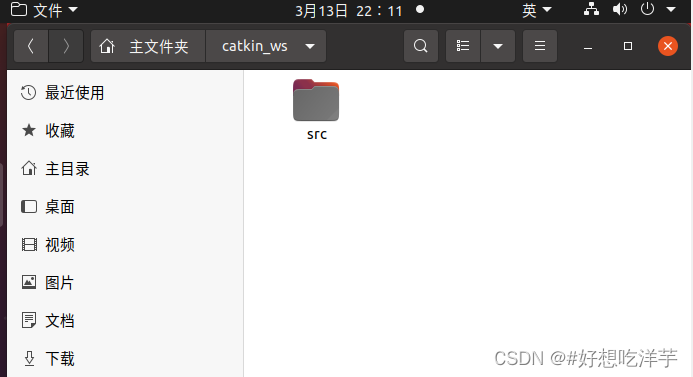

1.1创建工作空间

	mkdir -p ~/catkin_ws/src#创建文件夹
	cd ~/catkin_ws/src#进入目录
	catkin_init_workspace#初始化，使其成为ROS的工作空间



1.2编辑工作空间

cd ..
catkin_make

1.3设置环境变量

source /home/lyy/catkin_ws/devel/setup.bash#该环境变量设置只对当前终端有效，lyy是用户名
#将上面命令放置到~/.bashrc文件中，让其对所有终端都有效
sudo nano ~/.bashrc

1.4检查环境变量

echo $ROS_PACKAGE_PATH

2.功能包

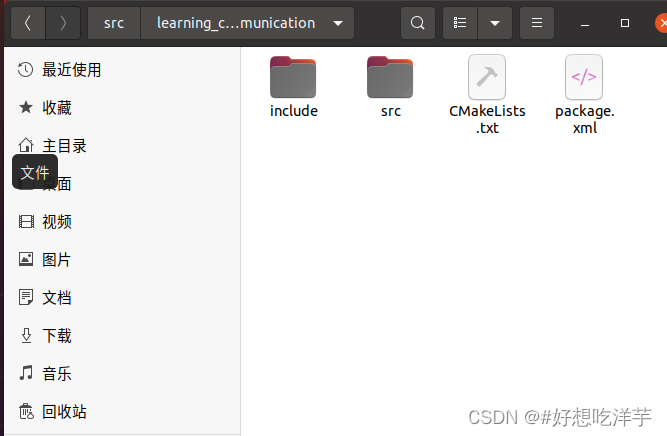

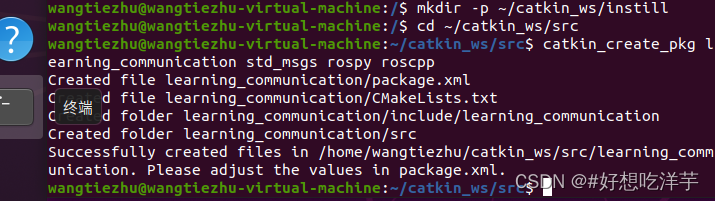

2.1创建功能包

cd ~/catkin_ws/src
catkin_create_pkg learning_communication std_msgs rospy roscpp
#catkin_create_pkg 功能包名字 依赖
#std_msgs：定义的标准的数据结构
#rospy：提供python编程接口
#roscpp：提供c++编程接口



2.2编译功能包

cd ~/catkin_ws
catkin_make

二.ROS话题与服务编程——控制小乌龟画圆圈

控制小乌龟画圆圈（旋转），并且通过代码订阅小乌龟的实时位置，并在终端打印

2.1创建小乌龟画圆发送程序

2.1.1新建一个终端，命名为终端1，创建工程文件包

cd ~/ros/src/comm/src



2.1.2新建画圆程序为yuan.cpp

touch yuan.cpp

2.1.3打开文件夹将如下命令写入yuan.cpp中

2.1.3.1打开文件夹

gedit yuan.cpp

2.1.3.2写入命令

#include "ros/ros.h"
#include "std_msgs/String.h"
#include<geometry_msgs/Twist.h> //运动速度结构体类型  geometry_msgs::Twist的定义文件

int main(int argc, char *argv[])
{
    ros::init(argc, argv, "vel_ctrl");  //对该节点进行初始化操作
    ros::NodeHandle n;         //申明一个NodeHandle对象n，并用n生成一个广播对象vel_pub
    ros::Publisher vel_pub = n.advertise<geometry_msgs::Twist>("/turtle1/cmd_vel", 10);
    ros::Publisher chatter_pub = n.advertise<std_msgs::String>("chatter", 1000);
    ros::Rate loop_rate(10);
    //vel_pub会在主题"/turtle1/cmd_vel"(机器人速度控制主题)里广播geometry_msgs::Twist类型的数据
    //ros::Rate loopRate(2);
    ROS_INFO("draw_circle start...");//输出显示信息
    while(ros::ok())
    {
        geometry_msgs::Twist vel_cmd; //声明一个geometry_msgs::Twist 类型的对象vel_cmd，并将速度的值赋值到这个对象里面

        vel_cmd.linear.x = 2.0;//前后（+-） m/s
        vel_cmd.linear.y = 0.0;  //左右（+-） m/s
        vel_cmd.linear.z = 0.0;

        vel_cmd.angular.x = 0;
        vel_cmd.angular.y = 0;
        vel_cmd.angular.z = 1.8; //机器人的自转速度，+左转，-右转，单位是rad/s

        vel_pub.publish(vel_cmd); //赋值完毕后，发送到主题"/turtle1/cmd_vel"。机器人的核心节点会从这个主题接受发送过去的速度值，并转发到硬件体上去执行
	std_msgs::String msg;
        std::stringstream ss;//定义输出流对象
        ss <<vel_cmd;
        msg.data = ss.str();
    	/**
     	* The publish() function is how you send messages. The parameter
     	* is the message object. The type of this object must agree with the type
     	* given as a template parameter to the advertise<>() call, as was done
     	* in the constructor above.
