Cadence通过Line进行板框绘制的方法

最新推荐文章于 2025-05-10 11:46:14 发布
最新推荐文章于 2025-05-10 11:46:14 发布
阅读量2.6k 收藏 5
点赞数 1
CC 4.0 BY-SA版权
分类专栏： Cadence
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zhuisaozhang1292/article/details/104654674
本文介绍了在Cadence软件中通过Add Line功能创建基本板框，接着删除折角线并利用Fillet功能填充为圆角，然后使用Compose Shape生成Shape，并通过Z-Copy命令创建外轮廓，最后进行板框调整和后续处理的详细步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

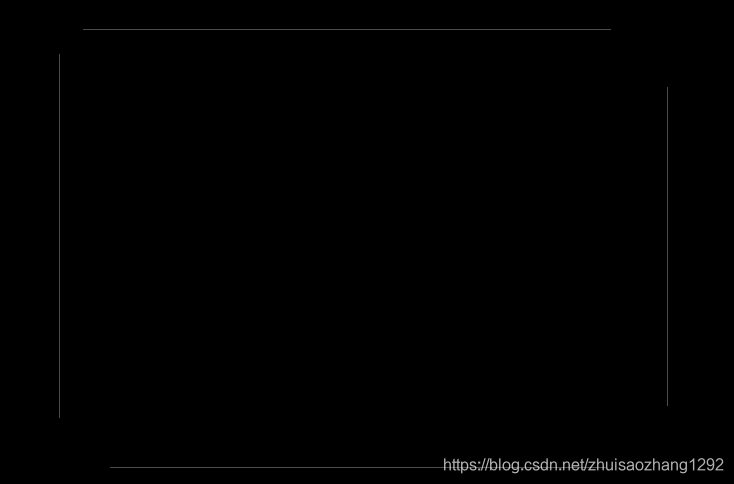

1.先用add line 在Board Geometry Assembly_Notes上绘制基本框图

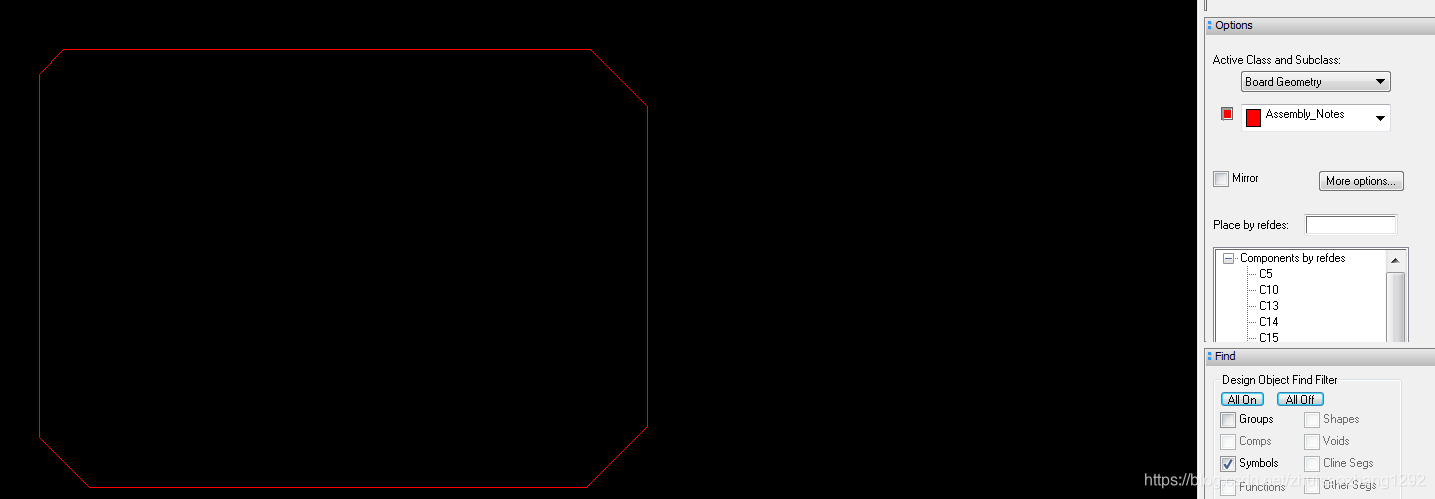

2．删除四边折角线

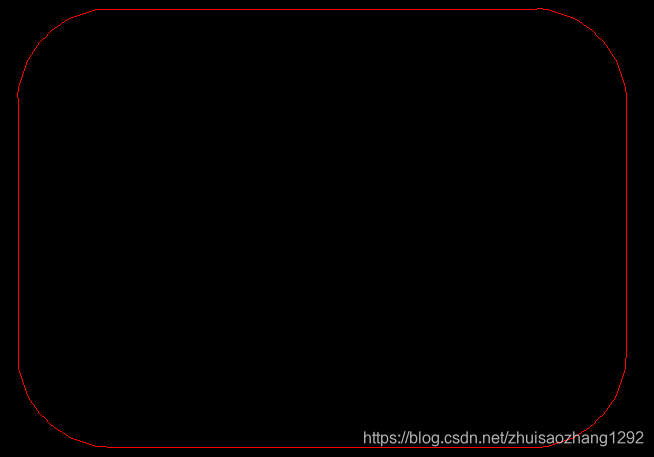

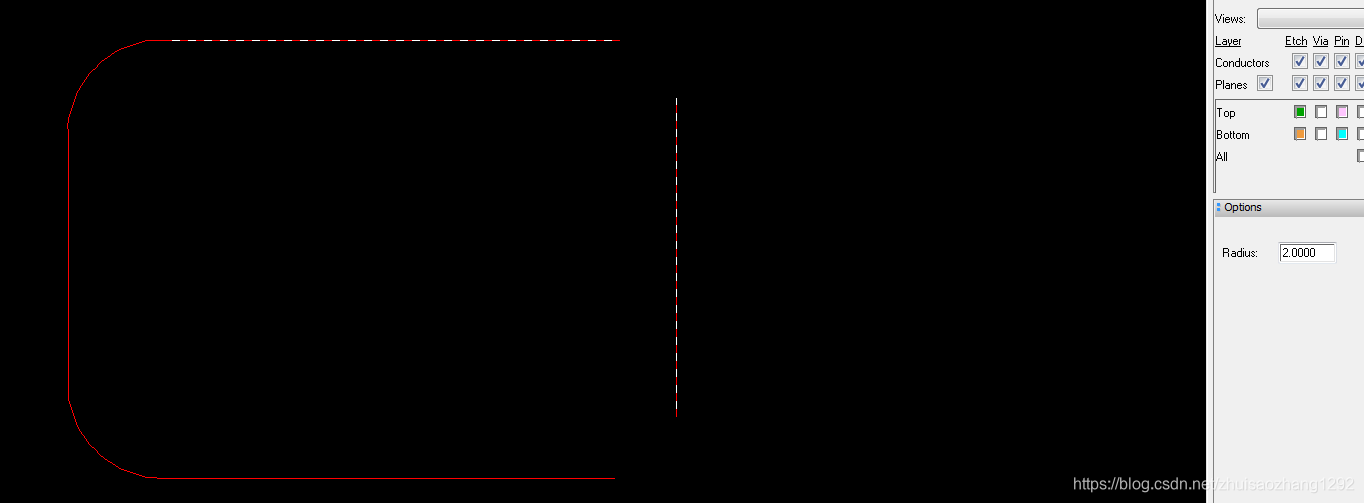

3、用Manufacture ->Dimension/Draft -> fillet功能，将缺口自动补齐成圆弧，半径在右边小窗口设置；依次选中需要补齐的线框，即可自动补齐

4.利用shape -> compose shape 在Board Geometry /Assembly_Notes上生成shape
