cadence导入板框、导出板框、修改板框、绘制Route Keepin方法总结

导入板框

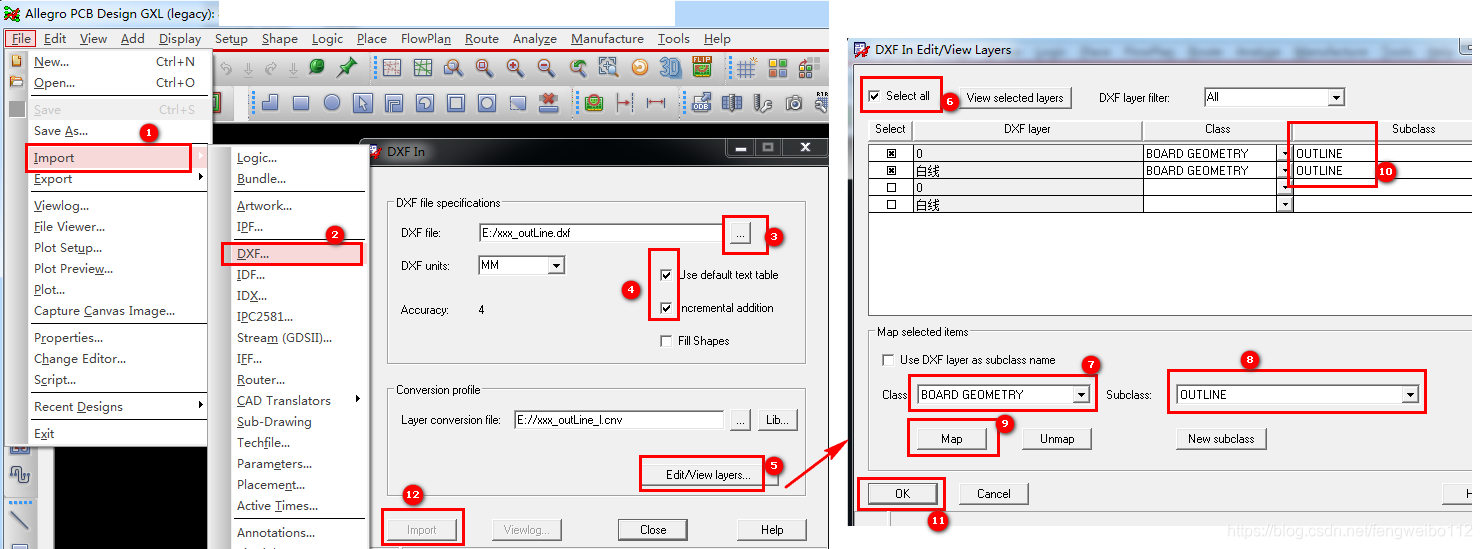

导入板框步骤:CAD保存为DXF格式–”File”–”Import”–”DXF”–选择DXF文件–勾选下图标④–点击”Edit/View layers”进入–选择”Select all”(注:导入CAD中的所有层)–Class选择”BOARD GEOMETRY”层–Subclass选择“OUTLINE”–点击”Map”–在窗口中会出现下图标号⑩–然后点击OK–最后点击下图Import
在这里插入图片描述

导出板框

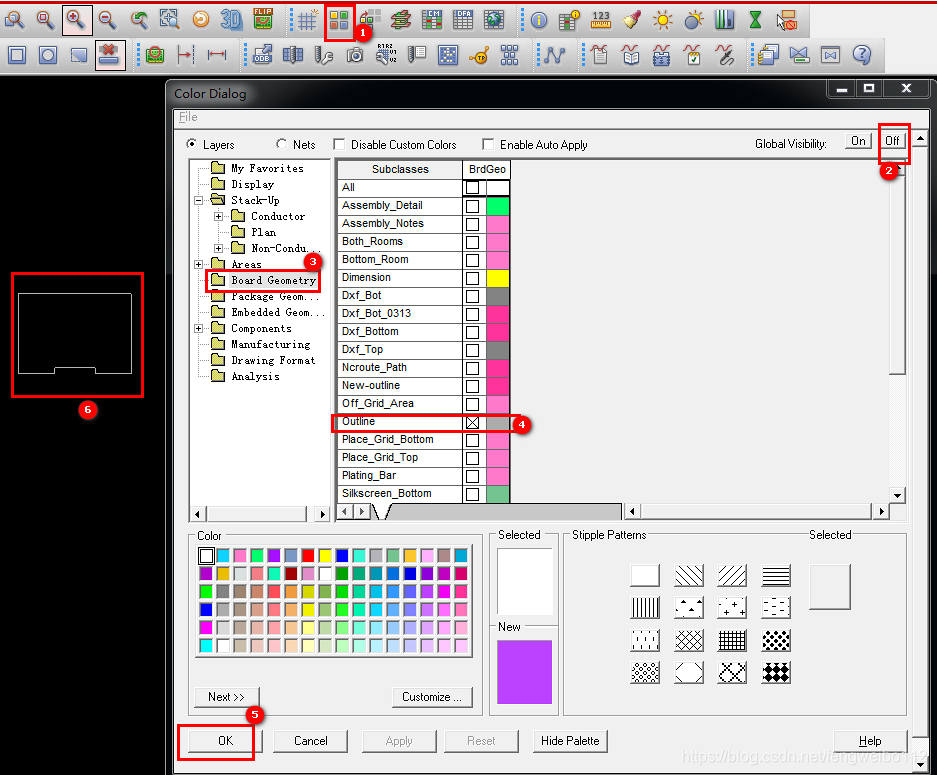

导出板框:仅显示“outline”层–File–Export–Dxf
在这里插入图片描述

修改板框

修改板框思路:先导出板框,在CAD上修改板框过后,再导入板框。

绘制禁止布线区(Route Keepout)

绘制禁止布线区分两个步骤:1.合并板框形状,2.拷贝板框作为Rout额Keepin

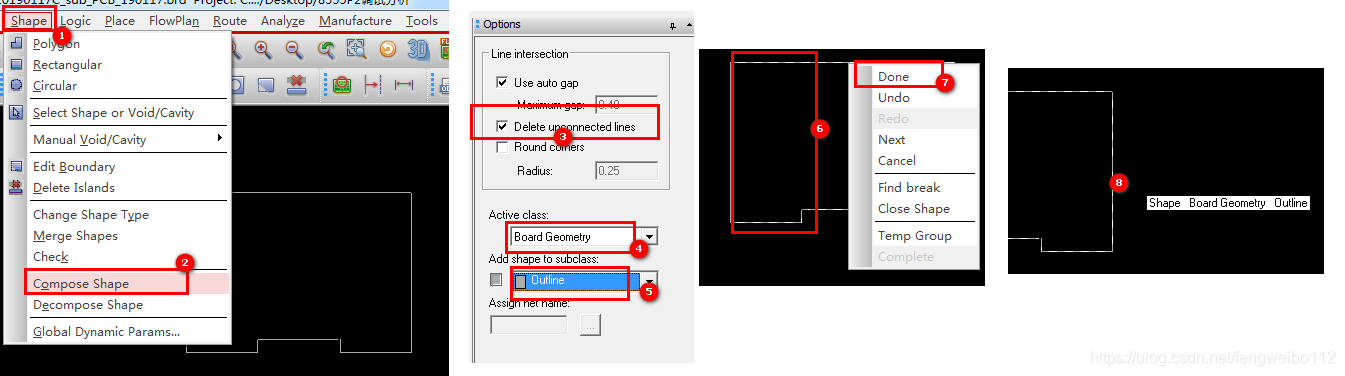

合并板框形状:Shape–Compose–选择下图标号③④⑤–选择板框的所有line–右键执行Done,执行过后,鼠标放在板框上面,会显示为Shape(如下图标号⑧)
在这里插入图片描述

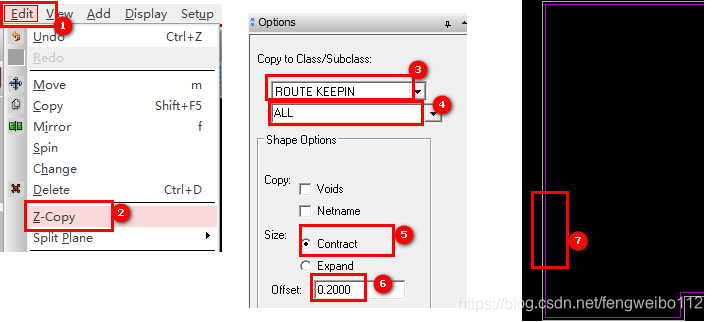

Z-copy板框作为Route Keepin:执行如下图所示。
在这里插入图片描述

<think>好的,我现在需要帮助用户解决在Cadence中创建PCB板框的问题。根据用户提供的引用信息,他们提到了使用.dxf文件添加板框,并强调要选择右侧的“增加量”选项卡。我需要先理解用户的具体需求,可能他们遇到了导入DXF文件时的问题,或者想了解从头绘制板框方法。 首先,我应该分步骤解释两种方法:一种是导入DXF文件,另一种是手动绘制。需要确保每一步都清晰,并且指出关键点,比如选择正确的选项卡,否则DXF可能会成为单独的文件,这可能正是用户遇到的问题。 在导入DXF部分,需要提到文件格式的支持,比如AutoCAD的.dxf,然后详细说明导入步骤,包括菜单路径、文件选择、单位设置,特别是“增加量”选项卡的重要性。这里需要强调用户引用中的注意事项,避免他们犯同样的错误。 手动绘制板框部分,需要介绍使用Shape工具,选择Board Geometry层,绘制形状后如何生成板框轮廓。同时,补充说明板框的倒角处理,这可能对实际设计有帮助。 然后,生成相关问题。这些问题应该围绕用户可能进一步的需求,比如如何检查板框闭合性、调整线宽、处理导入错误,以及3D模型生成。这些问题需要覆盖常见的使用场景,帮助用户深入理解板框设计的不同方面。 最后,确保整个回答结构清晰,语言简洁,符合中文表达习惯,并且正确应用LaTeX格式(虽然这个问题可能涉及较少数学公式,但如果有尺寸设置或坐标提及,可能需要用行内公式,比如$10mm$)。同时,检查引用标记是否正确添加,确保用户明白关键步骤的来源。</think># Cadence中创建PCB板框的详细方法 ## 一、通过DXF文件导入板框 1. **文件准备**:使用AutoCAD等工具创建.dxf格式板框文件,建议保存为$2004$以下版本格式[^1] 2. **导入步骤**: ```text File -> Import -> DXF... 选择文件后设置单位(毫米/英寸) 关键操作:在右侧选项卡选择"Add Design"→"增加量" ``` 3. **层设置**: ```text 目标层选择 Board Geometry/SILKSCREEN_TOP 勾选"Convert shapes to outlines" ``` ## 二、手动绘制板框 1. 使用Shape工具绘制基础轮廓: ```text Add -> Shape -> Polygon 在Options面设置层为Board Geometry/OUTLINE ``` 2. 生成板框轮廓: ```text Edit -> Z-Copy Shape 选择板框层,偏移量设为$0$ ``` 3. **倒角处理**: ```text Manufacture -> Dimension/Draft -> Fillet 设置倒角半径(建议$0.5-1mm$) ```
