AD9164是ADI公司的16位高分辨率DAC，支持6GSPS采样率和12GSPS更新速率。该芯片具有多种插值功能和灵活的输出电流调节，适用于高速信号处理。文章探讨了其数据接口、SPI配置以及NCO在1GHz设置下的应用，生成1.5G输出。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        AD9164芯片是ADI公司的一款高采样率、高分辨率的数模转换芯片，垂直分辨率为16位，直接射频合成支持最高6GSPS采样率，集成旁路的可选1/2/3/4/6/8/12/16/24插值功能，DAC更新速率可达12 GSPS，输出电流在8mA~38.76mA内可调，本文将使用两片AD9164进行波形数据转换，输出波形。

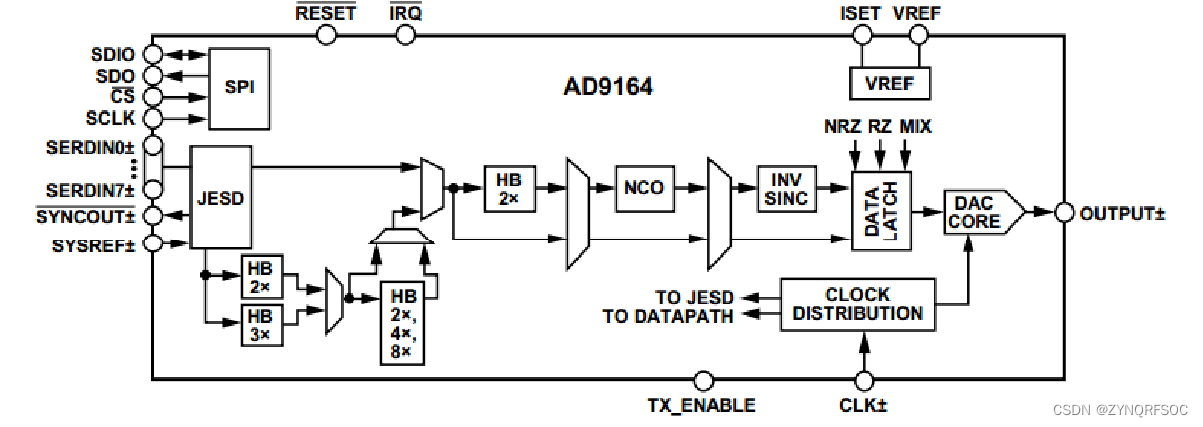

        AD9164功能框图如图所示，主要包括DAC数据接口、数字处理路径、串行外设接口(Serial Peripheral Interface, SPI)等，其中数据接口由8个JESD204B串并/并串转换通道组成，支持类0、子类1，单通道速率为1.5Gb/s~12.5Gb/s；SPI接口最大支持100MHz速率，用于对器件进行状态监控和寄存器配置；数字处理路径包含插值模块、由48bit NCO组成的正交调制器和反辛格模块。

AD9164主要特性：

DAC更新速率高达12Gbps

在6Gbps直接合成

DC到2.5G的基带模式

DC到6GHz，采用2X非归零(NRZ)模式

1.5GHZ~7.5GHZ混频模式

可旁路插值

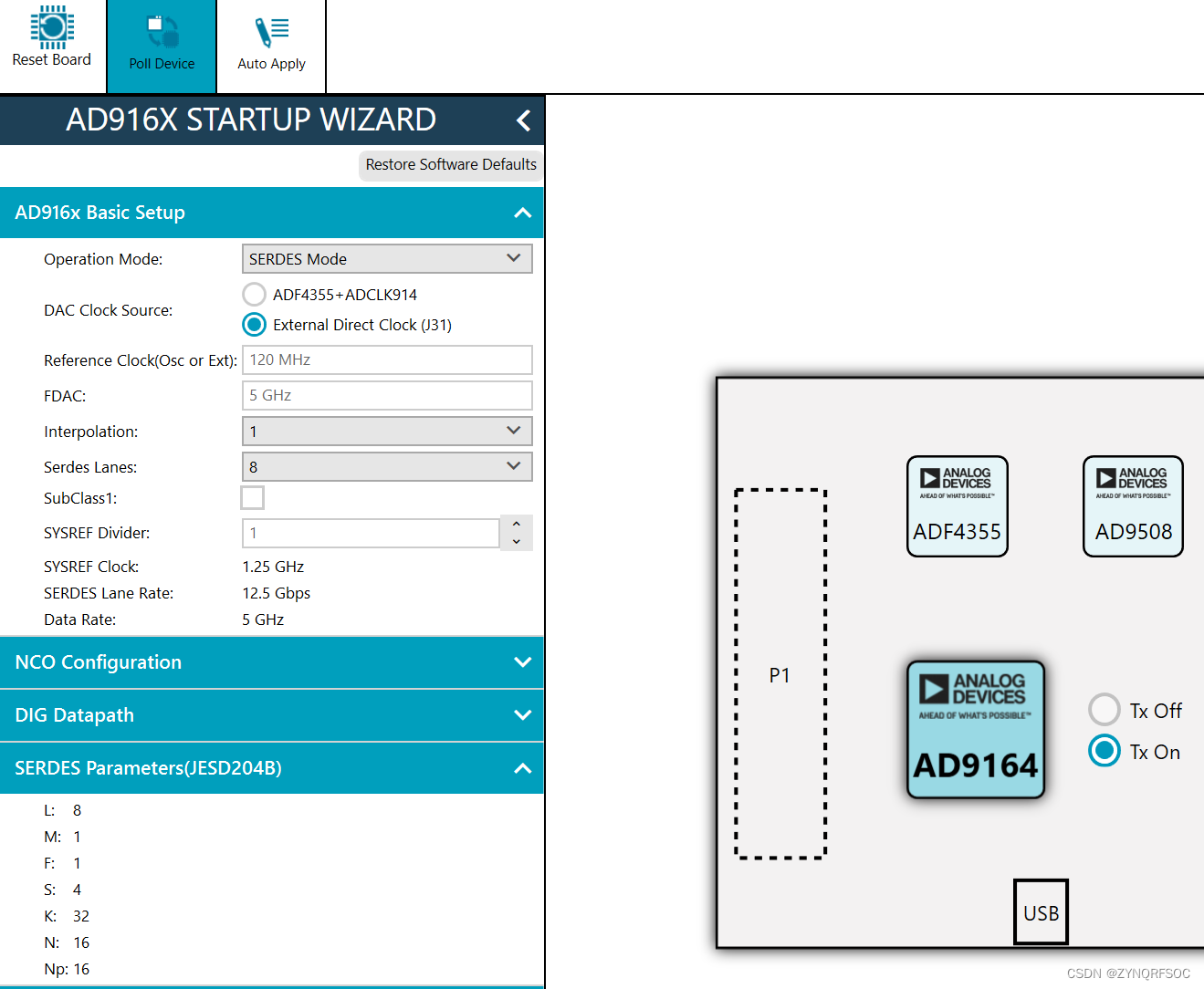

使用ACE进行设计

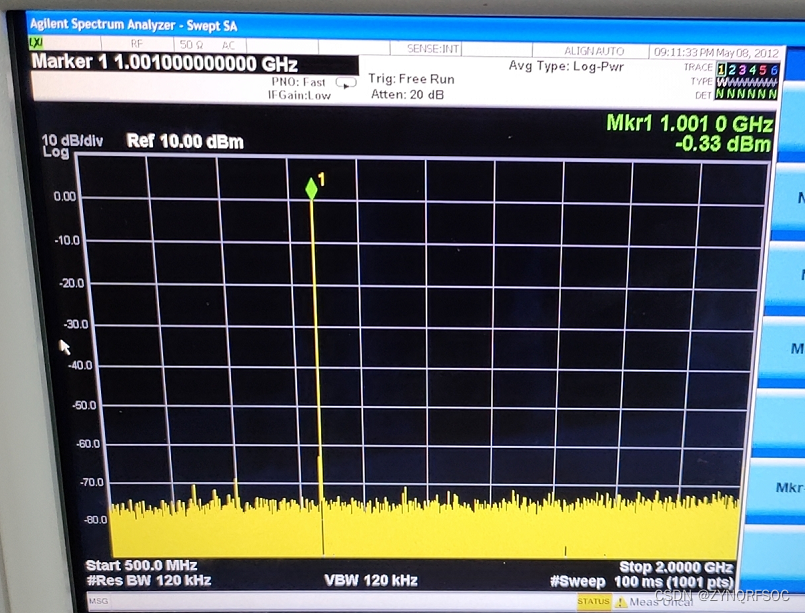

NCO设置1GHz

1.5G输出
