关于quartus如何生成pof文件

测试环境：

  • Windows11 64位专业版
  • Quartus Primer Standard 18.1

设置流程：

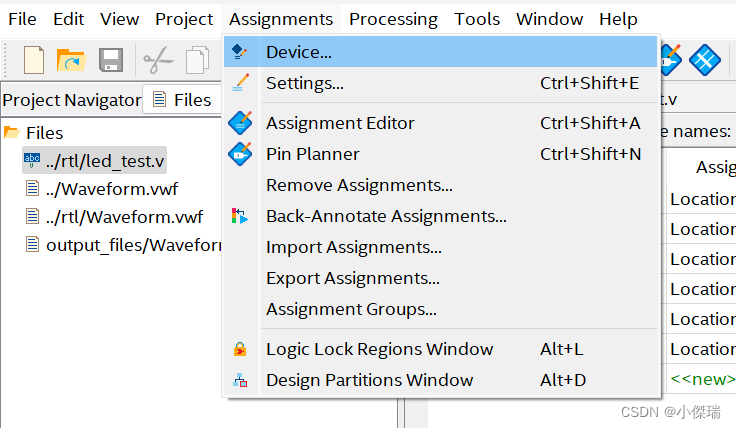

  • 打开设置栏“Assignments/Device”

在这里插入图片描述

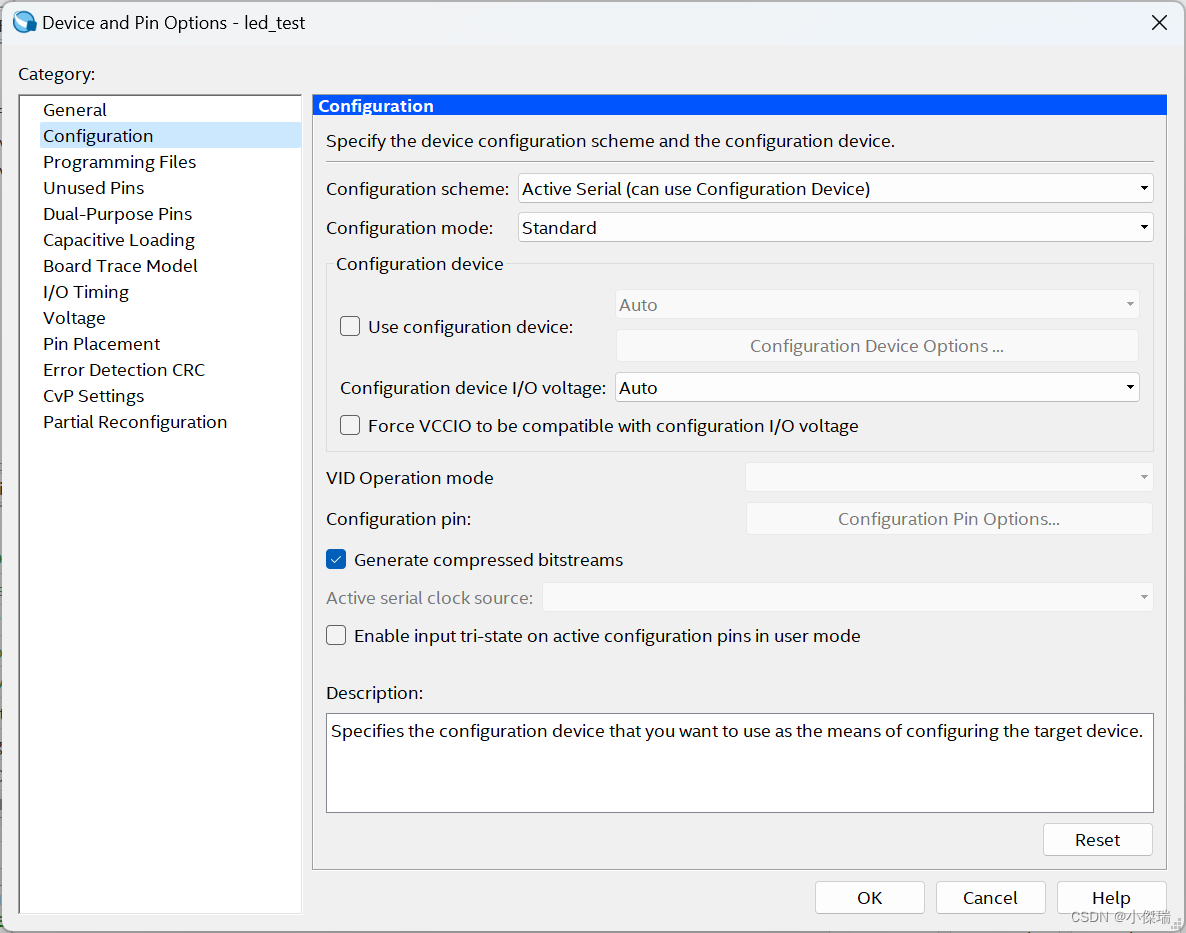

  • 点击“Device and Pin Option”

    在这里插入图片描述

  • 然后在“Configuration”一栏勾选“Use configuration device”,默认Auto即可！

在这里插入图片描述

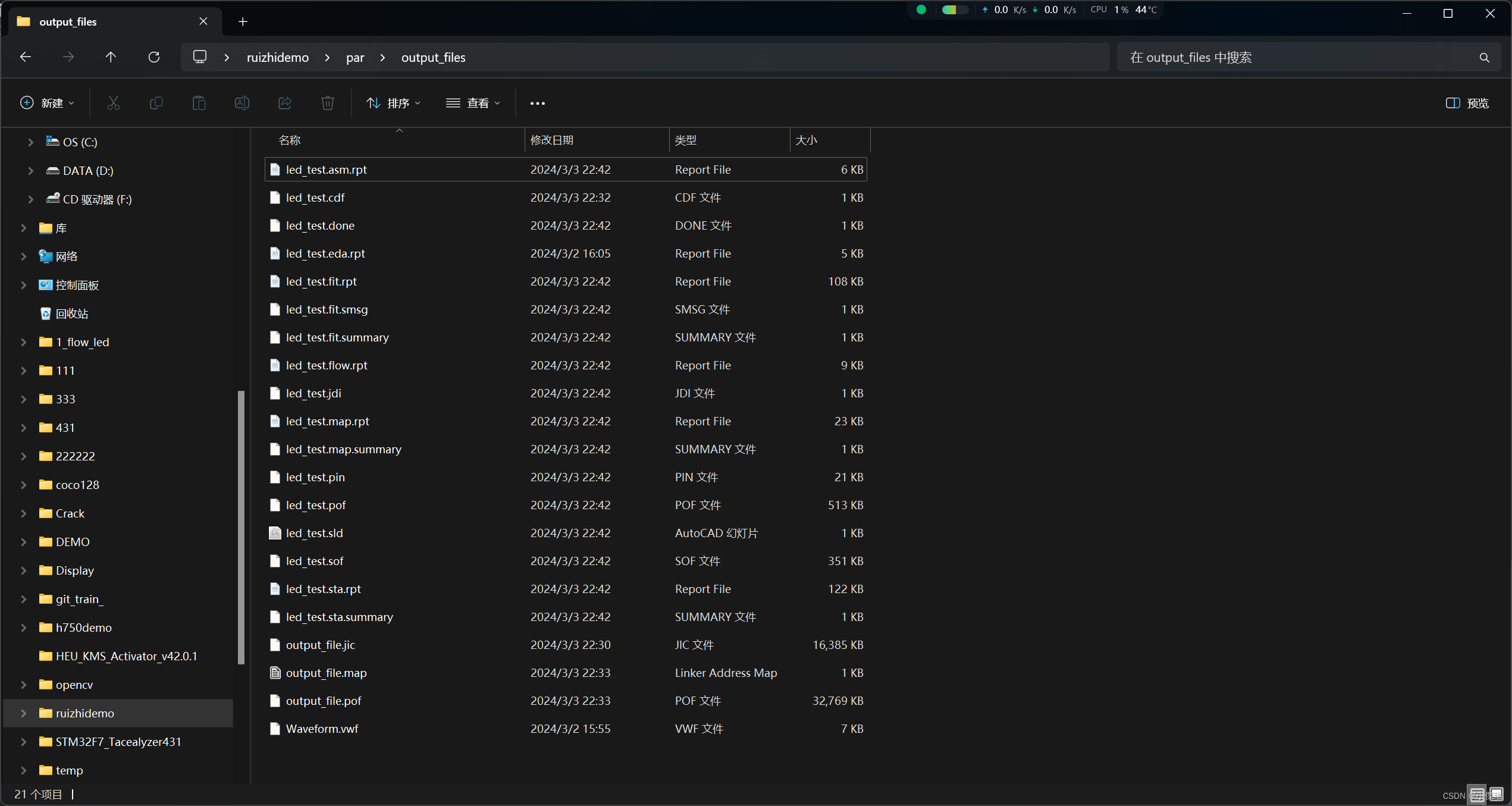

  • 点ok完成设置后，重新编译，我们可以看到，工程目录下的output_files这个文件夹下已经生成了pof文件。

les这个文件夹下已经生成了pof文件。

在这里插入图片描述
