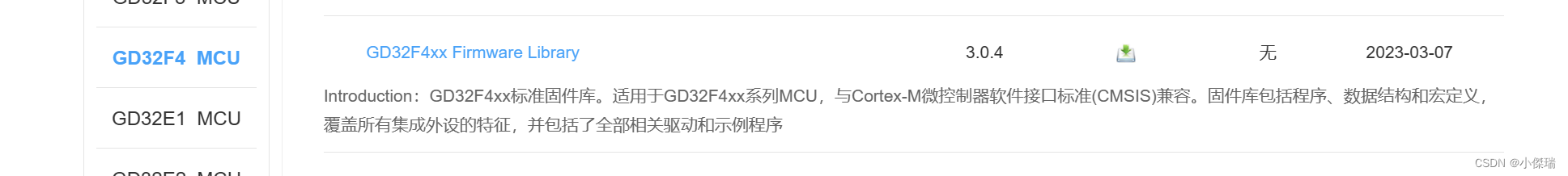

首先在官网下载GD32F4系列的标准库

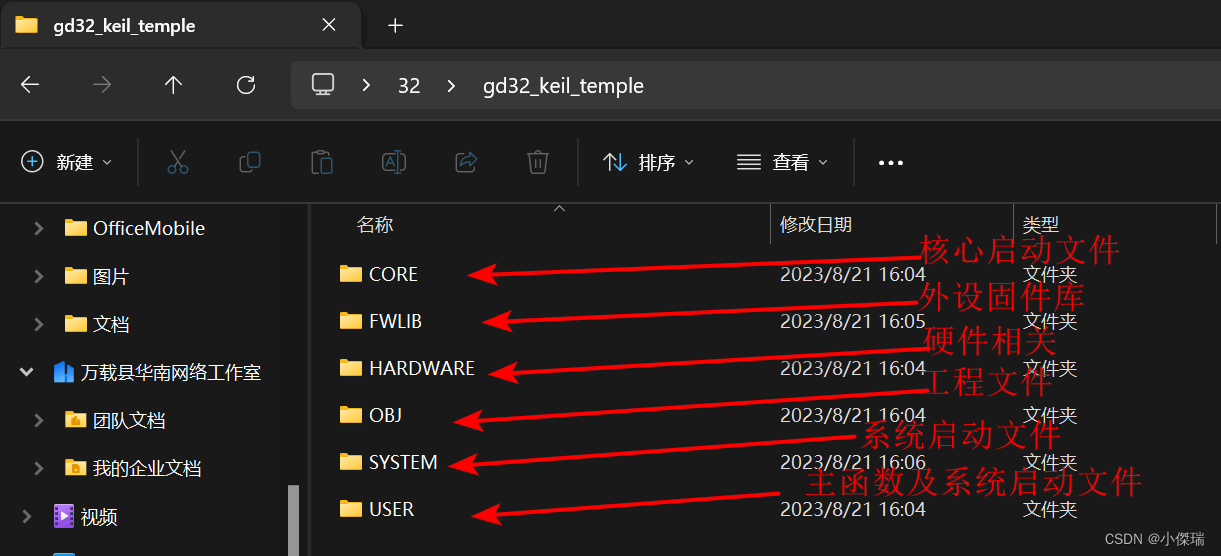

建立一个工程文件夹，在根目录下建立若干个子文件夹，如图：

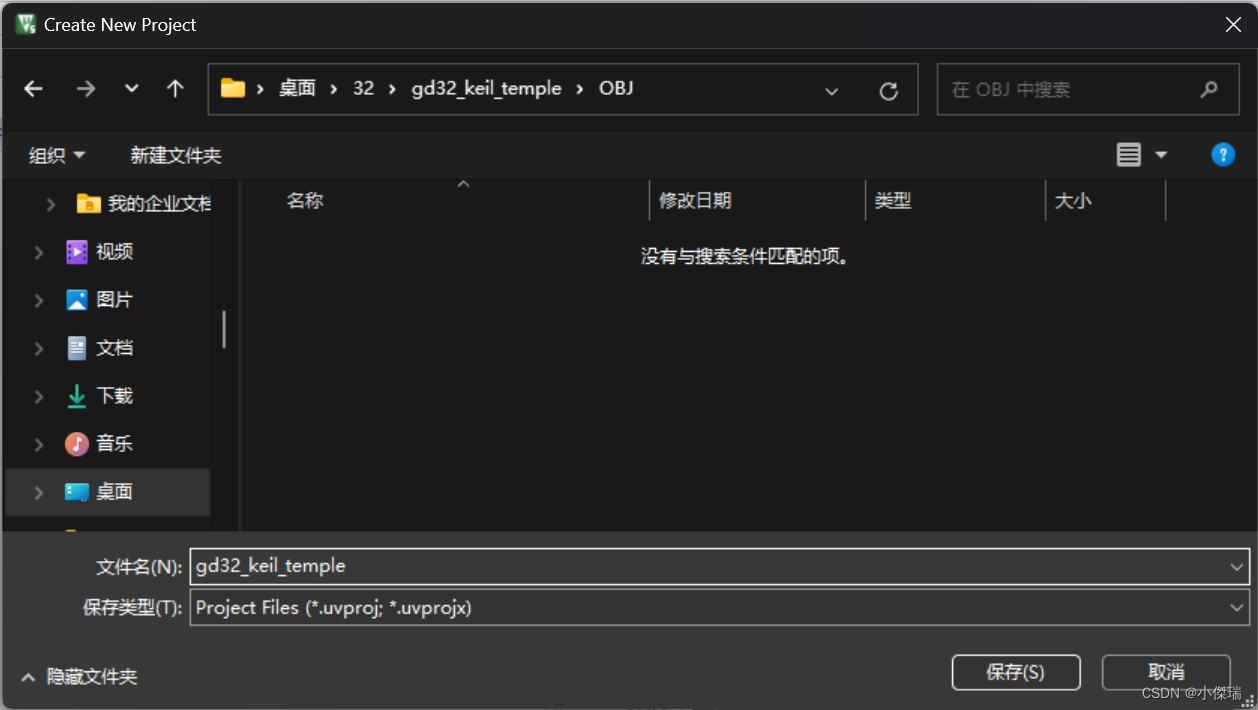

打开keil,新建工程，这里我命名为gd32_keil_temple,保存在OBJ文件夹下

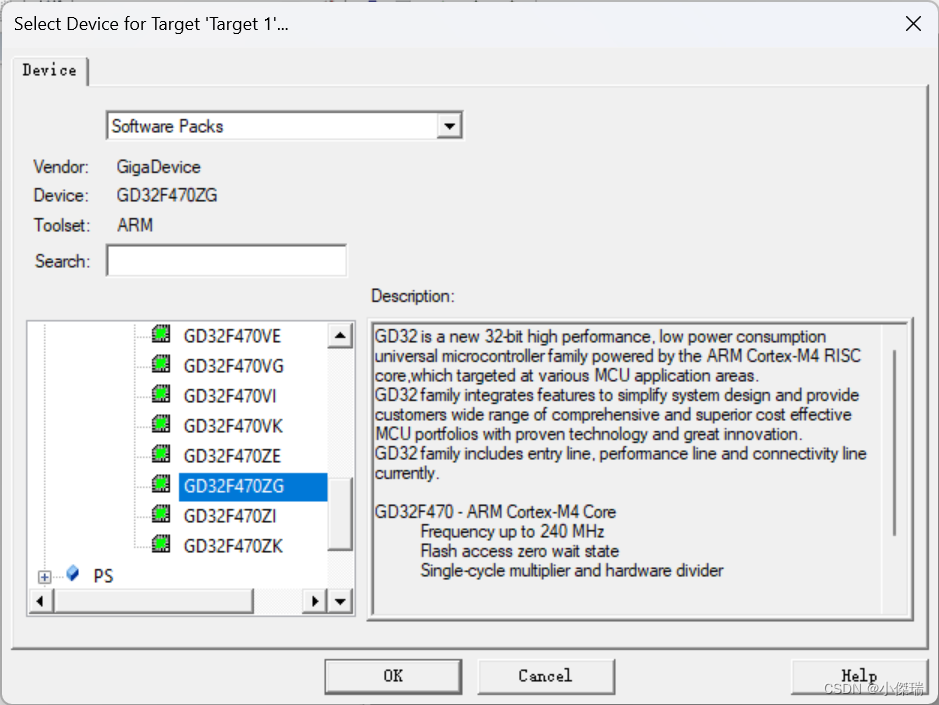

由于我的开发板为立创的梁山派，芯片型号为GD32F470ZGT6(根据不同开发板而选择),型号选择如图：
这里我们不需要使用到CMSIS工具，直接点取消

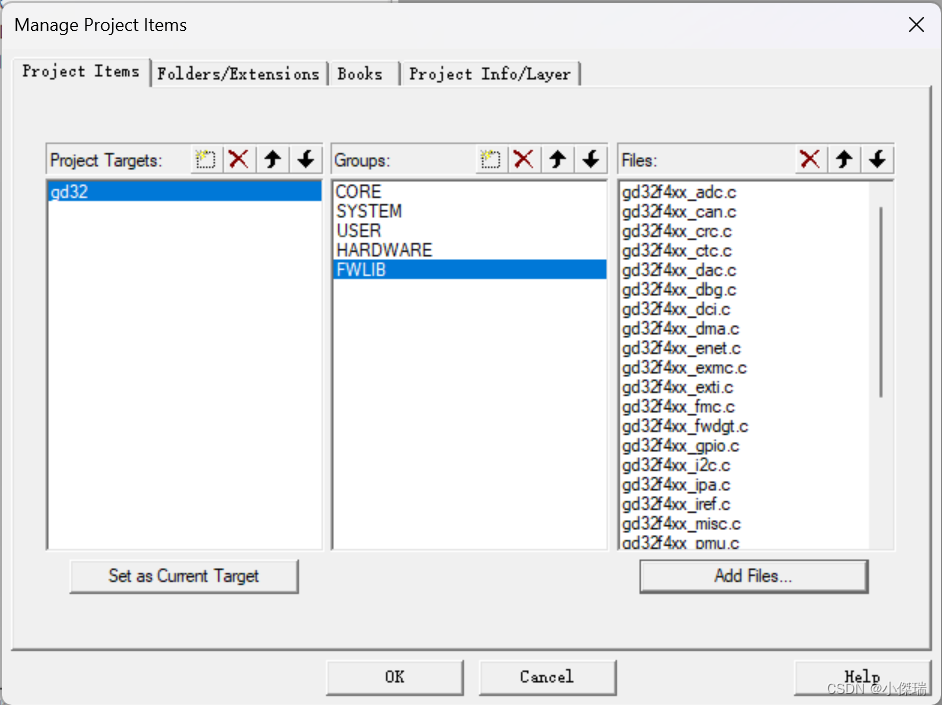

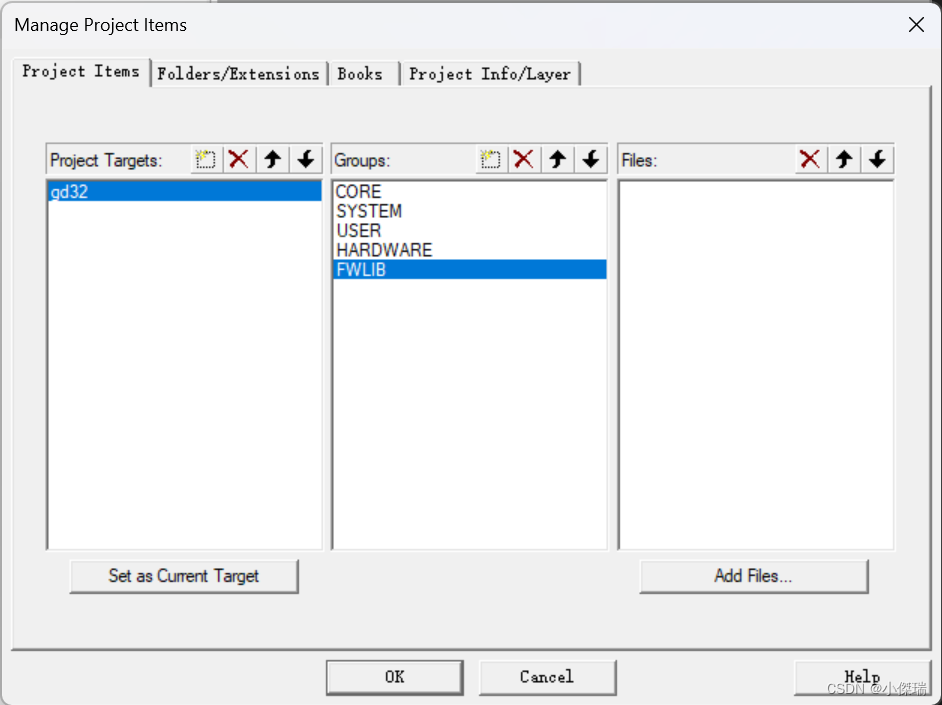

点击我们的project manage工具
,建立如图工程分组

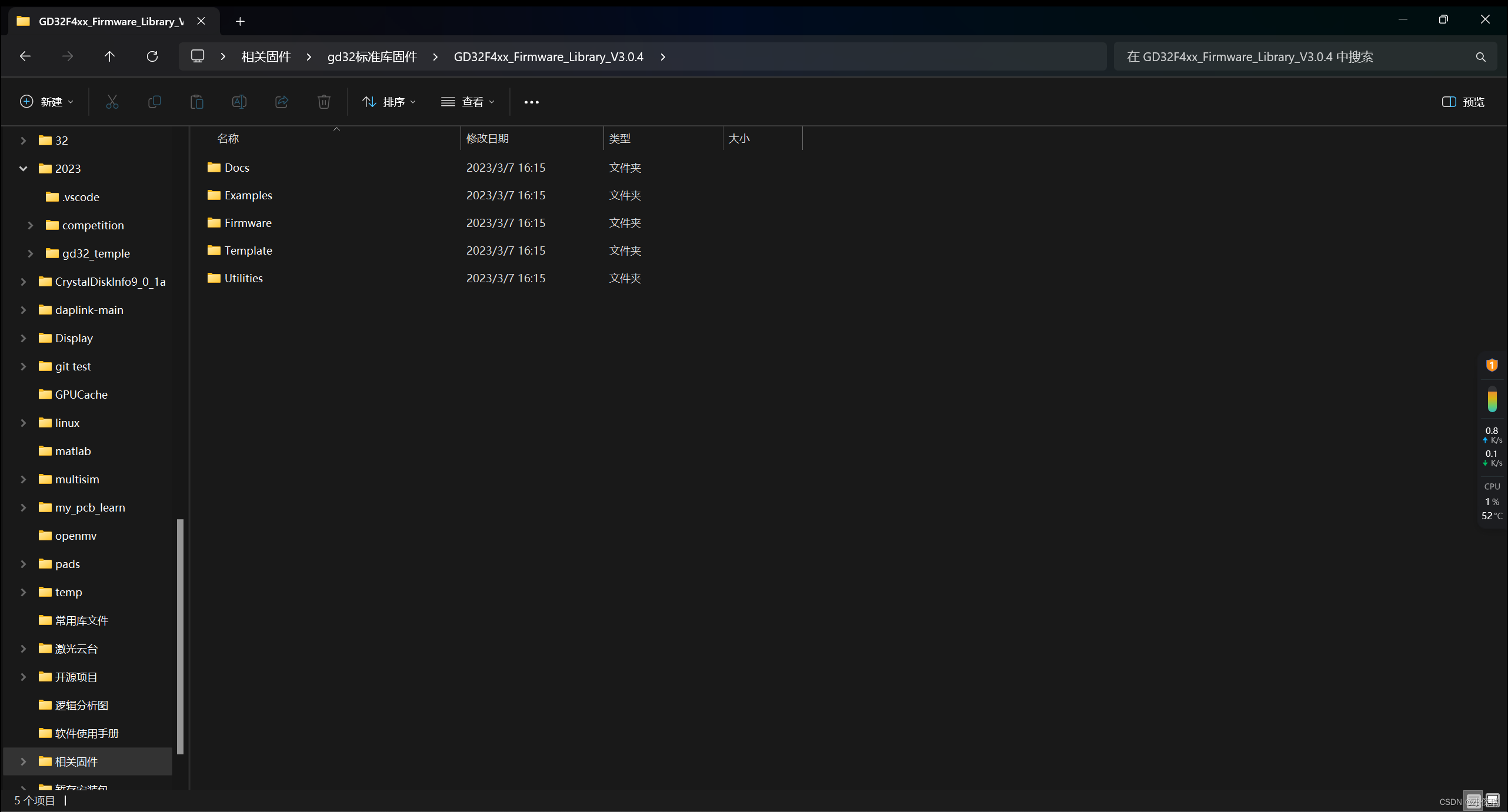

打开下载好的固件库，如图

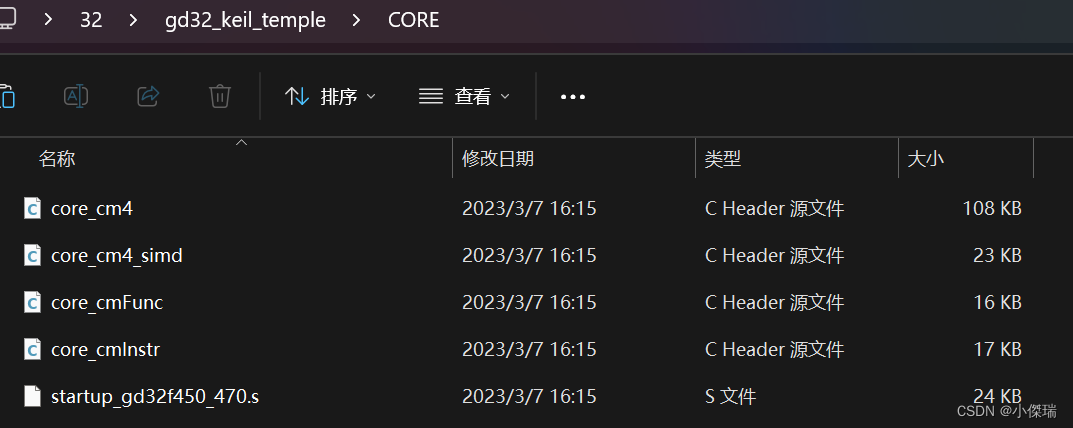

将\GD32F4xx_Firmware_Library_V3.0.4\Firmware\CMSIS路径下的四个内核文件(core_cm4.h、core_cm4_simd.h、core_cmFunc.h、core_cmInstr.h)和\GD32F4xx_Firmware_Library_V3.0.4\Firmware\CMSIS\GD\GD32F4xx\Source\ARM路径下的启动文件(startup_gd32f450_470.s)复制到工程的CORE文件夹下。

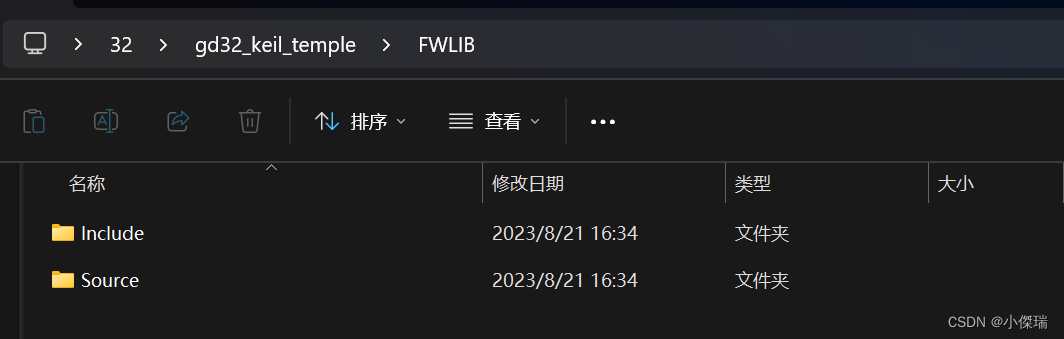

将\GD32F4xx_Firmware_Library_V3.0.4\Firmware\GD32F4xx_standard_peripheral路径下的标注外设库复制到工程的FWLIB目录下。
将\GD32F4xx_Firmware_Library_V3.0.4\Template路径下的系统滴答定时器文件(systick.c、systick.h)复制到我们的SYSTEM目录下。
将\GD32F4xx_Firmware_Library_V3.0.4\Template目录下的gd32f4xx_it.c、gd32f4xx_it.h、gd32f4xx_libopt.h和\GD32F4xx_Firmware_Library_V3.0.4\Firmware\CMSIS\GD\GD32F4xx\Include路径下的gd32f4xx.h、system_gd32f4xx.h和\GD32F4xx_Firmware_Library_V3.0.4\Firmware\CMSIS\GD\GD32F4xx\Source路径下的system_gd32f4xx.c复制到USER目录下。

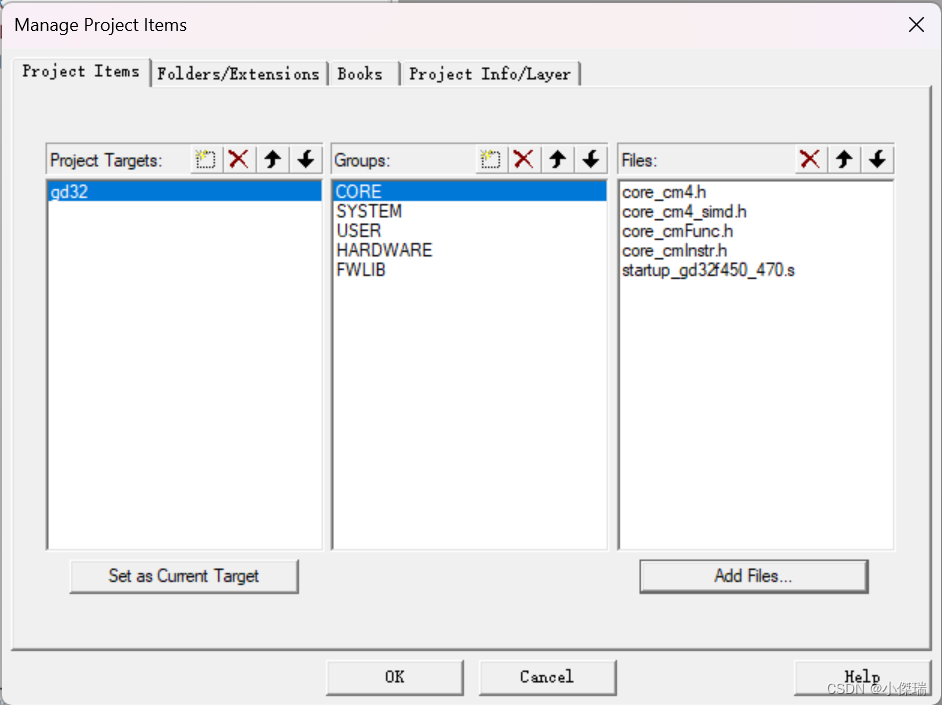

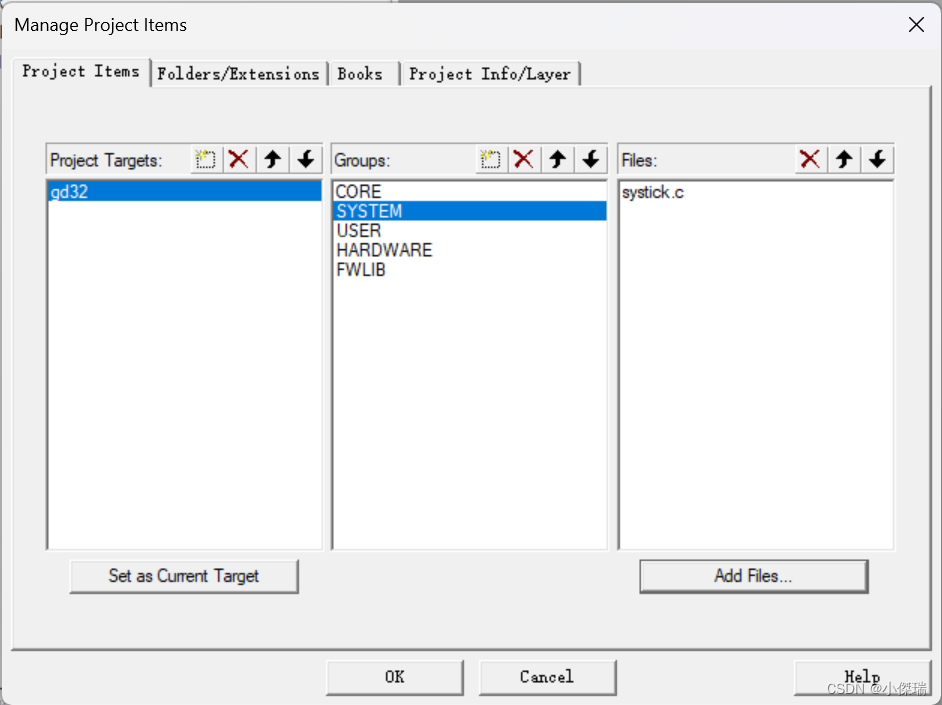

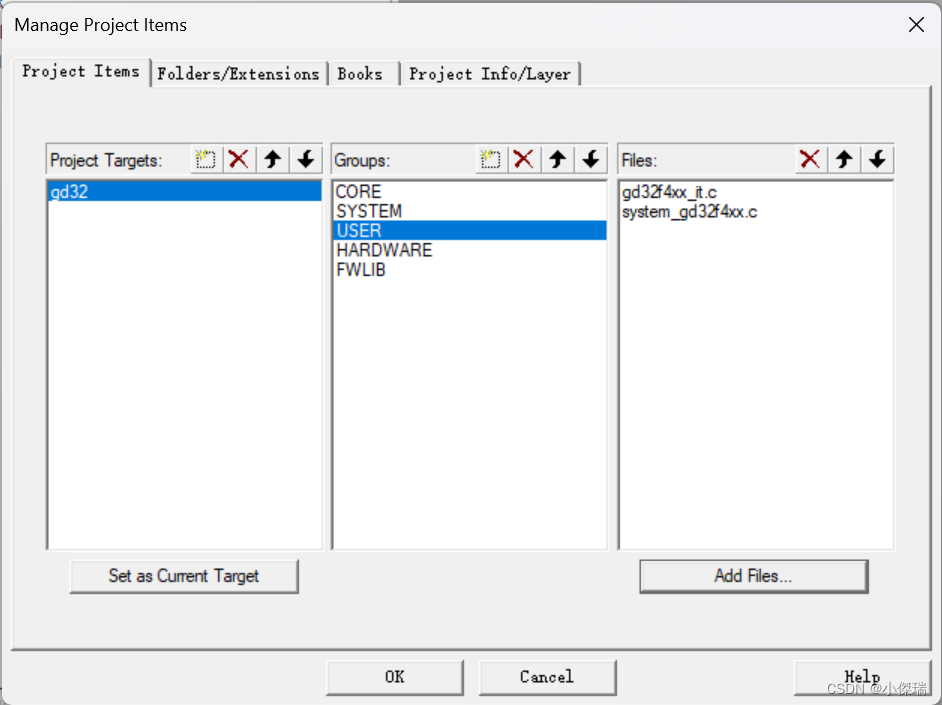

在keil分组添加我们刚刚复制的文件

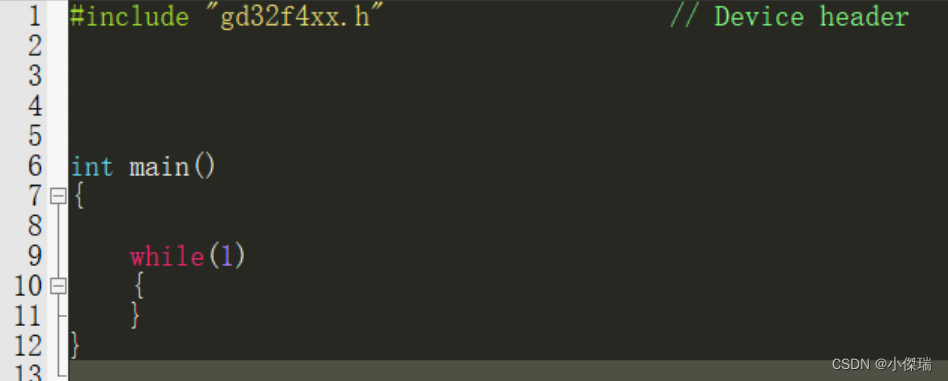

在我们的USER文件夹下新建一个main.c文件，写一个空函数

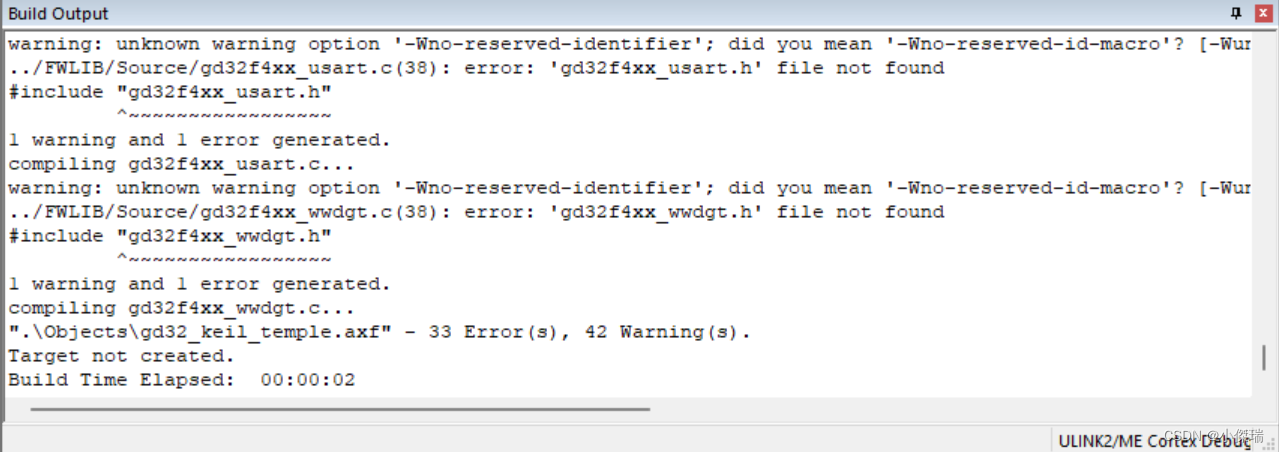

这个时候编译我们的工程，出现很多错误!

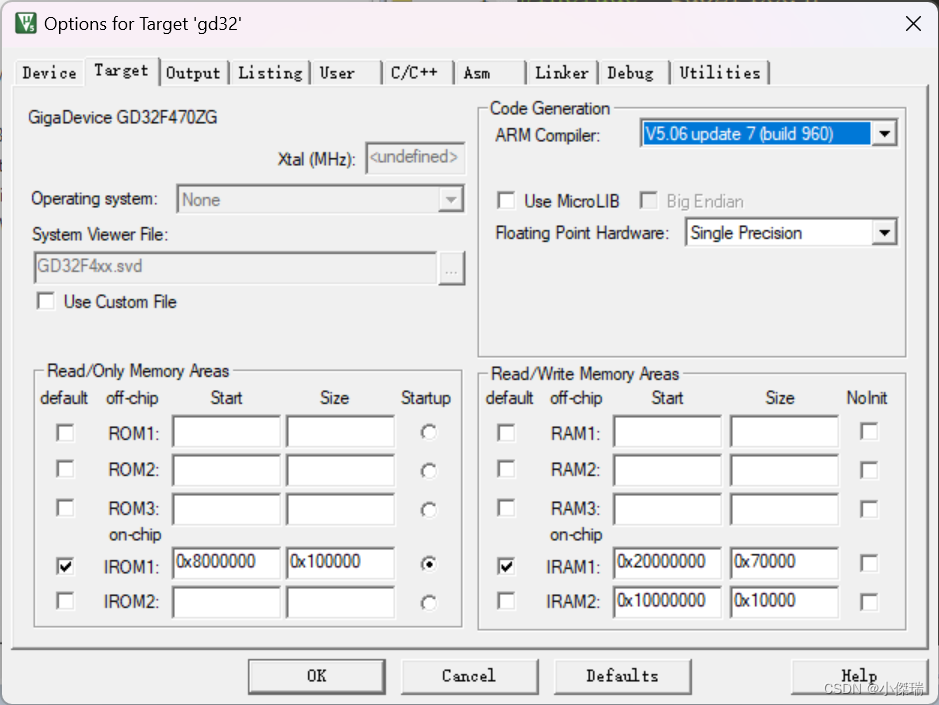

我们需要对工程进行一些设置，点击魔术棒工具
，编译器选择ARMCC5

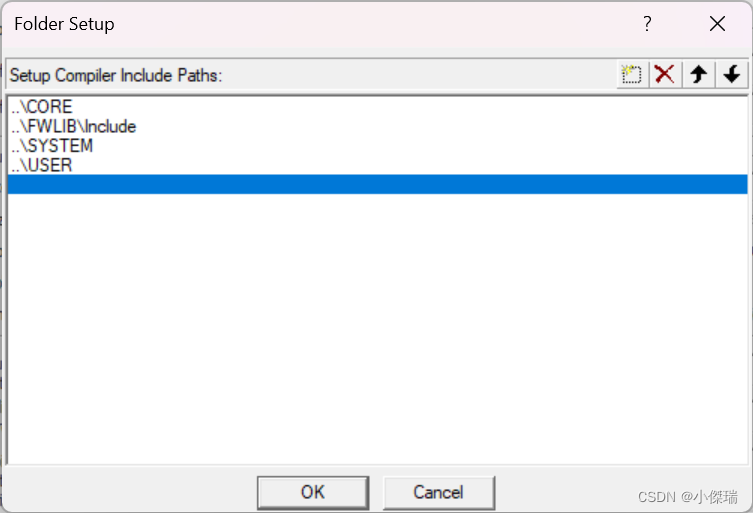

添加我们的头文件路径

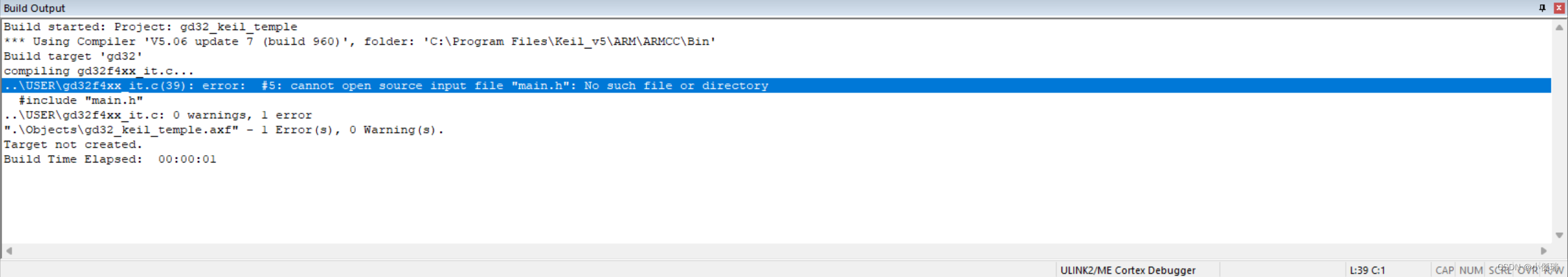

再进行编译，仍有报错，

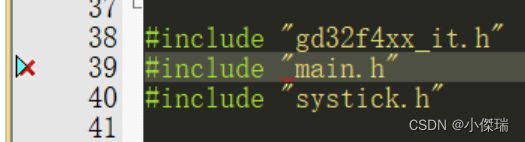

双击跳到报错位置
因为我们没有建立main.h这个文件，注释掉即可

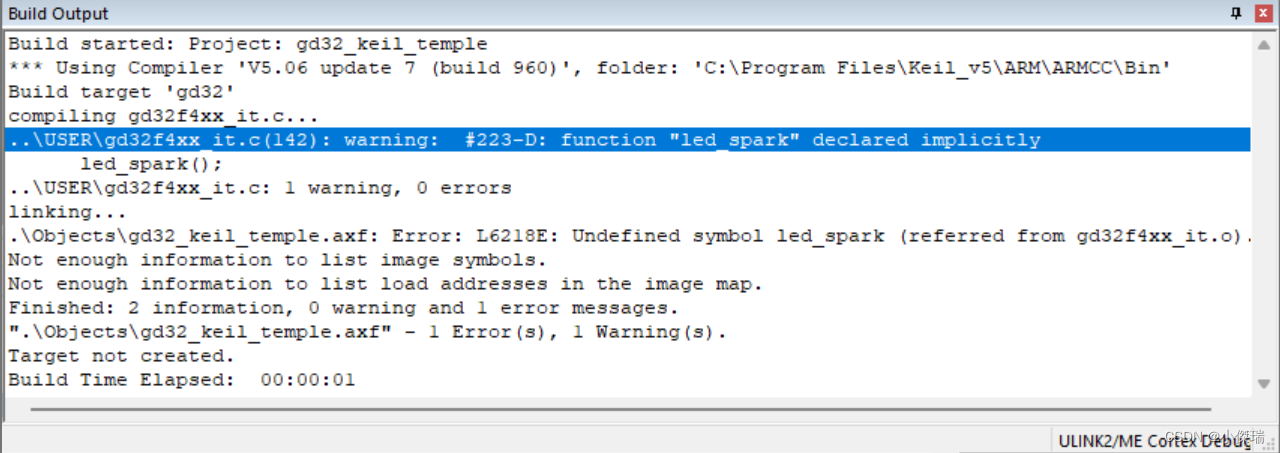

再进行编译，仍有报错，

双击跳到报错位置，

因为我们没有定义led_spark()这个函数，注释掉即可

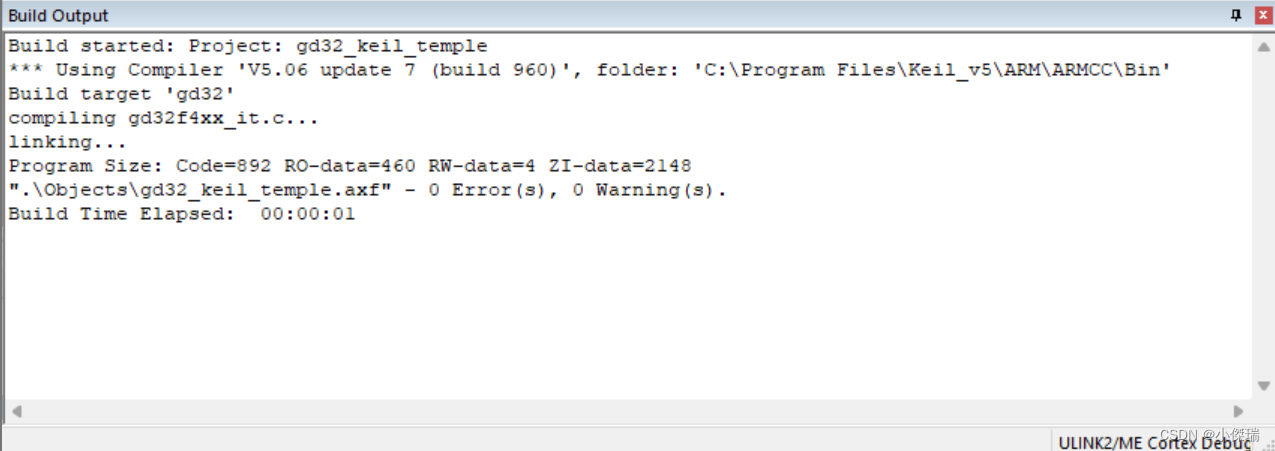

最后进行编译，无报错

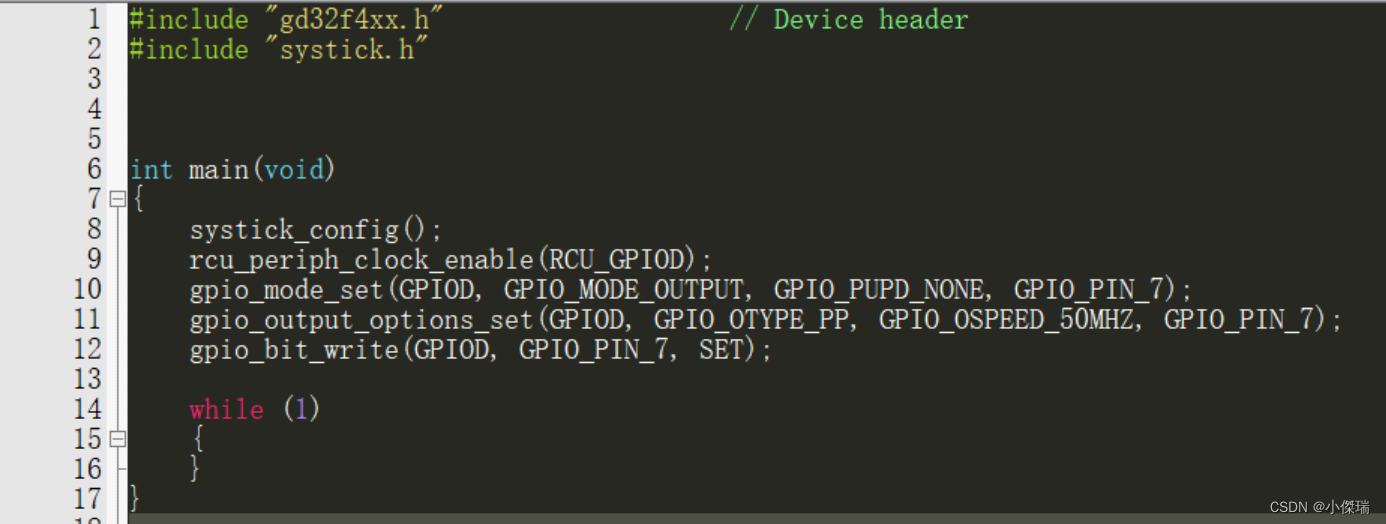

最后在main.c函数内写一个呼吸灯测试程序，如下：

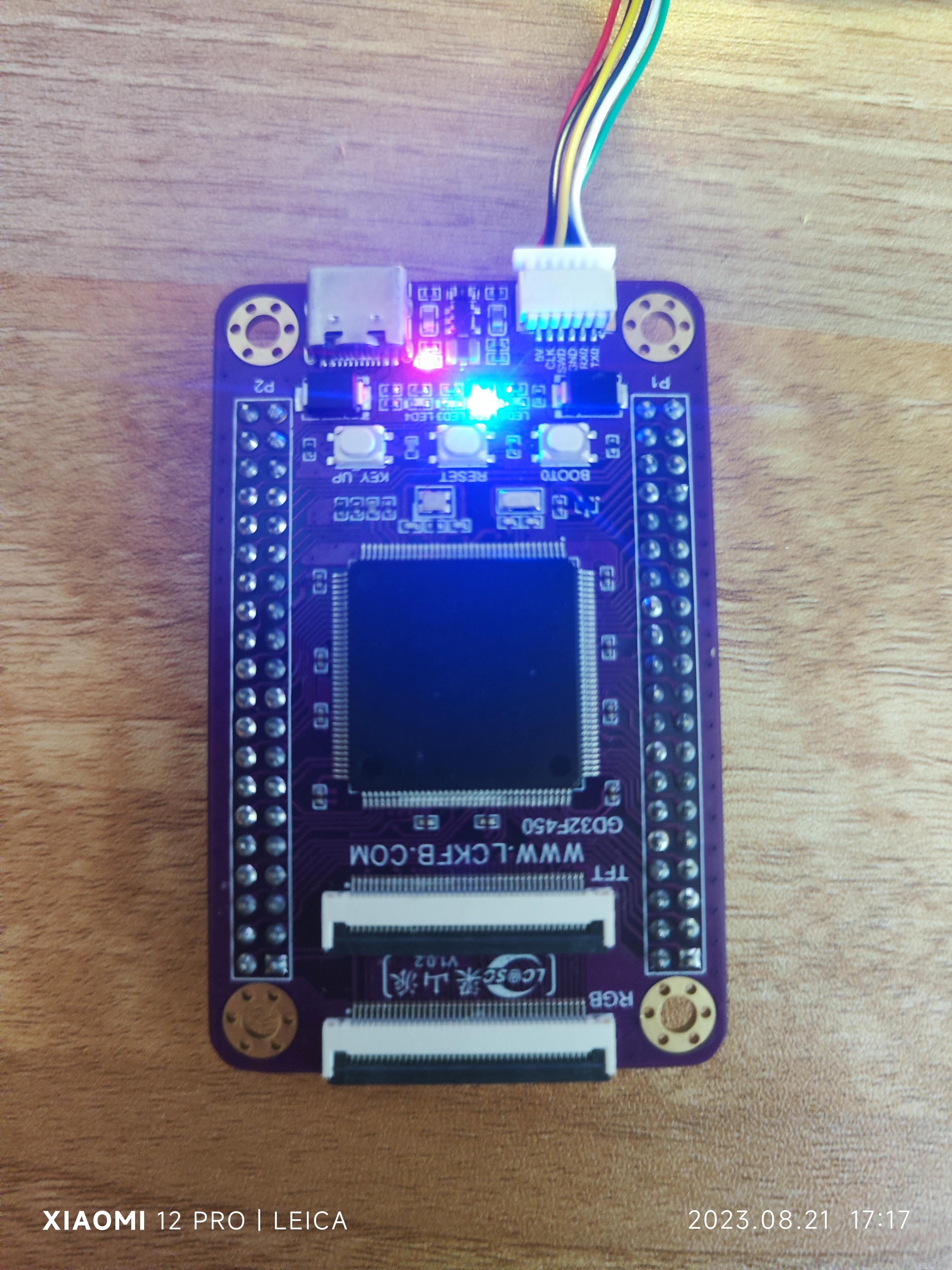

开发板的led正常亮起!
